Заводская готовность металлоконструкций: как она влияет на монтаж ангара или склада
Что должно быть подготовлено до отгрузки, чтобы сборка на площадке не превратилась в доработку
Состояние отправочной марки при выходе с производства влияет на условия монтажа ангара или склада. Пункт 4.2.3 ГОСТ 23118-2019 выделяет конструкции, полностью изготовленные на заводе, отправочные марки с последующим укрупнением при монтаже и конструкции, изготовленные на строительной площадке. Здесь рассматривается второй вариант: завод передаёт марки, из которых на объекте собирают каркас.
Это разбор эталонного производственно-отгрузочного процесса. Заводская готовность означает, что до отгрузки подтверждены актуальность КМД, геометрия и собираемость, подготовка соединений, комплектность, маркировка, покрытие, упаковка и документы. По этим состояниям партию допускают к погрузке.
Актуальность КМД и сквозная идентификация
До запуска в работу определяют шифр и редакцию КМД, действующие изменения, спецификации и перечень отправочных марок. Одинаковые обозначения должны проходить через КМД, производственное задание, комплектовочную ведомость, маркировку и отгрузочные документы.
Функция здания под конкретную задачу определяет конструктивные решения. В производство передают утверждённую рабочую документацию принятой редакции. Изменение отверстия, фасонки, узла или состава марки проводят по всем связанным документам. Иначе изготовление и комплектование могут продолжиться по разным редакциям.
Геометрия и собираемость
Раздел 5.7 и приложение Б ГОСТ 23118-2019 устанавливают требования к точности изготовления. Для монтажа важны длина элемента, положение торцов, опорных поверхностей, фасонок, осей и присоединительных частей.
При выходе отклонения за допуск элемент может не занять проектное положение: колонна не выводится на ось, ферма не садится на опорный узел, стык не замыкается. Требуются оценка отклонения, согласованное техническое решение и повторный контроль.
Для конструкций с монтажными болтовыми соединениями пункт 5.6.10 предусматривает контрольную и общую сборку на предприятии-изготовителе, если рабочая документация не устанавливает иной порядок. По пункту 5.6.11 подгонку выполняют с применением шаблонов, точных трёхмерных измерений либо контрольной сборки. Последнюю применяют, если собираемость нельзя подтвердить первыми двумя способами.
Отверстия и соединения

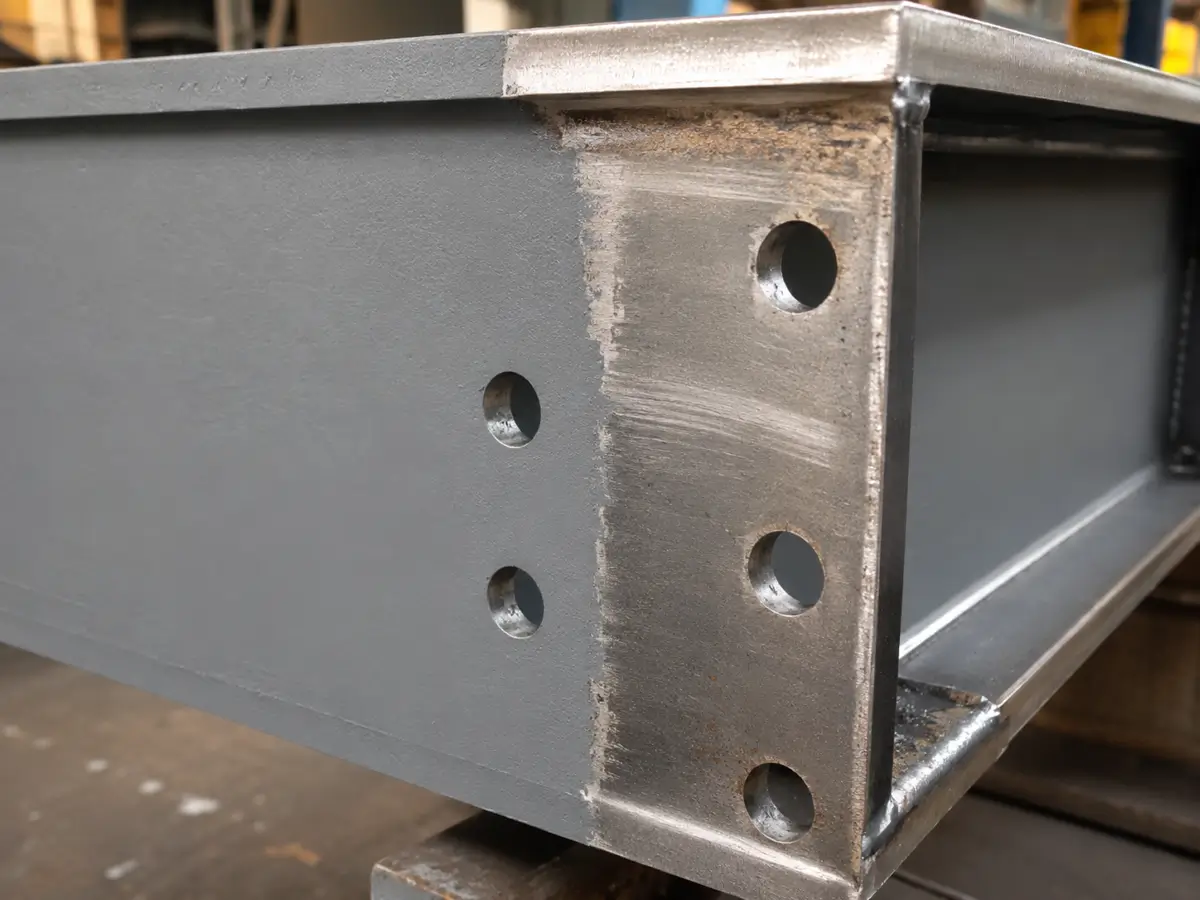

Раздел 5.6 ГОСТ 23118-2019 задаёт требования к отверстиям под болтовые и заклёпочные соединения. Проверяют их диаметр, расположение и совмещение в соединяемом пакете. Присоединительные детали должны занимать положение по КМД, а крепёж — устанавливаться предусмотренным способом.
Точность оборудования повышает повторяемость операции, результат подтверждает контроль. При несовпадении отверстий устанавливают причину отклонения. Рассверливание, изменение фасонки или перенос детали не выполняют без оценки влияния на соединение и согласованного технического решения. На площадке несовпадение отверстий останавливает сборку стыка до принятия такого решения.
Если КМД предусматривает монтажную сварку, на производстве подготавливают кромки и технологические зоны. По пункту 5.3.3 ГОСТ 23118-2019 участки шириной 100 мм по обе стороны от монтажного шва оставляют без грунтования, окрашивания и металлизации.
Для выполненных сварных соединений пункт 5.5.5 предусматривает личное клеймо сварщика не менее чем в 40 мм от границы шва, если документация не устанавливает иной порядок. Допускается маркировка швов на исполнительных схемах. Клеймо обеспечивает прослеживаемость исполнителя, но не заменяет контроль качества.
Контроль сварных соединений проводят по ГОСТ 23118-2019, рабочей и технологической документации. До отгрузки выполняют предусмотренный объём контроля и оформляют требуемые протоколы или заключения.
Комплектность партии
Пункты 5.8.1–5.8.3 ГОСТ 23118-2019 требуют комплектной поставки. Партию формируют по согласованному составу и комплектовочной ведомости.
Конструкции, связи, фасонки, монтажные детали и предусмотренный крепёж сверяют с ведомостью. Отсутствие небольшой детали почти не отражается на тоннаже, но может остановить сборку узла или помешать привести часть каркаса в устойчивое состояние.
Если фактическая партия, комплектовочная ведомость и документы расходятся, несоответствие обнаруживается на стыке производства и монтажа. Поэтому комплектность подтверждают до погрузки по каждой партии.
Маркировка, покрытие и упаковка

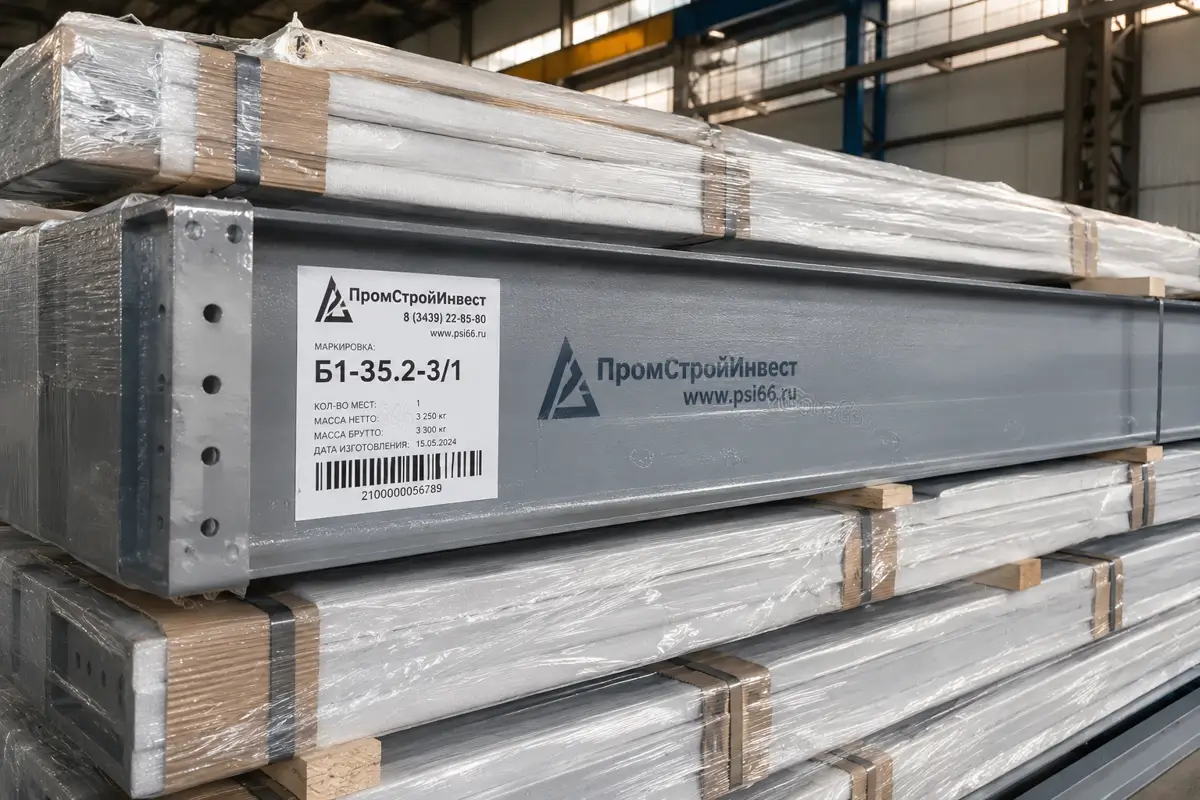

Пункт 5.9.1 ГОСТ 23118-2019 выделяет операционную, общую, индивидуальную и ориентирующую маркировку. Операционная сопровождает детали в производстве; общая и индивидуальная связывают конструкцию с документацией; ориентирующая определяет положение при установке.
При поставке разных заказов в один адрес допускается цветовая полоса шириной 5 см. До отгрузки проверяют читаемость марки после пакетирования и связь мелких деталей с маркированной тарой. Идентификация по размерам вместо проектной марки увеличивает объём сортировки и риск ошибочной подачи.
Состояние антикоррозионной защиты задаёт рабочая документация. В заводских условиях выполняют предусмотренную систему покрытия. Места соединений на высокопрочных болтах с контролируемым натяжением и зоны монтажной сварки оставляют без грунтования, окрашивания и металлизации по пункту 5.3.3. Восстановление покрытия при монтаже допускается в случаях, установленных пунктом 5.3.2.
Пункт 5.10.1 требует, чтобы упаковка исключала изменение геометрической формы и сохраняла защитное покрытие. По пункту 5.10.5 пакет должен позволять проверить количество и маркировку изделий. Крепёж и мелкие детали размещают в таре, связанной с комплектовочной ведомостью.
Порядок поставки и документы
Состав, объём и порядок поставки согласовывают с заказчиком и закрепляют в заказе или договоре по пункту 5.8.3 ГОСТ 23118-2019. Состав партий сопоставляют с ППР, в котором по пункту 4.1.4 СП 70.13330.2012 предусматривают последовательность монтажа металлоконструкций, степень укрупнения и устойчивость при возведении.
При поставке по монтажным захваткам — участкам каркаса, выполняемым как отдельные этапы, — партия должна содержать элементы для согласованного объёма работ. Устойчивость смонтированной части обеспечивают постоянные и временные закрепления и последовательность работ по ППР, а не одна комплектность.
Точность укрупнительной сборки определяет возможность соединить отправочные марки без незапланированной подгонки. Предельные отклонения размеров, влияющих на собираемость, устанавливает раздел 4.3 СП 70.13330.2012. Степень укрупнения выбирают при разработке ППР с учётом проектной схемы, массы блока, монтажных механизмов и транспортных условий.
Раздел 10 ГОСТ 23118-2019 предусматривает документ о качестве на конструкции здания, сооружения или партию, а раздел 11 — указания по монтажу. Фактические марки, комплектовочные ведомости, КМД и передаваемые документы должны описывать один комплект.
При входном контроле по этим данным сверяют марки, количество и комплектность поставки до передачи конструкций в монтаж.
Карта допуска партии к отгрузке
| Контрольная точка | Что подтверждают | Результат для монтажа |
|---|---|---|
| КМД | Редакцию, изменения и перечень марок | Элемент связан с действующим решением |
| Геометрия | Размеры и положение частей стыка | Подтверждена готовность к установке и выверке |
| Соединения | Отверстия, присоединительные детали и крепёж | Подтверждена собираемость стыка |
| Комплектность | Конструкции и детали по ведомости | Партия содержит элементы согласованного этапа |
| Маркировка | Марку, ориентацию и упаковочное место | Элемент идентифицируется по монтажной документации |
| Покрытие и упаковка | Защиту, технологические зоны, пакетирование и сохранность | Сохранены покрытие, технологические зоны и условия безопасного обращения |
| Поставка и документы | Связь партии с графиком и ведомостями | Есть база для идентификации и входного контроля |
Что получает заказчик
Заводская готовность делает границу ответственности изготовителя проверяемой. Площадка получает идентифицированный комплект с подготовленными соединениями и документальной связью с КМД. Входной контроль, готовность фундаментов и организация монтажа остаются отдельными зонами.
В коммерческом предложении фиксируют документацию, комплектность, маркировку, состояние покрытия, состав партий и передаваемые документы. Это позволяет сопоставить предложения по состоянию комплекта, а не только по цене и тоннажу.
Что подтверждают до отгрузки
До отгрузки подтверждают готовность партии по КМД, геометрии, соединениям, комплектности, маркировке, покрытию, упаковке и документам.
При передаче задачи на изготовление металлоконструкций критерии готовности закрепляют в составе работ, ведомостях, порядке отгрузки и перечне документов. Тогда коммерческое предложение фиксирует проверяемый производственный результат и границу ответственности изготовителя.
