Как выбрать схему металлокаркаса здания: прокат, рамы переменного сечения или фермы
При наличии нужного проката изготовление металлоконструкций каркаса требует меньше операций в цехе. Сварной ригель переменного сечения позволяет распределить металл по усилиям, но усложняет изготовление. Ферма может снизить расход стали на покрытие, однако требует проверки конструктивной высоты и узлов. Схемы сравнивают на стадии П: после выпуска рабочих чертежей КМ изменения потребуют пересчёта и правок.
Учебный пример: одноэтажное производственно-складское здание 24 × 72 м, шаг рам 6 м, без мостовых кранов, III снеговой район (Sg = 1,5 кПа, СП 20.13330.2016), III степень огнестойкости. По таблице 21 123-ФЗ несущие элементы — R45; фермы, балки и прогоны бесчердачного покрытия — R15. Но ригель, ферму или другой элемент покрытия относят к несущим элементам здания, если они обеспечивают его общую прочность и пространственную устойчивость: тогда в этом примере требуется R45, а не автоматически R15. Такое отнесение фиксирует проектная организация (п. 5.4.2 СП 2.13130.2020). Sg — вес снегового покрова на земле, не готовая нагрузка на покрытие.
В учебном сравнении заданы базовый вариант и вариант на 8% легче; 8% — условная величина, не обещание экономии. Если схемы одинаковы, объяснять разницу их сменой нельзя. Если различаются, сопоставляют массу основных элементов, соединительных деталей и связей, отдельно отмечая замену стали. Затем сравнивают изготовление, защиту, доставку и монтаж — эти статьи могут изменить стоимость металлокаркаса вопреки снижению массы.

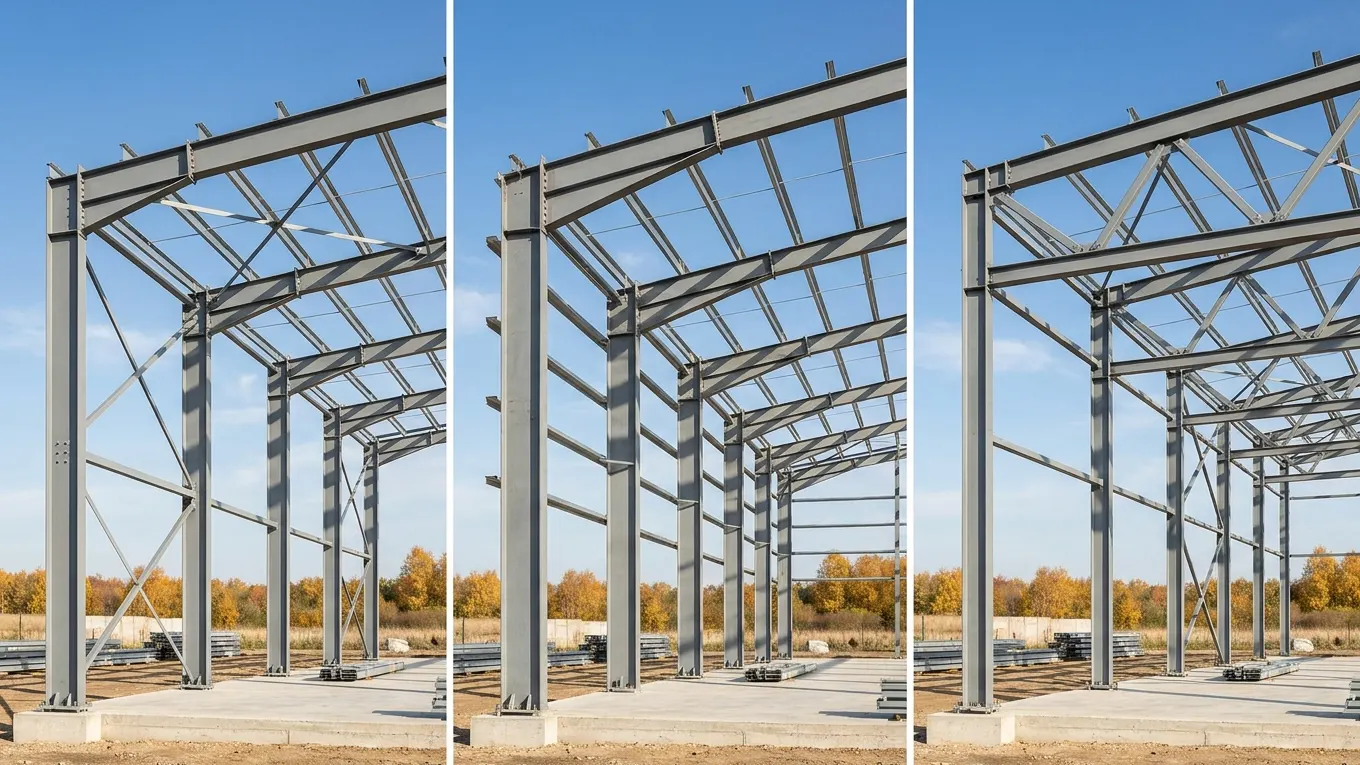

Изготовление металлоконструкций: чем различаются прокатные рамы, РПС и фермы
Рамы из проката выполняют из горячекатаных двутавров с параллельными гранями полок по ГОСТ 35087-2024. Готовый профиль режут в размер, выполняют отверстия, изготавливают узлы и устанавливают необходимые рёбра. Дискретный сортамент может давать избыток металла на части длины.
В рамах переменного сечения (РПС) сварной двутавр меняет высоту по длине: сечение уменьшают там, где это позволяет расчёт. Нужны раскрой листа, сборка, автоматическая сварка поясных швов, правка и контроль. Экономию на металле сопоставляют с изготовлением, защитой, доставкой и монтажом: снижение массы само по себе не доказывает преимущества РПС по стоимости.

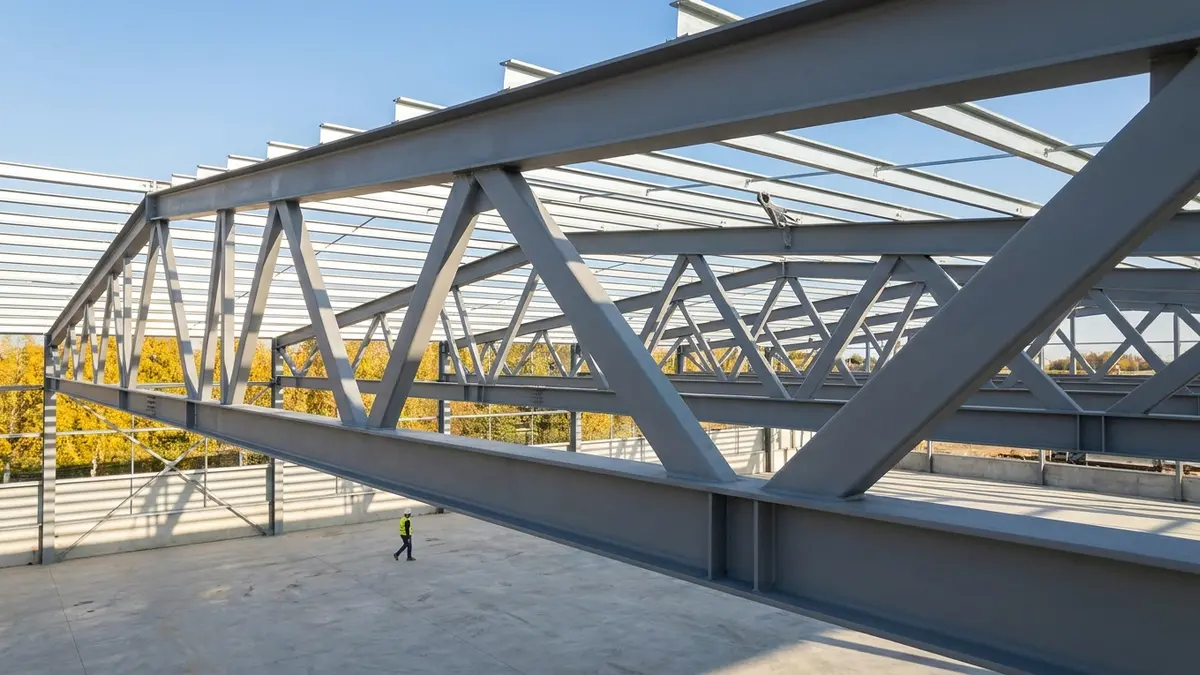

В каркасе с фермами покрытия колонны и узлы их сопряжения задают отдельно. В фермах типа «Молодечно» квадратные и прямоугольные гнутосварные замкнутые профили (ГСП, ГОСТ 30245-2003) соединяют бесфасоночно. У ферм из круглых труб сопряжение элементов решётки требует фигурной резки торцов. Трудоёмкость зависит от узлов и оснащения завода.
ЛСТК — отдельная область применения холодногнутых тонкостенных профилей по СП 260.1325800.2023. Её ограничения по нагрузкам и среде проверяют отдельно.

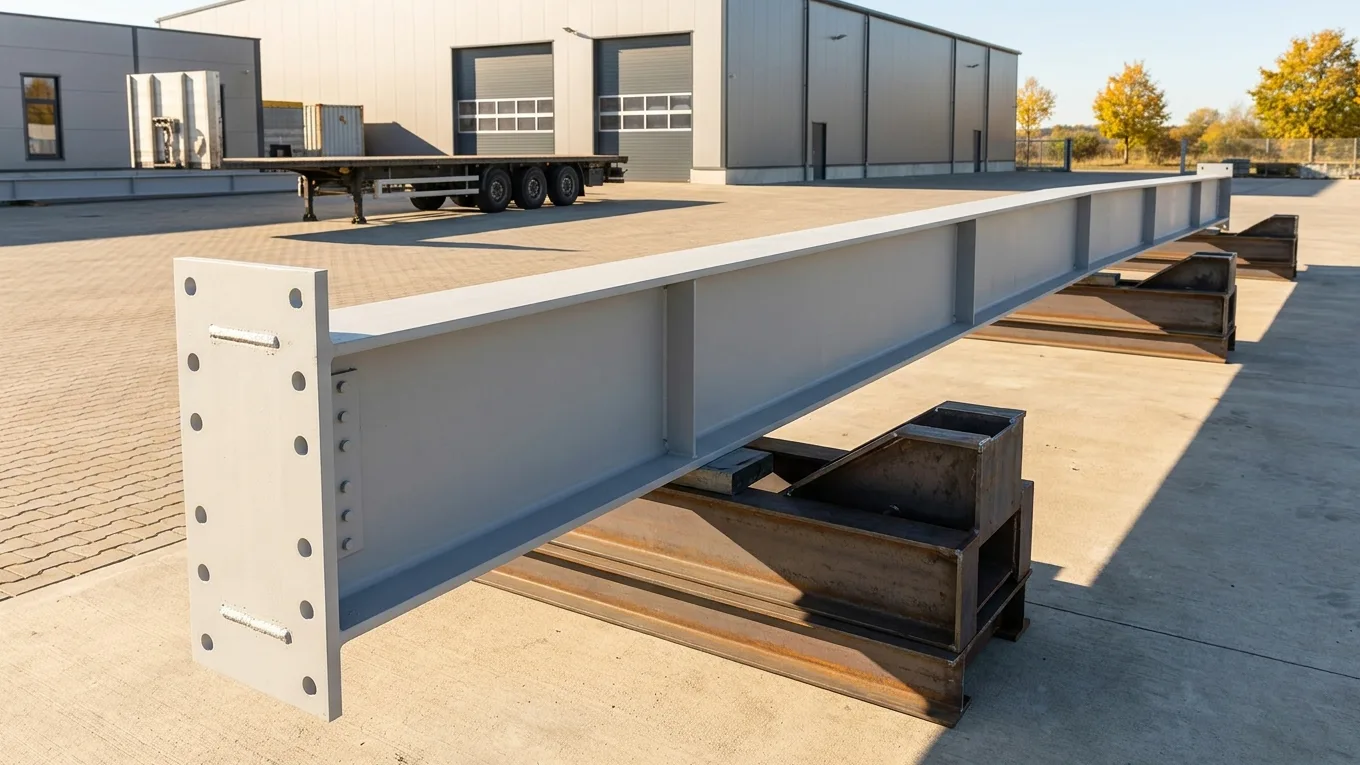

Стоимость металлокаркаса: масса, изготовление, огнезащита и монтаж
| Критерий | Рамы из проката | Рамы переменного сечения | Каркас с фермами покрытия |
|---|---|---|---|
| Масса | Сортамент и постоянное сечение могут давать избыток стали. Его сопоставляют с экономией на изготовлении. | Переменная высота позволяет уменьшать сечение по усилиям. Выигрыш проверяют по всему каркасу, а не по одному ригелю. | Пояса и решётка могут снизить массу покрытия. Учитывают также узлы, связи и опорные детали. |
| Изготовление и срок | Не нужно изготавливать основной двутавр из листа. Срок зависит от наличия профиля и готовности узлов. | Цикл включает раскрой, сборку, сварку и правку. Важны загрузка линии и требования к контролю. | Трудоёмкость задают число деталей, резка торцов, сборочная оснастка и повторяемость. |
| Унификация | Повторяемые профили и узлы упрощают производство, но могут увеличить массу. | Повторяющиеся рамы сохраняют серийность; индивидуальные детали увеличивают номенклатуру и переналадки. | Повторяемые фермы позволяют использовать общую оснастку. |
| Мостовые краны | Конструкцию и сечения колонн выбирают по крановым нагрузкам и высоте; проверяют узлы и перемещения. | Проверяют раму, колонны и узлы расчётом, а ограничения типового решения — по документации. | Колонны и подкрановые конструкции проверяют отдельно. Серия применима только в своих исходных условиях. |
| Огнезащита металлоконструкций | Проверяют требуемый предел огнестойкости и приведённую толщину сечения. | Уменьшение толщин может повысить затраты на огнезащиту. Оценку делают по критичным сечениям. | Пояса и решётку проверяют отдельно. Расход огнезащиты определяют по сечениям и документации состава, а не только по массе каркаса. |
| Перевозка и монтажные стыки | Доступная длина профиля не гарантирует перевозку и монтаж без стыков. Проверяют всю отправочную марку. | Высота ригеля и размеры марки влияют на перевозку. Членение добавляет стыки, крепёж и монтажные операции. | Высота и длина фермы могут потребовать членения и укрупнительной сборки. Проверяют площадку сборки и монтажную устойчивость. |
Универсального пролёта перехода к РПС или ферме нет: важны нагрузки, шаг рам, высота и закрепление элементов. Массу сравнивают при одинаковых требованиях к зданию и границах учёта, включая все необходимые конструкции каждого варианта. Марки стали указывают отдельно: эффект замены стали нельзя автоматически приписывать схеме.
Для кранового цеха нужны нагрузки от изготовителя крана, грузоподъёмность, группа режима работы и отметка рельса. Например, серия 1.460.3-23.98 предусматривает здания с подвесными кранами до 5 т и мостовыми кранами групп 1К–6К до 50 т; это граница конкретной серии, а не всех ферм. При 7К–8К расчёт на усталость может определять решение подкрановых конструкций и соединений (раздел 12 СП 16.13330.2017), но не определяет тип покрытия.

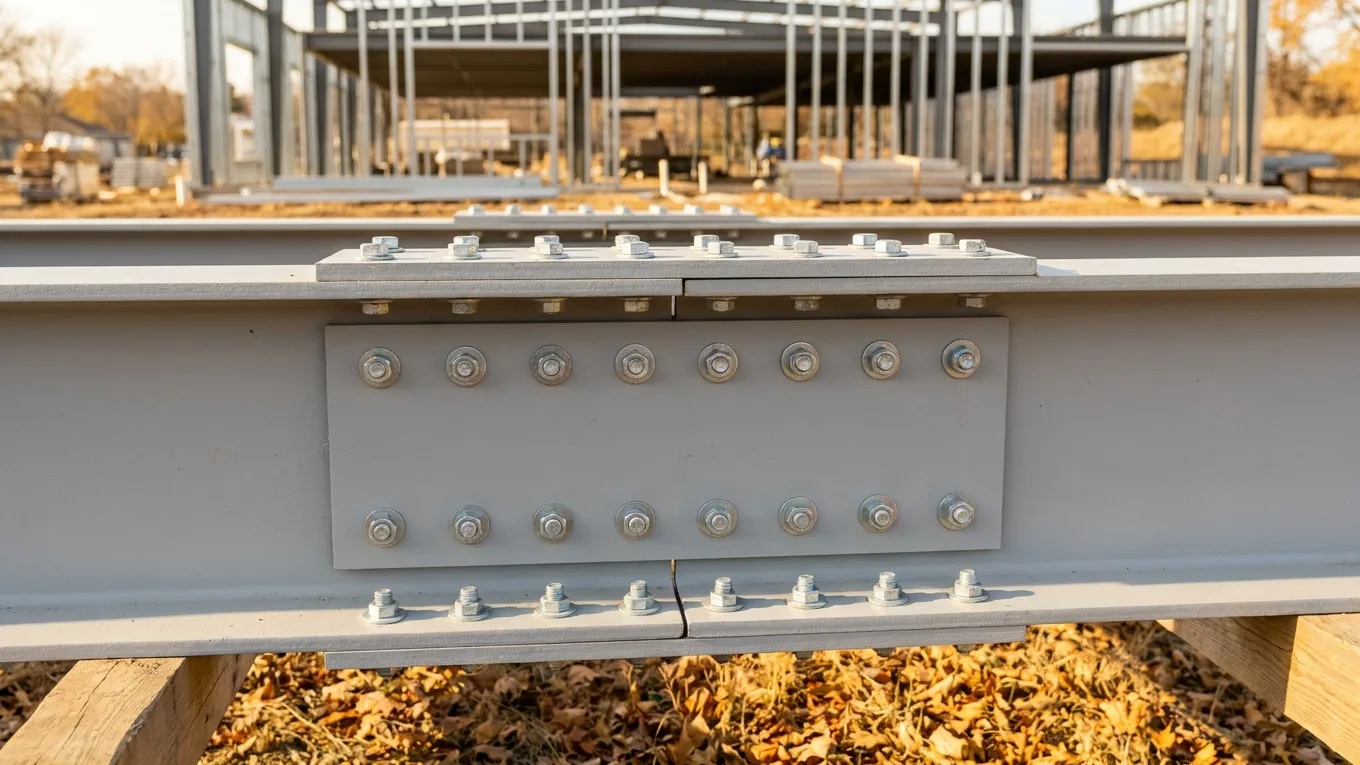

Отправочная марка — конструкция или её часть, перевозимая отдельной единицей. Членение назначают по геометрии, перевозке и монтажу (п. 5.8.4 ГОСТ 23118-2019). Болтовой стык сокращает полевую сварку, но требует соединительных деталей и контроля монтажа; сварной — условий для выполнения и контроля швов.
Что чаще искажает сравнение
- Разные границы учёта массы. Исключённые связи, прогоны или фахверк делают вариант легче на бумаге, но не доказывают преимущества схемы.
- Одинаковые сроки «по умолчанию». Наличие проката и загрузку линии сварных балок проверяют, а не предполагают. Для вариантов сопоставляют даты закупки, выпуска КМД и отгрузки.
- Оборудование не соответствует узлам. Если завод металлоконструкций передаёт сварку, правку или резку торцов на сторону, это меняет срок и затраты.
- Крановые данные появляются после выбора. Их нельзя заменить одной грузоподъёмностью: режим работы и отметка рельса влияют на колонны, соединения и перемещения.
- Не проверены высота и коммуникации. Конструктивную высоту покрытия сопоставляют с полезной высотой помещения и отметкой карниза. Размещение коммуникаций внутри фермы подтверждают компоновкой.
- Среда и температура сведены к названию здания. Для неотапливаемого склада проверяют конденсат и коррозионную среду по СП 28.13330.2017. Для замкнутых профилей предусматривают защиту от проникновения влаги; при горячем цинковании — технологические отверстия. Расчётную температуру определяют по п. 4.2.3 СП 16.13330.2017, а сталь назначают по п. 5.2 и приложению В с учётом группы конструкций и требований к ударной вязкости.
Металлокаркас склада, терминала и цеха: какую схему выбрать
| Приоритет или условие | Какой вариант получает преимущество | Что может изменить решение |
|---|---|---|
| Логистический терминал без кранов: сжатый срок, нужный прокат доступен, сечение укладывается в сортамент | Рама из проката: не требуется изготовление основного профиля из листа. | Ожидание поставки, сложные узлы или большая масса могут поглотить преимущество. |
| Повторяемые рамы, переменная высота ригеля допустима, завод оснащён для сварных двутавров | РПС, если расчётное снижение массы даёт экономию после учёта изготовления, защиты и монтажа. | Малая повторяемость, переналадки, правка и дополнительные стыки увеличивают затраты. |
| Пролёт и нагрузки дают расчётный выигрыш решётчатого покрытия, конструктивная высота допустима | Ферма, если экономию стали не перекрывают узлы, защита, перевозка и сборка. | Ограниченная высота, сложные узлы и отсутствие площадки для укрупнительной сборки. |
| Цех с мостовым краном | Сначала отсеивают решения, не обеспечивающие требования к колоннам, узлам и перемещениям; покрытие сравнивают среди оставшихся. | Режим крана, отметка рельса, расчёт на усталость и ограничения серии. |
| Неотапливаемый склад или агрессивная среда | Исполнение с необходимой защитой и доступом для осмотра и обслуживания, а не отдельная схема. | Замкнутые полости, застой влаги, недоступные узлы и ограничения технологии покрытия. |
Пять вопросов перед заказом металлоконструкций
- Одинаковы ли пролёты, шаг рам, нагрузки, полезная высота и крановые воздействия во всех вариантах?
- За счёт каких элементов уменьшается масса и учтены ли необходимые связи, прогоны, фахверк и детали соединений в каждом варианте?
- Какие операции завод выполняет сам и как они влияют на предварительную стоимость и срок каждого варианта?
- Как обеспечены огнестойкость, защита от среды и соответствие стали расчётной температуре?
- На какие отправочные марки разделён каркас и как организованы доставка, укрупнительная сборка и монтаж металлоконструкций?
Меньше стали — не всегда дешевле
Если приоритет — срок, нужный профиль доступен и узлы не требуют сложного передела, преимущество получает прокат. РПС оправдана, если подбор сечений, повторяемость и закупочные условия дают преимущество по совокупным затратам. Если расчёт подтверждает преимущество решётчатого покрытия, а высота, защита и монтаж его сохраняют, выбирают ферму. Вместе с основной схемой проверяют прогоны, связи и фахверк: их состав и узлы могут измениться.
Прежде чем заказать металлоконструкции для здания, на стадии П запрашивают у завода вариантную проработку каркаса. Для сравнения нужны план, пролёты и шаг рам, высотные ограничения, нагрузки, данные о кранах, огнестойкость и условия эксплуатации. Проектировщик проверяет расчёт металлокаркаса, завод — технологичность изготовления и сроки. Результат — сопоставимая предварительная оценка стоимости металлокаркаса и сроков по каждому варианту с указанием исходных данных и границ сравнения.
