ВИК сварного шва опоры ЛЭП на несущем узле траверса-стойка
В производстве опор ЛЭП контроль сварного шва — это последовательность действий с измеримым результатом. Разбираем визуальный и измерительный контроль (ВИК) на демонстрационном узле крепления траверсы к стойке стальной решётчатой опоры ВЛ 110 кВ: что именно проверяет контролёр, по каким нормативам принимается решение и где заканчивается ВИК и начинается неразрушающий контроль.
Параметры узла
Узел — типовое тавровое (угловое) соединение траверсы со стойкой, воспринимающее расчётные нагрузки от проводов и гололёда. Параметры — учебные, без отсылки к конкретному объекту или заказчику. Нормативная рамка: ГОСТ 5264-80 — типы сварных соединений и предельные отклонения катета; ГОСТ 23118-2019 — требования к качеству сварных соединений, категории и уровни качества, допустимые дефекты по приложению А; ГОСТ 3242-2021 — методы ВИК. Контроль ведётся двумя методами — визуальным и измерительным — в последовательности, закреплённой стандартом.

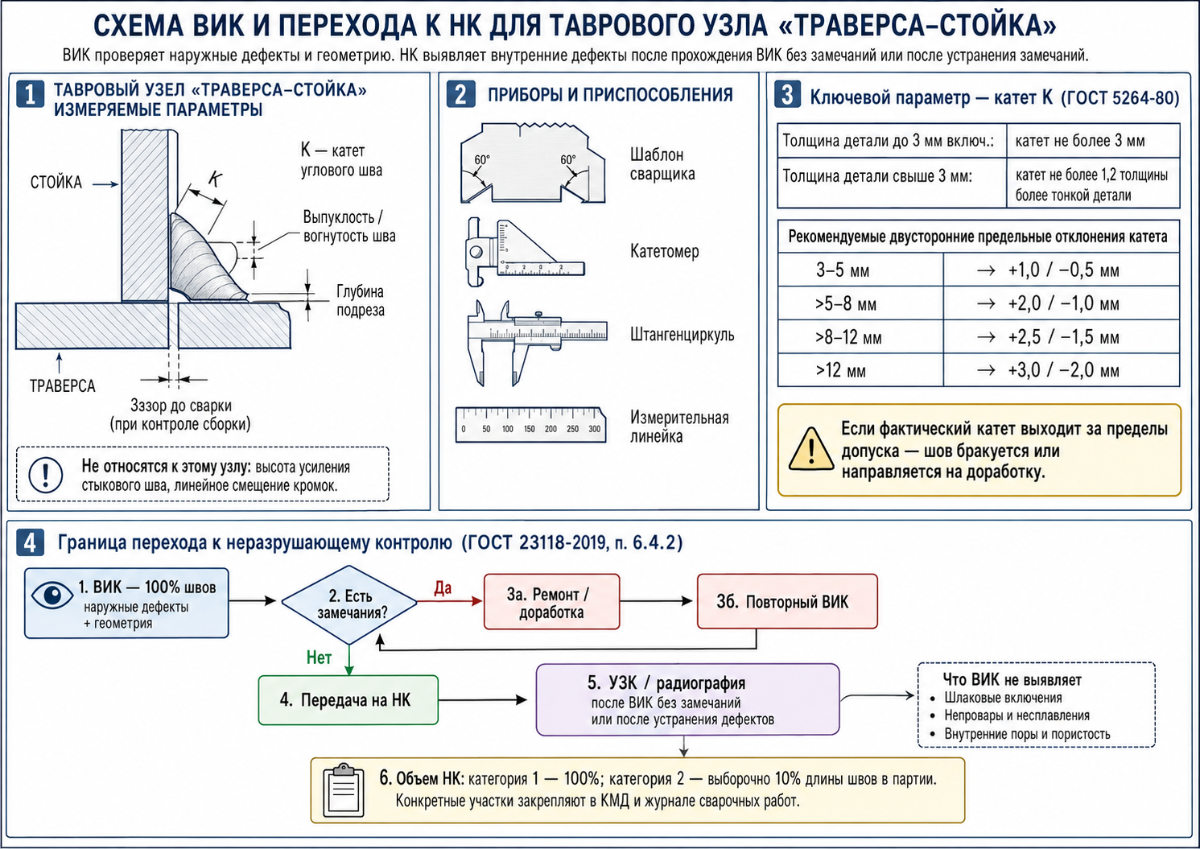

Алгоритм контроля
ВИК на узле траверса-стойка проходит в два этапа: визуальный и измерительный. Это два разных метода, которые выявляют разные группы дефектов и взаимно дополняют друг друга.

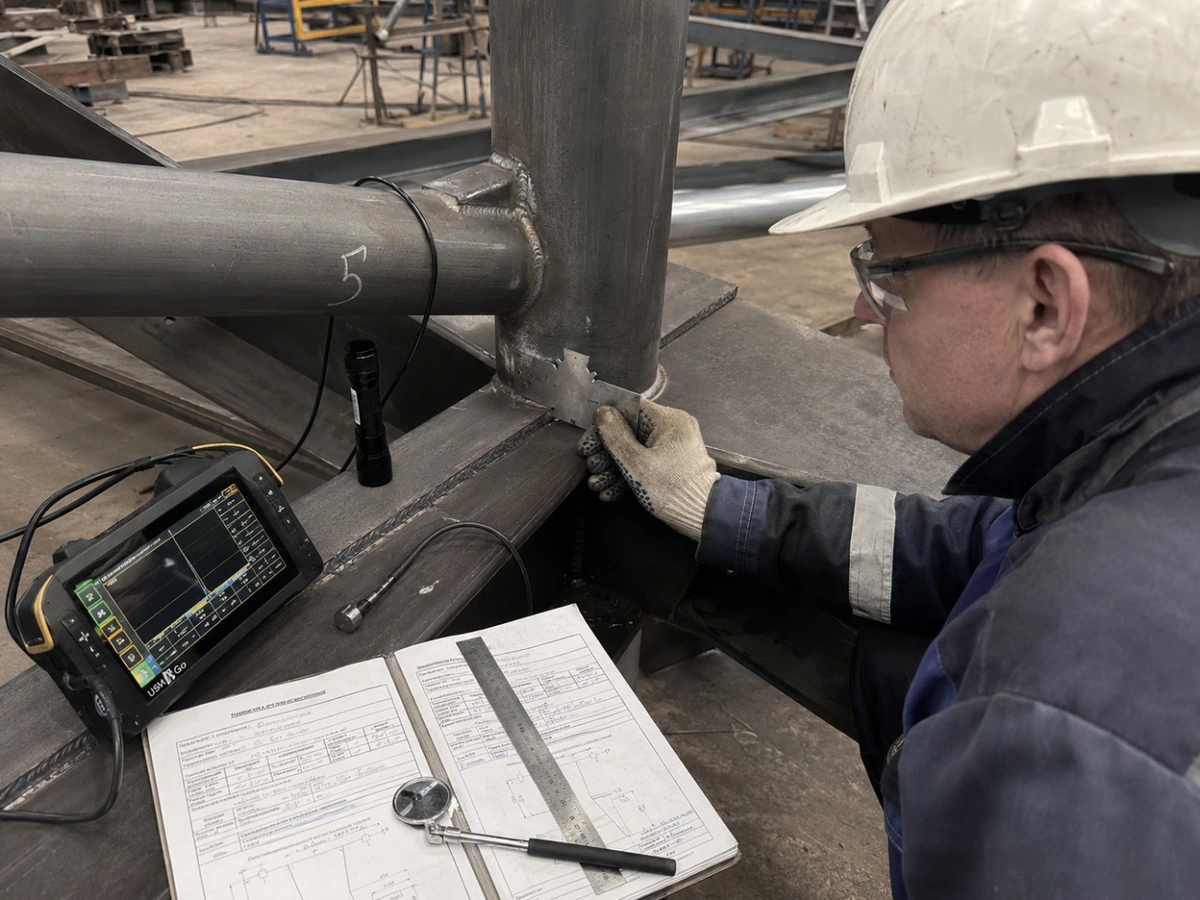

Визуальный контроль.
Контролёр осматривает шов невооружённым глазом и с применением лупы; увеличение выбирается по ГОСТ 3242-2021 в зависимости от типа дефекта, при достаточном освещении. Что ищет: трещины любых размеров и ориентации (недопустимы при любом уровне качества по ГОСТ 23118-2019, приложение А, п. 1), наплывы (недопустимы, п. 19), кратеры, резкие переходы от шва к основному металлу. Одновременно оценивается геометрия: равномерность чешуйчатости, отсутствие сужений и перерывов по длине шва. Трещина или иной недопустимый по ВИК дефект — это сигнал о браковке участка или направлении на ремонт, а не повод гнать шов на ультразвук для «уточнения».
Измерительный контроль.
Здесь применяются шаблоны сварщика, катетомеры, штангенциркули и измерительные линейки. На тавровом узле траверса-стойка измеряются: катет углового шва (K), выпуклость или вогнутость шва, глубина подреза, зазор в соединении до сварки (если контроль ведётся по сборке). Параметры стыкового шва — высота усиления и линейное смещение кромок — к тавровому соединению не относятся и в ВИК этого узла не входят.
Ключевой параметр для углового шва на узле траверса-стойка — катет. По ГОСТ 5264-80 размер катета устанавливается при проектировании, но не более 3 мм для деталей толщиной до 3 мм включительно и не более 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. В основных таблицах типов соединений (Т1, Т3, У4) отклонения катета заданы в плюс; двусторонние предельные отклонения приведены в приложении 3 (рекомендуемое) к ГОСТ 5264-80: для катета от 3 до 5 мм — +1,0/−0,5 мм; для катета свыше 5 до 8 мм — +2,0/−1,0 мм; для катета свыше 8 до 12 мм — +2,5/−1,5 мм; для катета свыше 12 мм — +3,0/−2,0 мм.
Уменьшение катета — это не то, на что можно закрыть глаза. По ГОСТ 23118-2019 (приложение А, таблица А.1) требования задаются для трёх уровней качества — высокого, среднего и низкого, которые в таблице 1 того же стандарта привязаны к категориям сварных соединений 1, 2, 3 соответственно. Каждому уровню соответствуют свои предельно допустимые отклонения катета и длина дефектного участка. Если фактический катет выходит за пределы допуска — шов бракуется или направляется на доработку.
Граница перехода к неразрушающему контролю. По ГОСТ 23118-2019 (п. 6.4.2) неразрушающий контроль качества сварных соединений необходимо проводить после исправления дефектов, выявленных визуальным и измерительным контролем. Логика такая: ВИК выявляет наружные дефекты и проверяет геометрию; НК выявляет то, что снаружи не видно — внутренние непровары, шлаковые включения, пористость. Если ВИК (который проводится в объёме 100%) прошёл без замечаний (или дефекты устранены), шов передаётся на УЗК или радиографию в объёме, предусмотренном проектом производства работ и технологической картой контроля. Для швов категории 2 (среднего уровня качества) по ГОСТ 23118-2019 это выборочный контроль (10% длины швов в партии), для швов категории 1 — 100% контроль. Конкретный объём и перечень контролируемых участков закрепляются в КМД и журнале сварочных работ до запуска партии. Если ВИК нашёл дефект — этот участок сначала ремонтируется, и только потом может быть предъявлен к НК.
Критерии контроля по нормативу: таблица дефектов
Таблица построена на данных ГОСТ 23118-2019 (приложение А, таблица А.1) и ГОСТ 5264-80. Категории 1, 2, 3 и уровни качества «высокий / средний / низкий» приняты по таблице 1 ГОСТ 23118-2019. Для узла траверса-стойка опоры ЛЭП применяется, как правило, категория 2 (среднего уровня качества) — если проектная документация не устанавливает более жёсткое требование. Таблица относится к тавровому (угловому) соединению, для которого ВИК доступен по наружной поверхности шва.
| Вид дефекта | Что выявляет | Метод ВИК | Допустимое значение (категория 2 / средний уровень) | Решение |
|---|---|---|---|---|
| Трещины | Трещины всех видов, размеров и ориентации | Визуальный (с применением лупы по ГОСТ 3242-2021) | Не допускаются (приложение А, п. 1) | Брак участка, ремонт |
| Подрезы | Глубина подреза у границы шва и основного металла | Измерительный (шаблон) | По приложению А, п. 10: переход от шва к основному металлу плавный; глубина подреза нормируется для каждого уровня качества | Годен / доработка при превышении |
| Уменьшение катета углового шва | Фактический катет меньше номинального | Измерительный (катетомер, шаблон) | По приложению А, п. 13: отклонение катета и длина дефектного участка нормируются для каждого уровня качества | Доработка / брак |
| Увеличение катета углового шва | Фактический катет больше номинального | Измерительный (катетомер) | По приложению А, п. 12: предельное отклонение в большую сторону; превышение катета для большинства угловых швов не является причиной браковки | Годен |
| Поры одиночные (наружные, угловой шов) | Диаметр одиночной поры, видимой на поверхности | Визуальный / измерительный | По приложению А, п. 2: диаметр одиночной поры нормируется в долях от катета K с абсолютным максимумом | Годен / доработка при превышении |
| Скопление пор (наружных) | Видимое скопление пор на поверхности шва | Визуальный | По приложению А, п. 3: процент площади и диаметр одиночной поры в скоплении нормируются для углового шва | Годен / доработка |
| Наплывы | Избыток металла без сплавления с основным | Визуальный | Не допускаются (приложение А, п. 19) | Браковка участка, зачистка механическим способом |
| Асимметрия углового шва (разнокатетность) | Разность катетов K1 и K2 | Измерительный (катетомер) | По приложению А, п. 17: h нормируется через катет K (для категории 2 — ориентировочно 0,1K, см. таблицу) | Годен / доработка |
Обозначения в таблице: K — номинальный катет углового шва, мм; h — размер дефекта, мм.

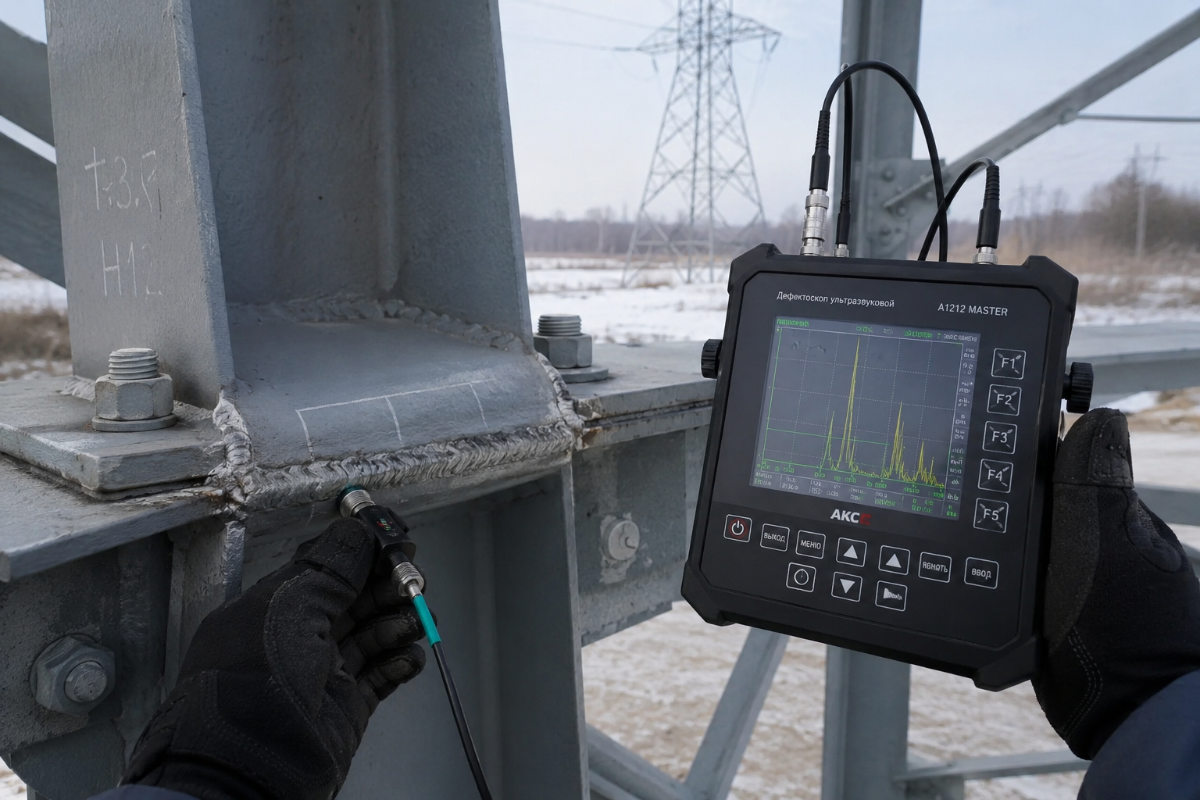

Что передаётся на неразрушающий контроль после ВИК
Дефекты, которые ВИК на тавровом узле не выявляет, контролируются методами неразрушающего контроля (УЗК, радиография) уже после прохождения ВИК без замечаний или после устранения выявленных дефектов. К таким дефектам по приложению А относятся:
- шлаковые включения (п. 5): размер включения нормируется в долях от K и по абсолютному максимуму, метод выявления — УЗК или радиография;
- непровары и несплавления (п. 8): длинные — не допускаются, короткие нормируются в долях от K с абсолютным максимумом; несплавления — не допускаются; метод выявления — УЗК или радиография;
- внутренние поры и пористость (пп. 2–3): системная пористость в сечении шва выявляется только НК.
В этот же блок относится утяжка корня шва (п. 18 приложения А) — но это дефект стыковых швов, который проверяется с обратной стороны шва. Для таврового узла траверса-стойка этот дефект в ВИК не входит.
Экономика и надёжность
Раннее выявление дефекта на этапе ВИК — это конкретная экономика производства. Дефект катета, выявленный катетомером на этапе сварки узла, устраняется за один проход: контролёр отмечает участок, сварщик наплавляет дополнительный металл, повторный замер подтверждает соответствие. Время — минуты.
Тот же дефект, пропущенный на ВИК и обнаруженный при приёмке готовой опоры или на монтаже, — это другая цепочка затрат. Демонтаж узла или вырезка шва, повторная сварка, повторный контроль, повторная защита металла на этом участке, задержка отгрузки. Если дефект выявлен на монтаже — добавляется стоимость простоя бригады и логистики замены.
Подрез глубиной, превышающей допуск для категории 2, — это уже не «годен», а «доработка». Если контролёр не измерил глубину и пропустил шов, подрез уходит в конструкцию. На воздушной линии, где опора воспринимает ветровые и гололёдные нагрузки, подрез становится концентратором напряжений. Не каждый подрез приводит к разрушению — но каждый пропущенный дефект снижает расчётный запас, который закладывался при проектировании.
Предсказуемость опоры на линии строится на том, что каждый сварной узел проходит ВИК по измеримым критериям — катет, глубина подреза, размер наружных пор, разнокатетность — до того, как конструкция уходит в комплектность поставки. А то, что ВИК не выявляет, контролируется методами НК — после ВИК, в объёме по ППР и технологической карте, а не вместо него.
Резюме
Визуальный и измерительный контроль сварного шва на тавровом узле — это точка, где нормативные допуски превращаются в конкретные решения: годен, доработка, брак. Контролёр с лупой, шаблоном и катетомером проверяет не «наличие шва», а соответствие каждого параметра нормативу. Если катет меньше номинала на величину сверх допуска — шов не принимается. Если подрез глубже установленного предела для категории 2 — шов уходит на доработку. Если найдена трещина — участок бракуется и ремонтируется, а не отправляется на УЗК «для уточнения». Трещина, найденная визуально, — это уже диагноз, а не повод для дополнительного обследования.
Участки, прошедшие 100% ВИК без замечаний, передаются на УЗК или радиографию в объёме, предусмотренном проектом производства работ и технологической картой контроля: для швов категории 2 (среднего уровня качества) по ГОСТ 23118-2019 это выборочный контроль (10% длины швов в партии), для швов категории 1 — 100% контроль. Конкретный объём и перечень контролируемых участков закрепляются в КМД и журнале сварочных работ до запуска партии. Именно эти измеримые критерии — и видимые дефекты по ВИК, и внутренние по НК — формируют производственную логику контроля на каждом этапе — от входного металла до отгрузки партии.
