Стоимость каркаса закладывается в проект

12 Октября, 2026

Бюджеты объектов сезона 2027 года формируются сейчас — на стадии П и затем КМ. Когда параметры объекта — склада, ангара, производственного цеха — уже заданы: габариты, нагрузки, степень огнестойкости, технологические требования — цена здания из металлоконструкций определяется не торгом и не составом коммерческого предложения, а конструктивным решением: схема, марка стали, второстепенные элементы, унификация, монтажные узлы и отправочные марки. Каждое решение сдвигает сразу несколько статей затрат — массу, трудоёмкость изготовления, огнезащиту, окраску, перевозку, монтаж. Резерв торга ограничен, а резерв экономии лежит в проекте.

Дешёвые рычаги закрываются рано: после КМД изменения возможны только через автора КМ и с ценой переделки. Поэтому завод металлоконструкций подключают до КМД — на стадии П, до экспертизы, и на стадии КМ — и запрашивают вариантную проработку с технико-экономическим сравнением, а не цену по готовым чертежам.

• Рамка
• Механизм
• Стадии П, КМ, КМД
• Три упрощения
• Самопроверка
• Вывод

Что определяет стоимость металлоконструкций при заданных параметрах здания

Здание спроектировано под функцию: габариты, сетка колонн, нагрузки, степень огнестойкости, технологические требования заданы. Вопрос — каким конструктивным решением закрыть эти требования с наименьшими совокупными затратами. Это не состав сметы и не структура КП: не перечень статей цены, а физические проектные решения, которые их сдвигают. И не параметры здания: они уже зафиксированы, и поиск резерва в их пересмотре — другая задача.

Рынок — фон, а не механизм. Сжатие нежилого строительства и дорогие деньги объясняют, почему резерв торга ограничен, но сам резерв лежит в инженерном решении, а не в переговорах. Рыночный контекст — отдельной стороной; здесь — что в проекте сдвигает цену.

Модель, которой проверяют любой проект: проектное решение → какие статьи затрат оно сдвигает → в какую сторону. Масса — одна из статей, не вся стоимость. Тонны не равны рублям: одну и ту же несущую способность можно получить разными решениями, и цена решений различается даже при равной массе. Поэтому сравнение вариантов по цене за тонну металлоконструкций почти ничего не говорит о стоимости каркаса. Пять решений ниже показывают, как одно действие сдвигает несколько статей одновременно — иногда в противоположные стороны.

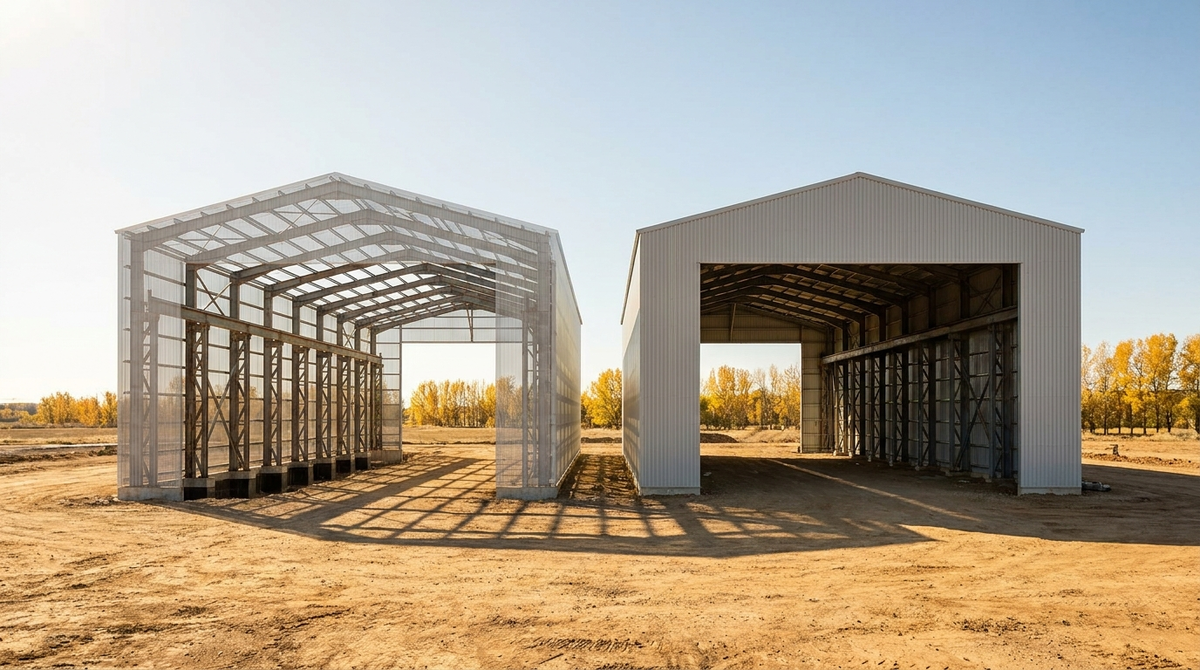

Пять проектных решений, которые меняют цену металлокаркаса

Каждое решение сдвигает несколько статей одновременно. Ни одно не выигрывает по всем: экономия по одной статье может быть съедена ростом по другой. В таблице ниже стрелки показывают направление сдвига для каждого решения по каждой статье — не величину, а направление. Огнезащита посчитана через приведённую толщину металла δпр = F/P — отношение площади сечения к обогреваемому периметру: тоньше сечение — ниже δпр, толще требуемый слой состава.

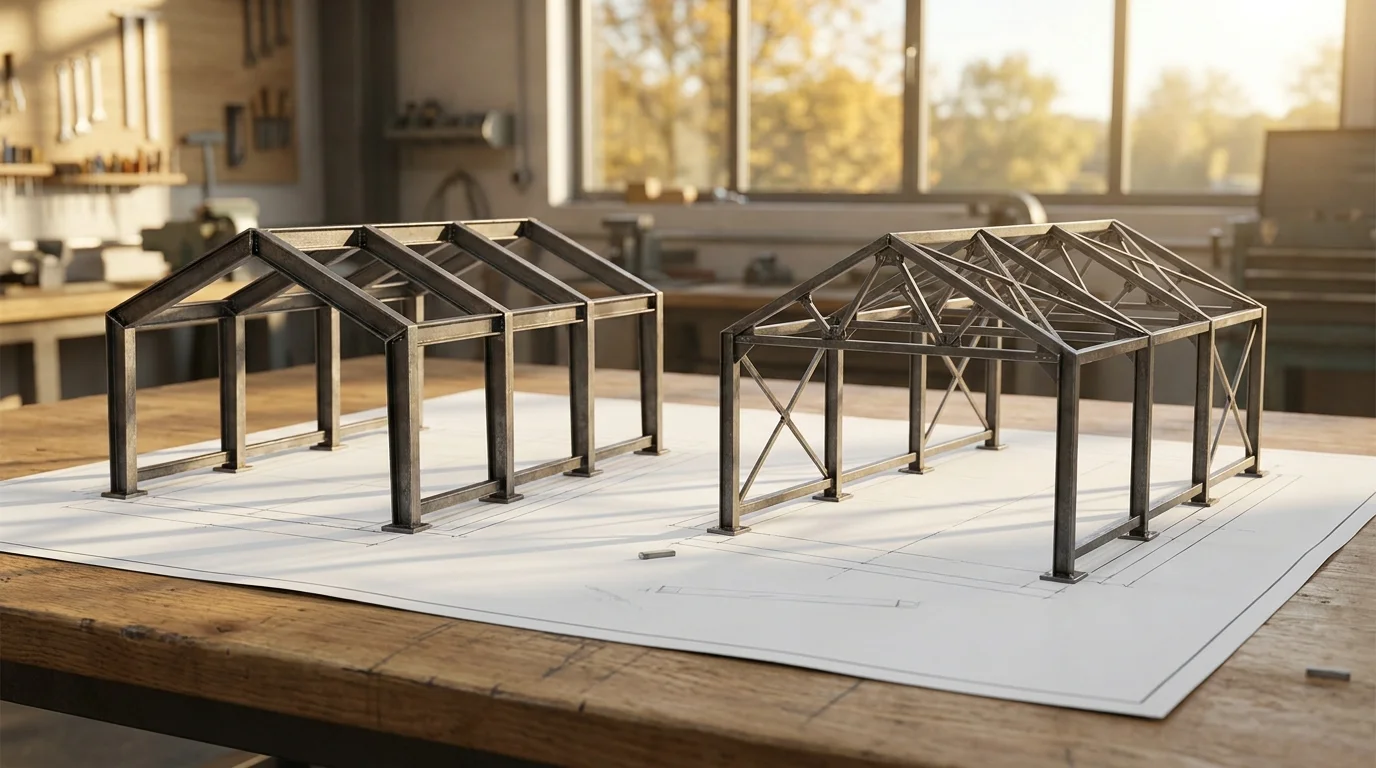

Схема стального каркаса

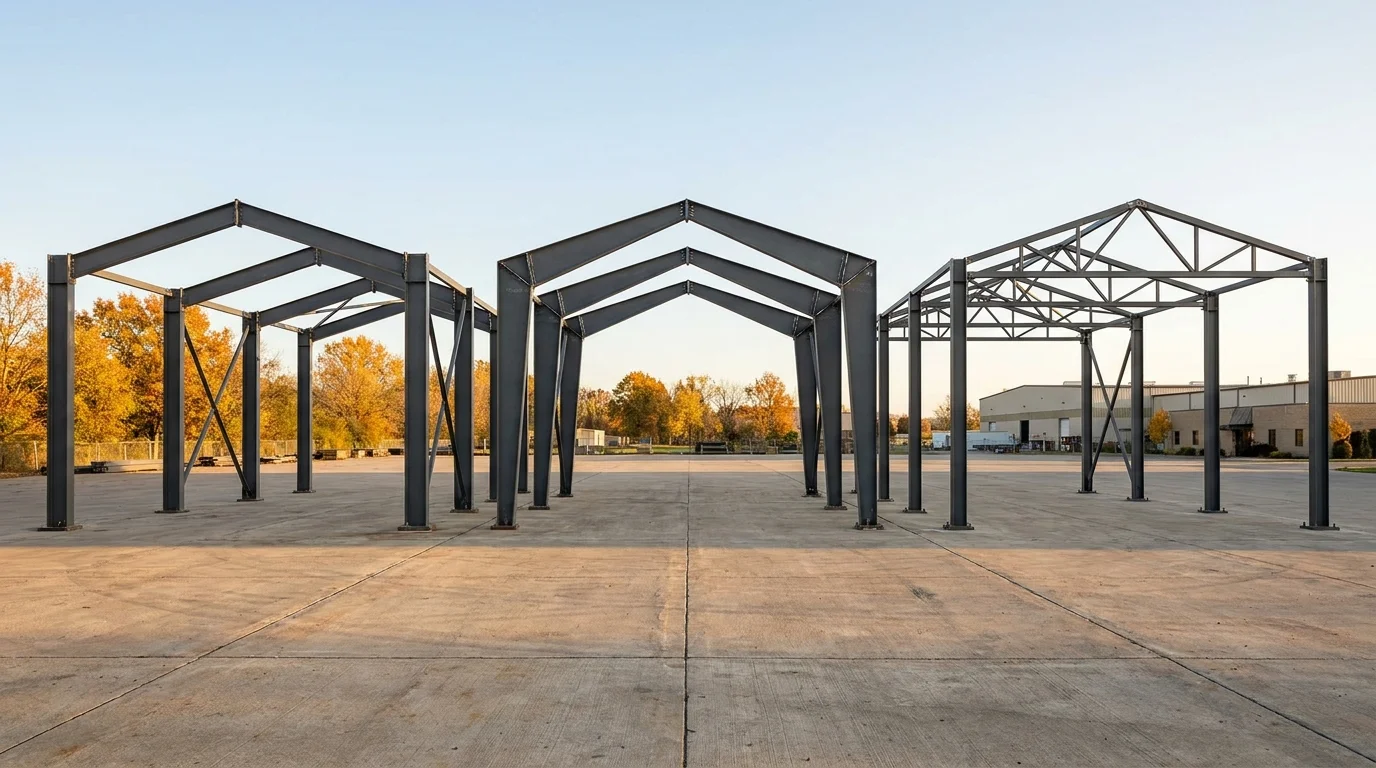

Для производственных зданий, складов и логистических терминалов конкурируют три схемы стального каркаса: рамы из горячекатаного двутавра с параллельными гранями полок по ГОСТ Р 57837-2017, рамы переменного сечения (РПС) из сварных двутавров, фермы — с бесфасоночным примыканием решётки из прямоугольных и квадратных гнутосварных профилей (тип «Молодечно») против круглых труб, где нужна фигурная резка торцов. Прокат — готовый профиль, стандартные длины, минимальная обработка, но масса выше там, где сечение диктует эпюра изгибающих моментов: прокатный двутавр имеет постоянное сечение по длине, и материал в зоне нулевого момента работает недогруженно.

РПС — сечение повторяет эпюру, меньше массы (эффект исследован и подтверждён — В. Катюшин, «Здания с каркасами из стальных рам переменного сечения», 2018), но трудоёмкость выше проката: резка листа, сборка двутавра, сварка, правка; автоматическая сварка поясных швов компенсирует часть, но не отменяет разницу с готовым профилем. Ориентир практиков: от высоты сечения 40 см и выше лист со сваркой обычно выгоднее проката, а за пределом сортамента сварной двутавр — единственный вариант. Нестандартные габариты отправочных марок дороже в перевозке.

Фермы — меньше масса на пролёт, но больше число элементов, узлов и сборочных операций. Отдельная ось выбора — рамная схема против связевой: рамная экономит на связях, но усложняет сопряжения; связевая проще в узлах, но собирается из большего числа элементов. Ни одна схема не выигрывает по всем статьям сразу: выбор зависит от пролёта, нагрузок, наличия мостовых кранов, степени огнестойкости и условий монтажа.

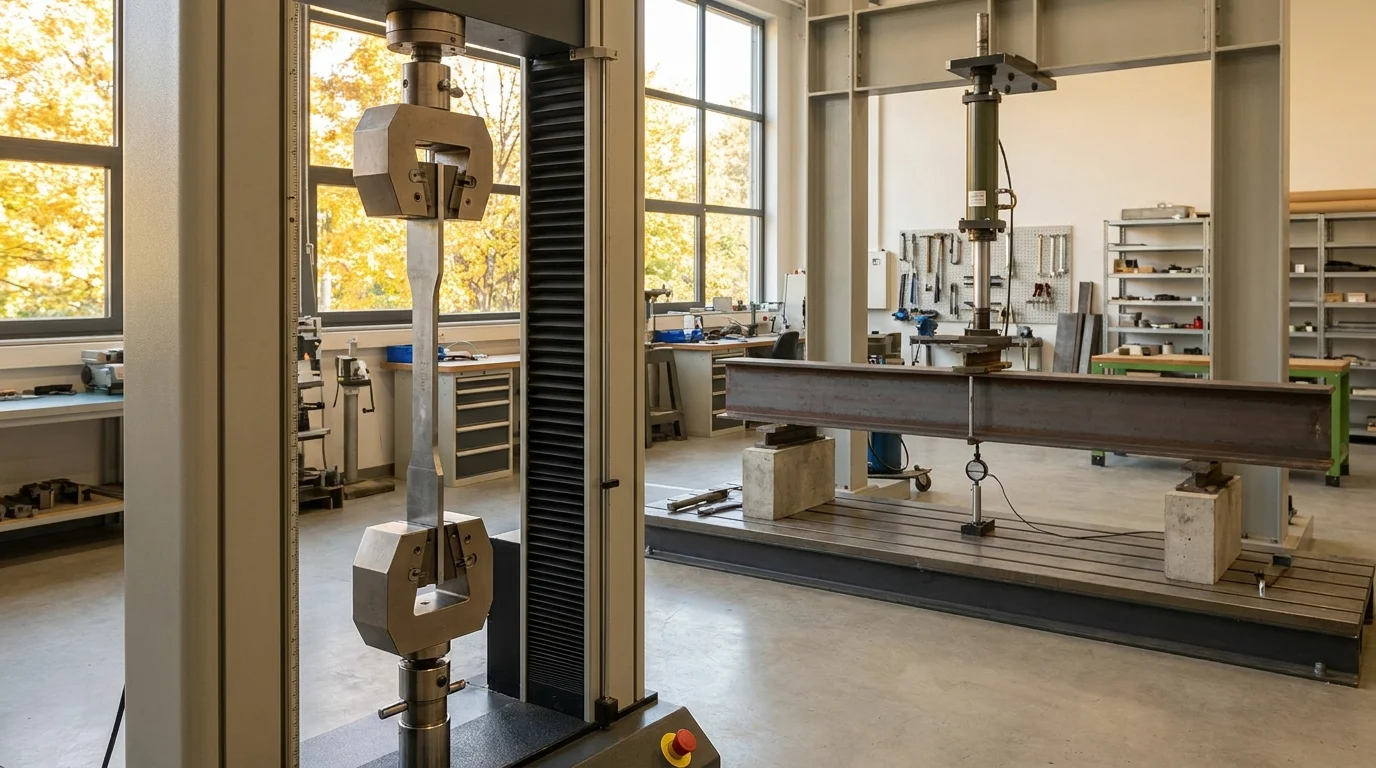

Марка стали каркаса: С255 или С345

По табл. В.4 СП 16.13330.2017 для двутавров с параллельными гранями полок по ГОСТ Р 57837-2017 при толщине полки до 10 мм расчётное сопротивление Ry = 250 Н/мм² для С255 и 335 Н/мм² для С345. Модуль упругости у обеих марок одинаков: E = 2,06·10⁵ Н/мм². Там, где сечение определяет прочность — растянутые и изгибаемые элементы без ограничений по жёсткости, — С345 даёт тоньше сечение и меньше массу. Там, где сечение определяют устойчивость или прогибы — сжатые колонны большой гибкости, сжатые пояса ферм, балки и прогоны с ограничением по деформациям, — при одинаковом E сечение не уменьшается, и заказчик покупает ту же массу по цене низколегированной стали.

Сталь назначают по группе конструкций, расчётной температуре (наиболее холодные сутки обеспеченностью 0,98 по СП 131.13330.2025) и требованиям к ударной вязкости (СП 16.13330.2017, п. 5.2 и прил. В); диапазоны расчётных температур — ≥ −45 °C, от −45 до −55 °C, ниже −55 °C. Иногда С345 диктуют не экономика, а нормы: для конструкций в климатических районах с низкой расчётной температурой требования к ударной вязкости могут потребовать низколегированную сталь независимо от расчётной целесообразности.

У этого снижения есть обратная сторона — огнезащита металлоконструкций: скрытая статья затрат, не видная в тоннаже; как и показатель металлоёмкости в кг/м², она не равна рублям сама по себе.

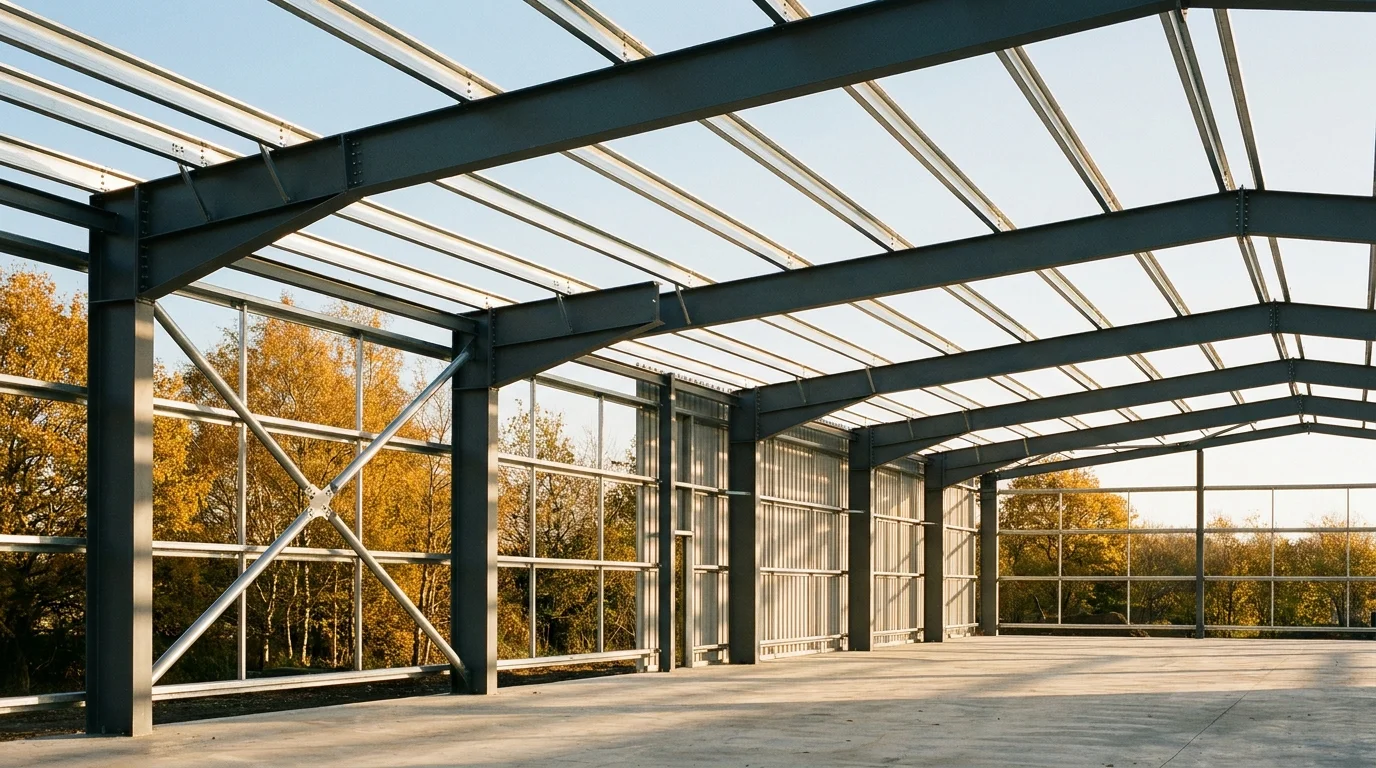

Прогоны, связи и фахверк

Прогоны, связи и фахверк — легальный резерв снижения массы в пределах норм: холодногнутые оцинкованные Z- и C-профили с неразрезной многопролётной схемой вместо горячекатаного швеллера — легче подъём, раскладка и меньше соединений на площадке, трубы вместо парных уголков в связях, расстановка по результатам пространственного расчёта. Предел — нормы: снеговые мешки у перепадов высот, парапетов и фонарей (СП 20.13330.2016, п. 10.4), обязательная расстановка связей (СП 16.13330.2017, п. 15.4.1), условия эксплуатации. Элементы, обеспечивающие устойчивость здания, отнесены к несущим конструкциям (СП 2.13130.2020, п. 5.4.2): исключение связей — не резерв, а перенос несущей функции на то, что осталось в схеме.

Эффект на основную раму умеренный, но двойной: снижение собственного веса покрытия на единицы килограммов на квадратный метр уменьшает нагрузку на колонны и связи — прямой эффект плюс вторичный по массе основных элементов. При этом второстепенный контур — не главная статья массы: его доля в весе здания ниже, чем у колонн и ригелей, и основной резерв экономии лежит в схеме и марке стали основных рам, а не в прогонах. И проверка любого сравнения: фахверк, прогоны, связи, лестницы и площадки первыми выпадают из «сравнительной» спецификации — пока границы учёта массы у вариантов не совпадают, сравнивать нечего.

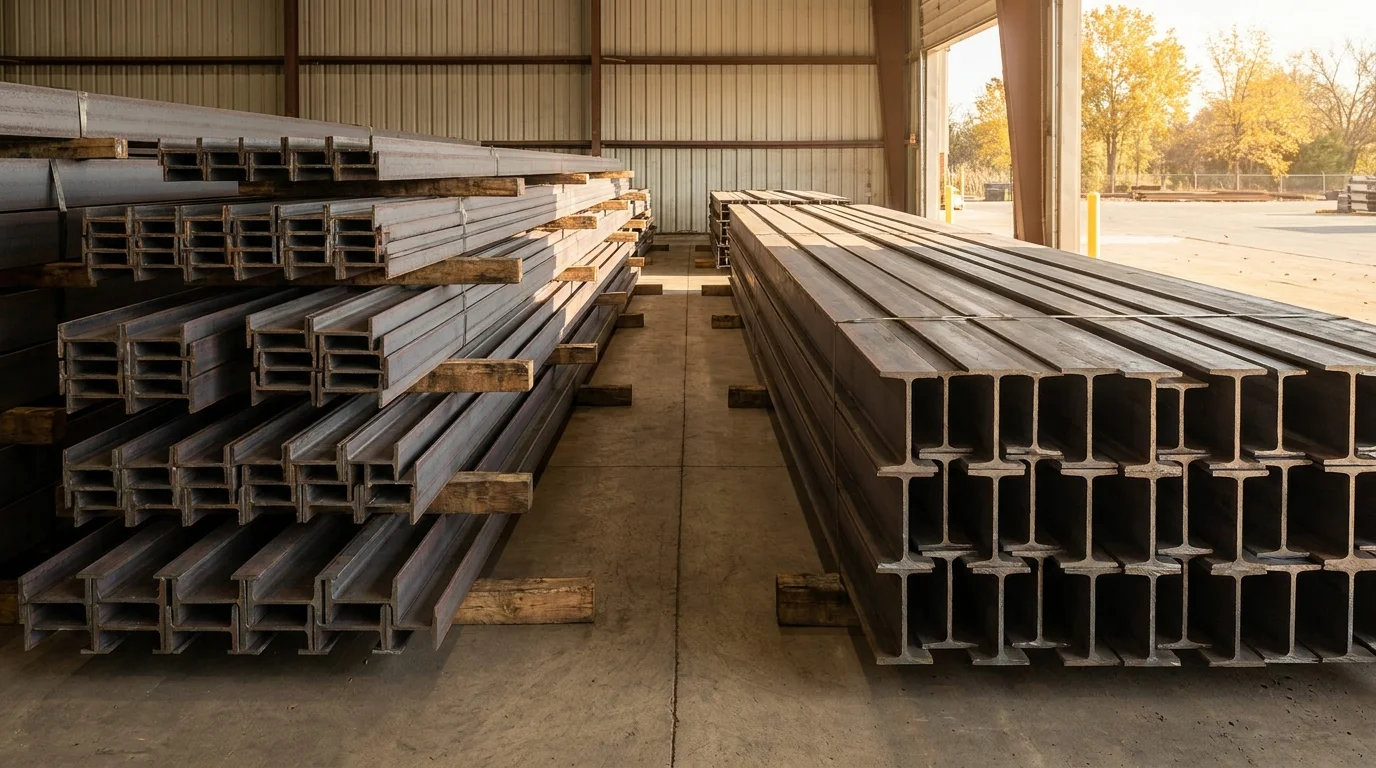

Унификация номенклатуры

Меньше типоразмеров профилей металлоконструкций — меньше раскрой, меньше переналадка сборочно-сварочного оборудования, меньше трудоёмкость изготовления; в закупке — полные партии против остатков у металлоторговли. Но подгонка эпюры моментов меньшим числом профилей — больше масса. Переворот: лёгкий вариант, полученный множеством типоразмеров ради экономии нескольких тонн, может проиграть унифицированному варианту в цехе — трудоёмкость съест экономию массы. Одна масса — разная цена изготовления.

Это не парадокс, а следствие того, что тонны и нормочасы — разные статьи затрат, и снижение одной может повышать другую.

Где лежит точка перелома — когда экономия массы съедается трудоёмкостью, — показывает технологическая оценка завода; без неё сравнение по тоннажу не работает.

Монтажные узлы: болтовые или сварные соединения

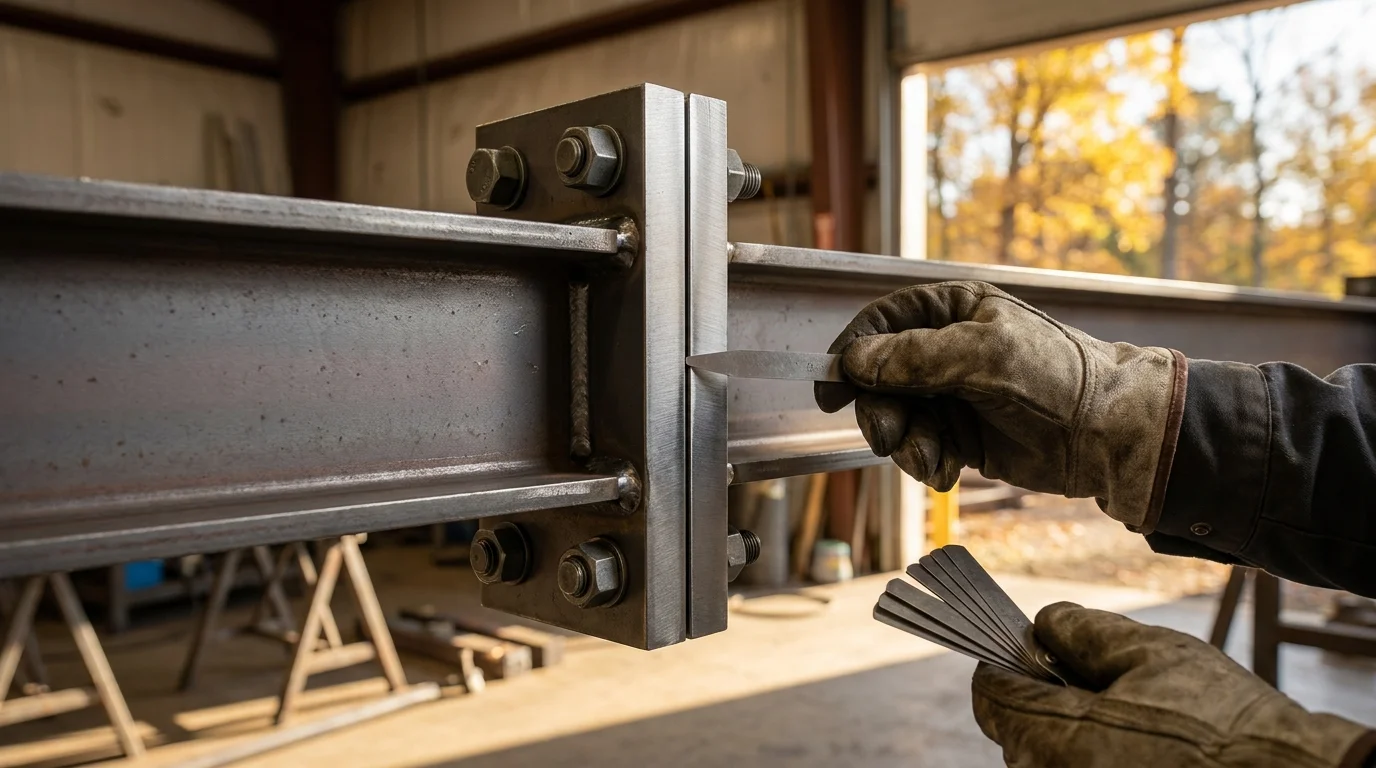

Высокопрочные болты переносят трудоёмкость монтажа металлоконструкций с площадки в цех: фрезеровка контактных плоскостей фланцев, перпендикулярность, контроль зазоров, при необходимости — контрольная сборка. Полевая сварка — наоборот: проще в цехе, сложнее на площадке. С 4 июля 2026 года изменение № 8 к СП 70.13330.2012 отдало частные решения проекту: часть детальных требований к монтажу и крепежу исключена, конкретные узлы и вид крепежа теперь задают проектная документация и ППР. За нормой остались требования к самим соединениям — натяжение болтов, подготовка поверхностей, зимняя сварка. Пропуск в КМ больше не прикрывается нормой: не зафиксированный в проекте узел — источник переделок, а платит их заказчик.

Зимний фактор усиливает сдвиг. При отрицательной температуре сварка требует предварительного подогрева до 120–160 °C в зоне 100 мм с каждой стороны соединения (СП 70.13330.2012, п. 10.2.7); минимальная допустимая температура воздуха зависит от толщины и вида стали: до 16 мм — −30 °C для углеродистой и −20 °C для низколегированной (−15 °C при пределе текучести выше 390 МПа), свыше 16 до 30 мм — от −30 до 0 °C в зависимости от вида стали (табл. 10.2 в ред. изменения № 8). Фрикционные соединения на высокопрочных болтах требуют очистки контактных поверхностей от наледи и инея, сохранения подготовки, контроля натяжения; класс болтов — по расчётной температуре (СП 16.13330.2017, табл. Г.3). Болты — дороже цех, дешевле площадка; сварка — наоборот; зима усиливает обе стороны.

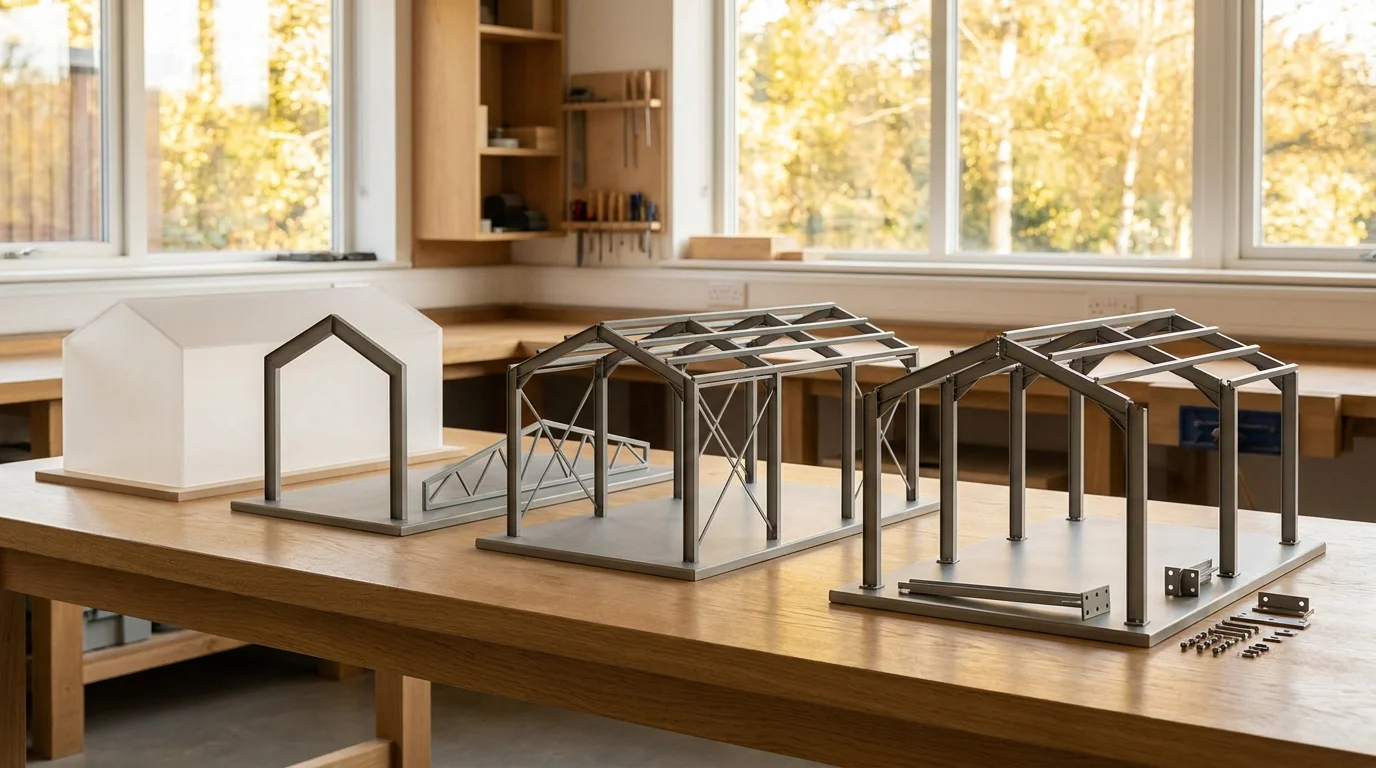

Стадии проектирования П, КМ, КМД: где закрываются рычаги стоимости

На стадии П (до экспертизы) доступны все рычаги: конструктивная схема, сетка колонн, отметки, принципиальные сечения. Изменение дешевле всего — здесь решают, какая схема закрывает заданные параметры с наименьшими совокупными затратами, и сравнивают варианты по технико-экономическим критериям, а не по тоннажу.

На стадии КМ схема зафиксирована; открыты подбор сечений, обоснование марок стали, второстепенные элементы, унификация номенклатуры, конструирование узлов. Рычаги сужаются, но их достаточно для вариантной проработки и технико-экономического сравнения.

На стадии КМД геометрия и масса зафиксированы — при разработке КМД отступления от чертежей КМ не допускаются (ГОСТ 21.502-2016, п. 5.3); доступны членение на отправочные марки и технологические стыки. Изменение типа монтажного узла — только по согласованию с автором КМ. После КМД изменения возможны, но с ценой переделки; после положительного заключения экспертизы смена конструктивной схемы — это повторная экспертиза или экспертное сопровождение (ст. 49 ГрК РФ) плюс перерасчёт нагрузок на фундаменты. Подробная карта стадий и экспертизы — в отдельном материале серии.

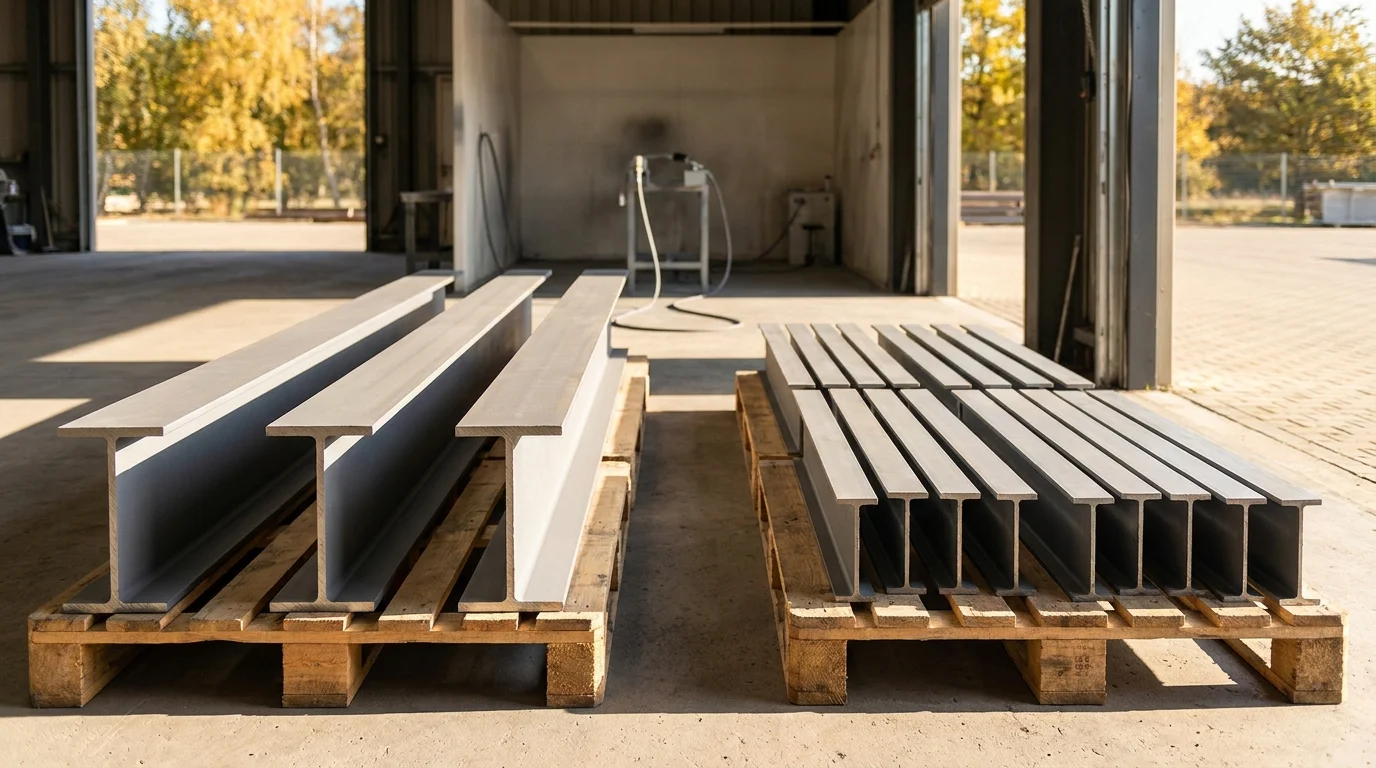

Где механизм ломается: три упрощения

«Меньше тонн — дешевле каркас». Снижение массы — это снижение одной статьи из шести. Та же матрица показывает, что масса идёт вниз одновременно с огнезащитой вверх (тоньше δпр при R45), трудоёмкостью вверх (единичные профили), окраской вверх (выше площадь на тонну), перевозкой вверх (нестандартные отправочные марки). Площадь антикоррозийной окраски считают по справочным таблицам: у двутавра 20Б1 — около 39 м² на тонну, у 70Б1 — около 19; облегчённые сечения красят дороже.

Масштаб ловушки показало независимое исследование выборки более 10 000 балок (Proceedings of the Royal Society A, 2014): средняя загруженность сечений — ниже половины несущей способности; массу балок без потери надёжности можно снизить примерно на 36%, но стоимостной эффект авторы не измеряли. Лёгкий вариант может стоить больше тяжёлого — не потому, что облегчение вредно, а потому, что тонны не равны рублям.

«Оптимизация — это экономия на надёжности». Инженерная оптимизация — расчёт: смена схемы под объект, обоснованная марка стали, неразрезные прогоны, рациональные связи, унификация номенклатуры — решения из матрицы выше, каждое с источником экономии. Снижение запаса без расчётного обоснования — другое: неучтённые снеговые мешки, исключение связей без расчёта диафрагмы, работа на пределе при неполной расчётной схеме. Разница — в источнике экономии, не в факте снижения массы. Облегчение не дефект; дефект — снижение без расчёта. Как проверять чужое «облегчённое» предложение — отдельный разбор серии.

«Снизить стоимость можно и после КМД». После КМД геометрия и масса зафиксированы; технологические решения — членение на отправочные марки, технологические стыки — доступны, но с ограниченным эффектом. Смена схемы — это нагрузки на фундаменты и перерасчёт модели. Дешёвые рычаги — схема, марка, второстепенные элементы, унификация, узлы — закрыты на стадиях П и КМ. Что осталось после КМД — стоит переделки: чертежей, повторного изготовления, простоя площадки.

Самопроверка: как сравнивать варианты каркаса

• По какому показателю сравниваются варианты каркаса — по цене за тонну или по технико-экономическому сравнению с одинаковым составом учёта массы (фахверк, прогоны, связи, площадки — у всех вариантов)?
• Одинаковы ли расчётные предпосылки: снеговые схемы и мешки, ветер, краны, монтажные стадии?
• По каким статьям затрат схема РПС выигрывает у прокатного двутавра, а по каким проигрывает?
• Где С345 даёт снижение массы (сечение определяет прочность), а где — только удорожание закупки (определяют жёсткость и устойчивость, E одинаков)?
• Учтены ли скрытые статьи тонкостенных вариантов: расход огнезащиты при R45 (ниже δпр) и площадь окраски на тонну?
• Сколько типоразмеров профилей и марок стали в спецификации — и какова цена этой унификации в массе?
• Какие монтажные узлы заложены — болтовые или сварные — и под какой сезон монтажа?
• Завод подключён до КМД — на стадии П или КМ?

Вывод

Стоимость металлокаркаса закладывается в проект, а не в торг.

При заданных параметрах здания резерв лежит в конструктивном решении: схеме, марке стали, второстепенных элементах, унификации, узлах. Каждое решение сдвигает несколько статей затрат одновременно, и масса — лишь одна из них. Три упрощения — «меньше тонн дешевле», «оптимизация — снижение надёжности», «после КМД можно ещё снизить» — ломаются о то, что тонны не равны рублям, а дешёвые рычаги закрываются рано.

Поэтому завод металлоконструкций подключают до КМД — на стадии П, до экспертизы, и на стадии КМ: запрашивают вариантную проработку с технико-экономическим сравнением, а не цену по готовым чертежам — пока смена схемы стоит пересчёт, а не повторное заключение экспертизы.
