С255 или С345 для металлокаркаса: когда более прочная сталь снижает стоимость
Фраза «переведём каркас на С345, станет легче и дешевле» звучит как готовое решение, но для технического директора и инженера заказчика металлоконструкций это утверждение для проверки до фиксации марки в КМ. Низколегированная сталь С345 снижает массу и стоимость металлокаркаса там, где сечение назначает прочность, а у коротких сжатых стержней — частично. Там, где сечением управляют прогиб, устойчивость гибкого стержня или предельная гибкость, масса почти не меняется, а каждая тонна дорожает. Ответ даёт не марка, а проверка, назначившая сечение, и её запрашивают у проектировщика первой.
Где возникает вопрос и кто за него платит
Вопрос встаёт в двух точках: в ведомости КМ, где С345 назначена во всех позициях по самому нагруженному элементу, и при сравнении вариантов металлокаркаса, когда один легче и в объяснении разницы названа сталь. Марку назначает проектировщик в КМ, и дешевле всего менять её до передачи документации в КМД: это перерасчёт и правка ведомости. После начала КМД та же замена на практике означает перевыпуск листов, пересчёт цены и сдвиг графика производства металлоконструкций. Платит заказчик: наценкой за тонны металлоконструкций, которые не полегчали. Марка — одно из проектных решений, формирующих стоимость каркаса, как каждое из них доходит до денег.
Что С345 меняет в расчёте, а что нет

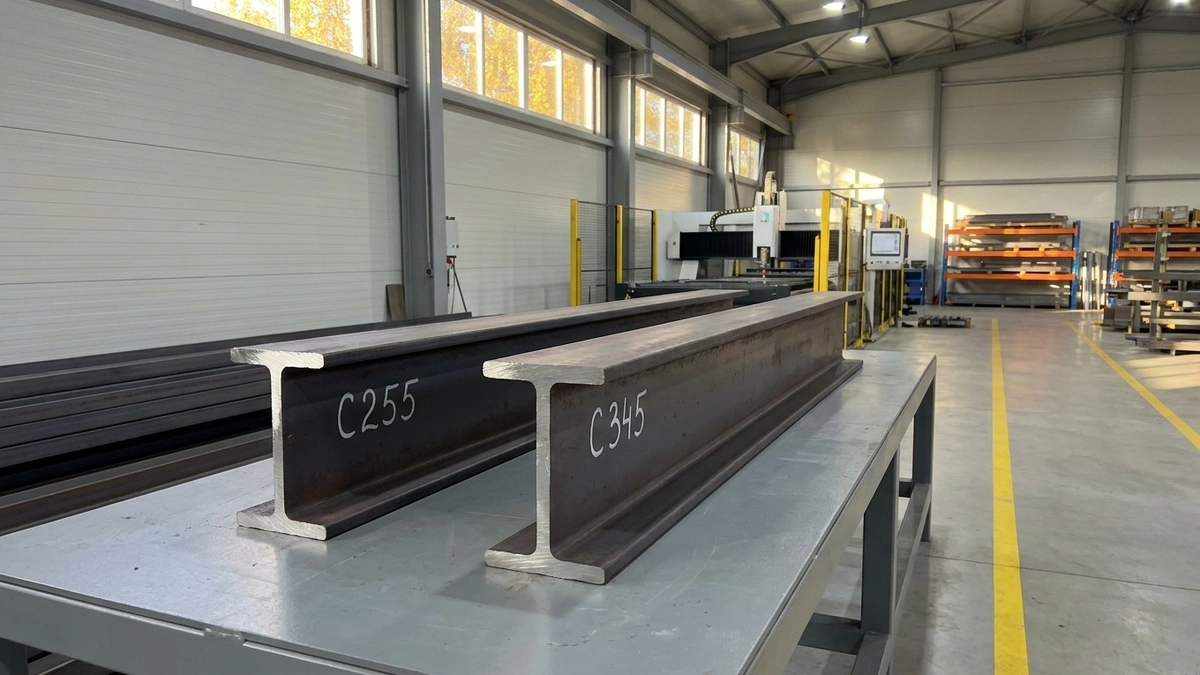

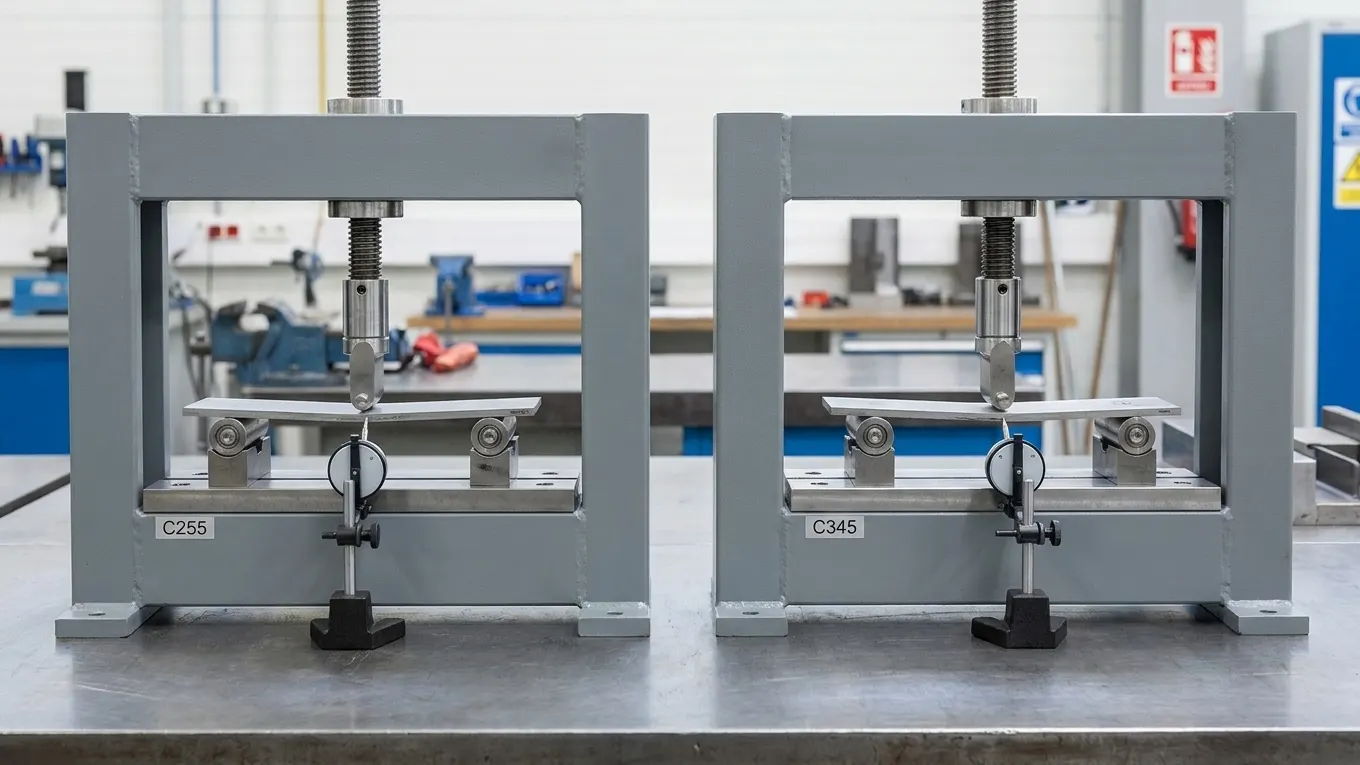

С345 — низколегированная сталь, С255 — углеродистая; по ГОСТ 27772-2021 обе — классы прочности, в проектной речи их называют марками. В подборе сечения стержня между ними меняется одно число из двух. Расчётное сопротивление по табл. В.5 СП 16.13330.2017 (действующая редакция с изменениями № 1–6) для фасонного проката с полкой 4–10 мм: Ry 250 Н/мм² у С255 и 340 у С345, рост в 1,36 раза; при полке 10–20 мм 240 и 320, рост в 1,33 раза. Для двутавров с параллельными гранями полок значения берут из табл. В.4 (при полке до 10 мм: С255Б 250, С345Б 335). Модуль упругости не меняется: у обеих марок E = 2,06·10⁵ Н/мм². С345 прочнее, но не жёстче.
Элементы, где сечение назначает прочность

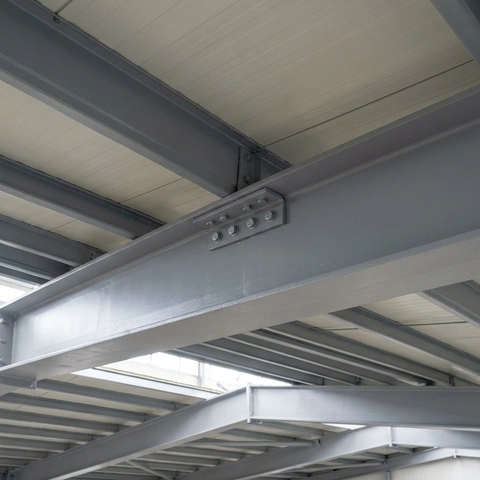

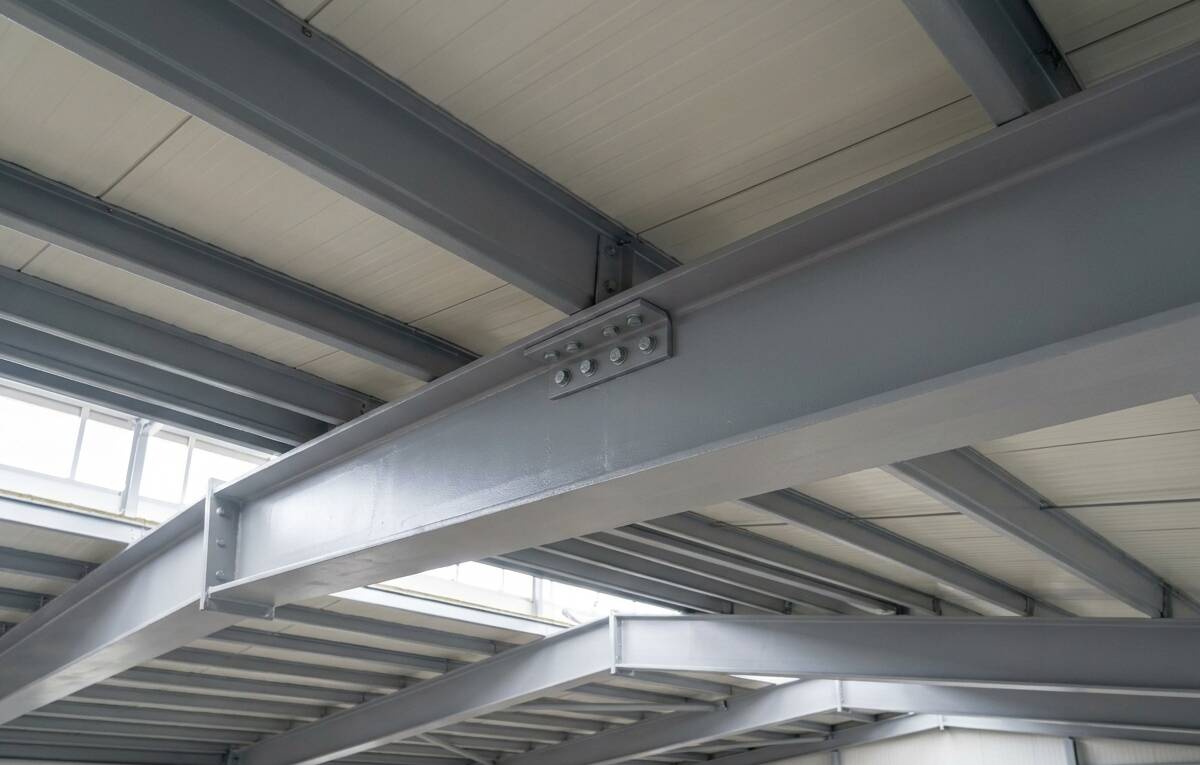

У растянутых элементов — нижних поясов ферм, затяжек, подвесок — требуемая площадь обратно пропорциональна Ry: в предельном случае масса стержня снижается примерно на четверть (1 − 250/340 ≈ 0,26; пересчёт по табл. В.5). У балок и ригелей от Ry зависит требуемый момент сопротивления, но выигрыш скромнее. Масса профиля растёт медленнее момента сопротивления, сортамент идёт ступенями, а рядом с прочностью стоят проверки, где Ry работает против экономии: общую устойчивость балки и устойчивость стенки (разделы 8.4 и 8.5 СП 16.13330.2017) считают через условные гибкости с множителем √(Ry/E). Поэтому сварной балке из С345 нужна более толстая стенка или рёбра, а сжатый пояс приходится раскреплять чаще. По балкам запрашивают подобранный профиль и решающую проверку, а не требуемый момент сопротивления.
Элементы, где сечение назначают жёсткость и устойчивость
Прогиб прогона, балки или стойки фахверка определяют E и момент инерции сечения Ix; Ry в прогибе не участвует. У элементов, ограниченных второй группой предельных состояний (СП 20.13330), профиль полегче дать нельзя: прогиб вырастет.
У центрально сжатых стержней — поясов и раскосов ферм, связей, центрально сжатых колонн — сечение назначает проверка устойчивости. Коэффициент φ в ней зависит от условной гибкости λ̄ = λ·√(Ry/E) (п. 7.1.3, табл. Д.1 СП 16.13330.2017): с ростом Ry она растёт, φ падает и съедает часть прибавки. Пересчёт по табл. Д.1 для сечения типа b: прибавка несущей способности того же стержня из С345 составляет 26% при гибкости 60, 10% при 100, 2% при 120 и исчезает примерно со 126. Снижение массы ещё меньше, потому что меньший профиль гибче: при гибкости около 100 даже пропорциональное уменьшение сечения сняло бы не больше 9,4% массы. Связи, сечение которых назначила предельная гибкость λu, не облегчаются вовсе.

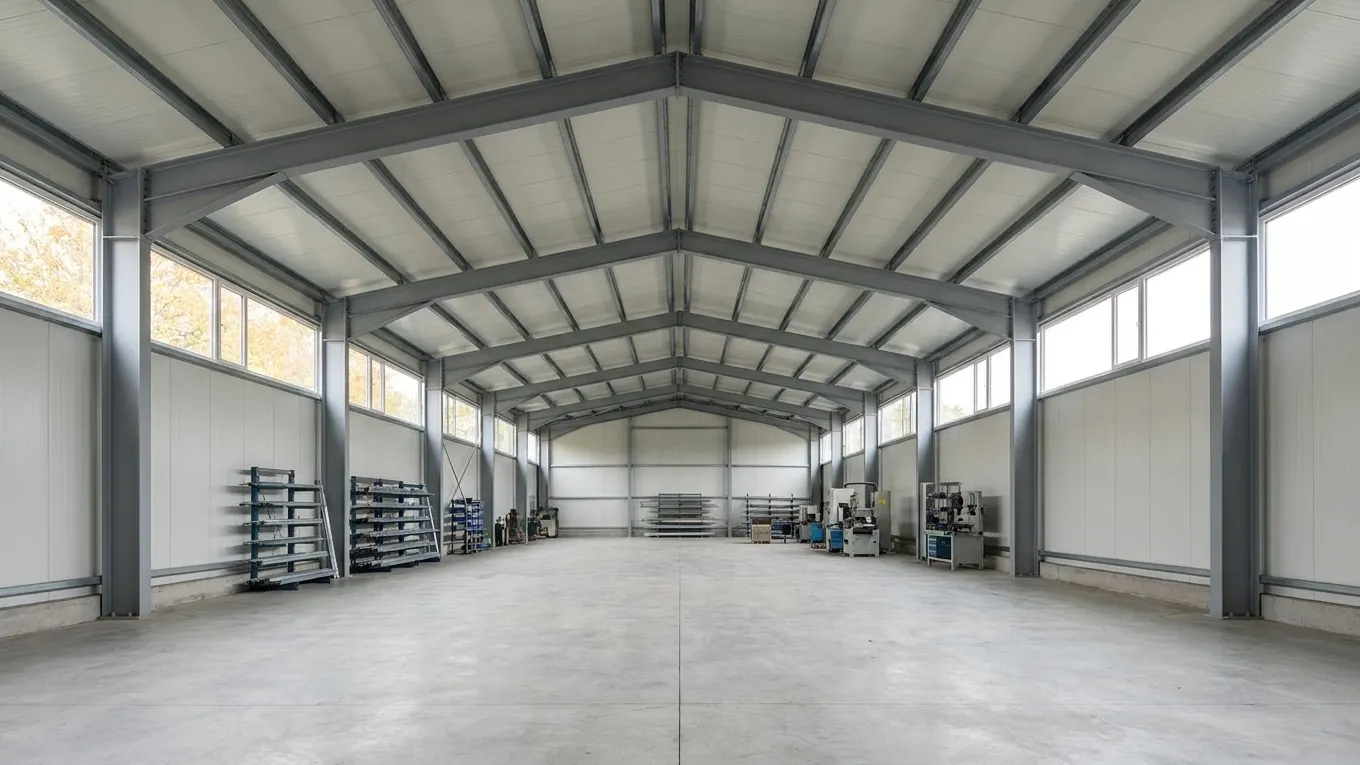

Стойки рам — сжато-изгибаемые элементы: их проверяют на устойчивость в плоскости рамы с коэффициентом φe (раздел 9, табл. Д.3 СП 16.13330.2017), а сечение могут назначать допустимые перемещения рамы (СП 20.13330), где работает только E. Порог из табл. Д.1 к ним не переносится, эффект С345 показывает только расчёт рамы.
Какая проверка назначает сечение: сводная таблица
| Элемент каркаса | Что назначает сечение | Даёт ли С345 экономию |
|---|---|---|
| Растянутые элементы: нижние пояса ферм, затяжки, подвески | Прочность (Ry) | Да: до четверти массы элемента (пересчёт) |
| Балки и ригели с запасом по прогибу и устойчивости | Прочность при изгибе (Ry) | Частично и ступенями сортамента |
| Прогоны покрытия, стойки фахверка, балки с нормируемым прогибом | Прогиб (вторая группа; E, Ix) | Нет: сечение то же, тонна дороже |
| Центрально сжатые: пояса и раскосы ферм, колонны | Устойчивость (φ по λ̄) | По гибкости: при 100 и выше — не больше 9,4% массы |
| Стойки рам | Устойчивость в плоскости рамы (φe), перемещения рамы (E) | Показывает только расчёт рамы |
| Связи | Предельная гибкость λu | Нет: ограничение геометрическое |
Учебный пример: одноэтажное производственно-складское здание 24 × 72 м, шаг рам 6 м, без мостовых кранов, III снеговой район (Sg = 1,5 кПа, СП 20.13330), III степень огнестойкости (123-ФЗ, табл. 21). Сравниваются два варианта металлокаркаса: базовый и лёгкий, на 8% легче по массе (условная цифра примера). Будет ли эта разница такой же в деньгах, зависит от того, где она лежит. Часть её может быть законной: С345 в элементах, где сечение назначает прочность. На пролёте 24 м это растянутый нижний пояс, если ригель решён фермой, или сварная балка, пока её сечение назначает прочность; что именно, определяет схема металлокаркаса. В прогонах и связях марка добавляет только наценку. Первый вопрос к лёгкому варианту: сколько тонн разницы лежит в элементах, где сечение назначает прочность. Ответ даёт раскладка массы по элементам; строки «С345» в пояснительной записке для этого недостаточно.
Наценка за тонну и порог, на котором замена окупается
По витринному прайсу сети металлобаз «Мет2Мет» (проверено 15.10.2026) двутавр 35Ш1 стоит 93 040 ₽/т в С255 и 104 240 ₽/т в С345 (+12,0%), 35Б1 — 95 280 и 105 760 ₽/т (+11,0%). Это витрина одного продавца и только двутавры, а не рыночный индекс: на уголки и трубы наценку запрашивают отдельно. Замена окупается, когда снижение массы больше рублёвой наценки за тонну, делённой на полную цену тонны в варианте на С345. Если считать только металл, при наценке 12% порог 10,7%, при 11% — 9,9% (пересчёт). Если изготовление металлоконструкций и монтаж оплачиваются за тонну, знаменатель больше и порог по полной стоимости ниже; его считают по смете завода-изготовителя. Растянутый стержень с его четвертью проходит любой из этих порогов, прогон — никакой, у сжатых стержней всё решает гибкость. Отдельная строка сметы — сварочные материалы под класс прочности (табл. Г.1 СП 16.13330).
Когда марку назначает климат, а не экономика
Иногда низколегированную сталь диктует норма, а не смета. Сталь назначают по группе конструкций, расчётной температуре и требованиям к ударной вязкости (п. 5.2 и прил. В СП 16.13330); расчётная температура — наиболее холодные сутки обеспеченностью 0,98 по СП 131.13330, действующая редакция 2025 года. Диапазоны прил. В: минус 45 °C и выше, от минус 45 до минус 55 °C, ниже минус 55 °C, и каждому сочетанию группы и температуры отвечают свои стали и категории. Тогда сравнивать цену с С255 бессмысленно: вариант на С255 в проект не проходит. До закупки требование доходит через ГОСТ 27772-2021: категорию записывают цифрой после класса прочности в формате «С345-N ГОСТ 27772—2021», и цифру берут из проекта. Если категория в заказе не указана, её выбирает изготовитель проката, а по ударной вязкости для С255–С345 гарантирована как минимум обязательная норма при минус 20 °C. Категорию из заказа сверяют с документами о качестве.
Самопроверка: пять вопросов до фиксации марки
- По какой проверке назначено сечение каждого элемента, где предлагается С345: прочность, устойчивость или прогиб? Запросите таблицу коэффициентов использования.
- Какова гибкость центрально сжатых элементов из этого списка и чем подтверждён эффект в стойках рам? При гибкости около 100 и выше масса снижается не больше чем на 9,4%.
- Какая доля массы каркаса лежит в элементах, где сечение назначает прочность?
- Какова наценка на С345 на дату заказа металлоконструкций и какой порог она даёт по металлу и по полной цене тонны?
- Не назначает ли сталь норма по группе конструкций и расчётной температуре, и стоит ли в заказе категория из проекта?
С345 окупается в конкретных элементах, а не в металлокаркасе целиком
Повышенное расчётное сопротивление — рабочий, но точечный рычаг: оно снижает массу в растянутых элементах, в балках с запасом по прогибу и устойчивости и частично в коротких сжатых стержнях. У гибких стержней, в прогонах и связях замена превращается в наценку за тонну. Поэтому часть разницы масс двух вариантов стального каркаса может быть законной ровно в той мере, в какой лёгкий вариант применяет С345 там, где сечение назначает прочность. Раскладку массы, коэффициенты использования и расчёт рамы запрашивают до передачи КМ в КМД, пока замена марки остаётся правкой ведомости, а не переделкой; спецификацию сверяют с проектировщиком, а при необходимости и с конструкторами завода-изготовителя металлоконструкций.
