Как проверить качество резервуара перед отгрузкой: швы, испытания и документы
Качество резервуара перед отгрузкой нельзя подтвердить фразой «изделие готово». Для стального сварного изделия готовность доказывается измеряемыми параметрами: геометрией корпуса, состоянием сварных соединений, результатами испытаний, покрытием, комплектностью и документами, которые привязаны к конкретному изделию.
В этом инженерном разборе рассматривается эталонный процесс приёмо-сдаточного контроля промышленного резервуара перед отправкой с производства. Это не описание конкретного объекта и не разбор ошибки. Модель ниже показывает, как инженер ОТК проверяет изделие до отгрузки: от исходной документации до допуска к передаче заказчику.
Базовая логика такая: резервуар считается готовым не после сварки и окраски, а после закрытия контрольных точек. Для заказчика это означает одно: изделие должно быть принято не «на доверии», а по замерам, актам, протоколам и паспорту.
Краткая схема приёмо-сдаточного контроля
Перед отгрузкой ОТК проверяет семь блоков: соответствие чертежу, геометрию, сварные соединения, герметичность или другие назначенные испытания, покрытие, комплектность и документы. Каждый блок должен иметь подтверждение: лист замеров, акт визуального и измерительного контроля, протокол неразрушающего контроля, акт испытаний, документ по покрытию, ведомость комплектности или паспорт изделия.
Если изделие изготовлено, но не закрыт хотя бы один обязательный документ, отгрузочная готовность остаётся неполной. Резервуар может стоять на площадке готовой продукции, но технически ещё не быть готовым к передаче.
От чего зависит состав проверки
Состав контроля задаётся не общим названием «резервуар», а технической базой изделия. Инженер ОТК должен видеть актуальный чертёж, спецификацию, ТЗ, договор, применимые ГОСТ или ТУ, требования к рабочей среде, материалу, сварке, покрытию, испытаниям и документам.
Для вертикальных стальных резервуаров, горизонтальных резервуаров, РВС, РГС, ёмкостей для воды, нефтепродуктов или технических жидкостей контрольный маршрут может отличаться. Один резервуар проверяется как изделие под налив, другой — как аппарат, работающий под небольшим избыточным давлением, третий — с учётом покрытия, агрессивности среды, площадки монтажа и требований промышленной безопасности.
Например, для вертикальных цилиндрических стальных резервуаров под нефть и нефтепродукты может применяться ГОСТ 31385-2023. Для стальных сварных сосудов и аппаратов — ГОСТ 34347-2017, если изделие попадает в его область применения. Для сварных соединений используют методы контроля, заданные проектом, ТУ, конструкторской или технологической документацией.
Перед фактической проверкой собирают контрольную базу:
- актуальную ревизию чертежа или комплекта рабочей документации;
- спецификацию к договору;
- требования к марке стали, толщине, покрытию и комплектующим;
- перечень сварных соединений и зон контроля;
- методы и объём контроля;
- программу испытаний;
- перечень документов, передаваемых заказчику;
- условия упаковки, маркировки, погрузки и отгрузки.
Если эта база не собрана, контроль превращается в оценку внешнего вида. Для резервуара этого недостаточно: каждый параметр должен проверяться по заданному требованию и закрываться документом.
Демонстрационная модель контроля
Для дальнейшего разбора возьмём учебную модель: горизонтальный или вертикальный сварной резервуар из стали 09Г2С, толщина стенки 8 мм, объём 50 м³, работа под наливом или небольшим избыточным давлением в пределах условий, заданных проектом. Это не описание конкретного заказа, а модель, на которой удобно показать логику ОТК.
В такой модели инженерная проверка строится не вокруг общего вопроса «качественно или нет», а вокруг измеряемых признаков: фактический размер, овальность, положение патрубков, состояние сварных соединений, объём неразрушающего контроля, параметры испытаний, состояние покрытия и комплект документов.
Как проверяют резервуар перед отгрузкой
Перед отгрузкой резервуар проверяют по последовательности, в которой один этап не подменяет другой. Сначала подтверждают, что изделие изготовлено по актуальной документации. Затем выполняют контроль геометрии, сварных соединений, испытаний, покрытия, комплектности и документов.
В полном цикле изготовления резервуара этот этап связывает производство, ОТК и передачу изделия заказчику. Это не формальность в конце работ, а финальная точка инженерной прослеживаемости.
Контроль геометрии: изделие должно совпасть с чертежом
Геометрию проверяют до испытаний и до допуска к отгрузке. Резервуар должен соответствовать рабочей документации не только по объёму, но и по фактическим размерам, положению элементов и транспортной готовности.
На этом этапе контролируют:
- общую длину, диаметр, высоту или ширину корпуса;
- овальность цилиндрической части;
- отклонение от прямолинейности образующей;
- положение днищ, опор, люков и патрубков;
- соосность и ориентацию присоединительных элементов;
- расстояние между опорами;
- размеры, влияющие на подключение и монтаж;
- транспортный габарит с учётом выступающих деталей.
В учебной карте для цилиндрического корпуса можно задать контроль овальности как разность между максимальным и минимальным диаметром в одном сечении. Например, предельное значение — не более 1% от номинального диаметра, если такой допуск установлен в рабочей документации или техкарте проекта. Это не универсальная норма для всех резервуаров, а пример того, как числовой параметр должен быть заранее задан и проверен.
Измерения выполняют рулеткой, штангенинструментом, уровнем, шаблонами, при необходимости — лазерными средствами измерения. Для сварных швов дополнительно применяют универсальный шаблон сварщика УШС-3 или аналогичный измерительный инструмент, если он предусмотрен процедурой контроля.
Допуск берётся не «по привычке производства», а из чертежа, технических условий, применимого стандарта или согласованной документации. Если на чертеже задано положение патрубка, проверяют не только наличие патрубка, но и его фактическое расположение, ориентацию и возможность подключения на объекте.
Какие швы проверяют на резервуаре
Сварные соединения проверяют по утверждённой программе контроля. Не существует одного универсального набора швов и методов для всех резервуаров: объём контроля зависит от конструкции, рабочей среды, толщины металла, типа швов, требований проекта и технической документации.
В программу контроля обычно входят соединения, которые влияют на прочность, герметичность, геометрию и присоединение элементов. Это могут быть продольные и кольцевые швы корпуса, швы приварки днищ, опор, патрубков, люков, усиливающих накладок и других элементов, если они предусмотрены конструкцией.

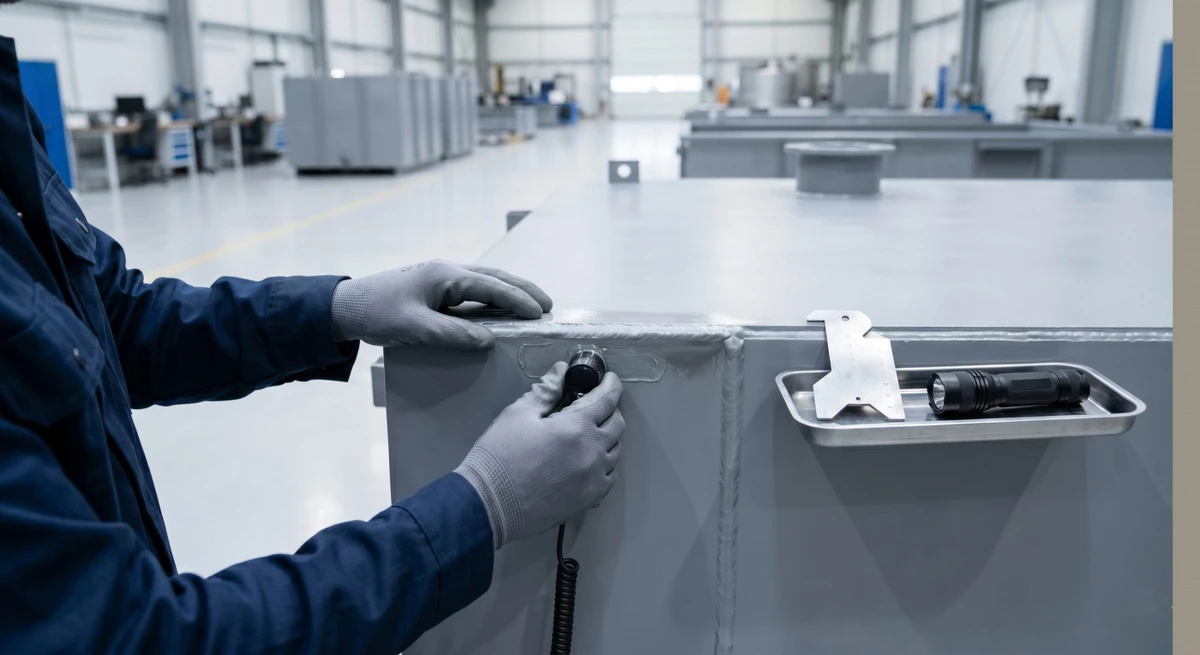

Как проверяют качество сварных соединений
Первый этап — визуальный и измерительный контроль. Инженер проверяет поверхность шва, форму валика, плавность перехода к основному металлу, наличие видимых дефектов, ширину шва, высоту усиления, смещение кромок и зоны сопряжения. Для измерений применяют УШС-3, штангенциркуль, лупу, линейку или другой инструмент, предусмотренный процедурой.
В учебной модели для резервуара из стали 09Г2С толщиной 8 мм контрольная карта может задавать следующие параметры: отсутствие трещин, прожогов, кратеров и свищей; высота усиления шва — по техкарте сварки; подрезы и смещения кромок — в пределах, установленных рабочей документацией и нормами оценки. Конкретные значения должны быть заданы проектом, ТУ, технологической картой или применимым стандартом.
Второй этап — неразрушающий контроль. Это не один универсальный метод, а группа методов проверки, которые назначаются под конкретное изделие. В зависимости от документации могут применяться ультразвуковой контроль, радиографический контроль, капиллярный контроль или другие методы. ГОСТ 3242-79 устанавливает методы контроля качества сварных соединений, а ГОСТ Р 55724-2013 относится к ультразвуковым методам контроля сварных соединений.
В контрольной карте по сварке должны быть конкретные ответы:
- какие швы контролируются;
- каким методом выполняется контроль;
- какой объём контроля задан;
- какие нормы оценки применяются;
- какой документ оформляется по результату;
- что считается основанием для ремонта или повторной проверки.
Для демонстрационной модели можно задать такой объём: все сварные соединения проходят визуальный и измерительный контроль; продольные швы корпуса и швы приварки днищ дополнительно проверяются ультразвуком в объёме, установленном программой контроля; кольцевые швы контролируются выборочно или полностью в зависимости от требований проекта; швы патрубков и люков дополнительно проверяются, если это предусмотрено конструкцией и документацией.
Такой пример не заменяет проектную программу контроля. Он показывает инженерную логику: чем выше влияние шва на герметичность, прочность и монтажную готовность, тем точнее должны быть заданы метод, объём и документальное подтверждение.
Проверяют ли резервуар на герметичность
Да, если проверка герметичности предусмотрена проектом, ГОСТ, ТУ, договором или программой испытаний. Вид испытания зависит от конструкции изделия, рабочей среды, условий эксплуатации и технической базы резервуара.
Для резервуаров под налив может применяться проверка наливом воды до заданного уровня или другие методы, предусмотренные документацией. Для сосудов и аппаратов, которые попадают в область применения ГОСТ 34347-2017, гидравлическое испытание проводится по требованиям этого стандарта и технической документации.
В учебной модели испытание можно описать так: резервуар заполняется водой, температура испытательной жидкости принимается по документации; при отсутствии указаний для сосудов по ГОСТ 34347-2017 используется диапазон от 5 до 40 °C. Давление или уровень заполнения, выдержка и критерии приёмки указываются в программе испытаний.
Если резервуар проверяется под пробным давлением, выдержка должна соответствовать технической документации; для сосудов по ГОСТ 34347-2017 она должна быть не менее 15 минут. В рабочих программах могут встречаться интервалы 10–30 минут, но для изделия, попадающего под конкретный норматив, нижняя граница не должна противоречить этому нормативу. Если резервуар работает без давления и испытывается наливом воды, выдержка назначается отдельно; для сосудов без давления по ГОСТ 34347-2017 испытание наливом воды выполняется с выдержкой не менее 4 часов.
В акте испытаний должны быть указаны:
- вид испытания;
- основание для его проведения;
- испытательная среда;
- давление, уровень заполнения, выдержка или другой контрольный параметр;
- температурные условия, если они влияют на методику;
- дата и условия проведения;
- результат осмотра;
- ответственные лица;
- вывод о соответствии.
Для заказчика важен не сам факт фразы «испытано», а связь испытания с технической базой. Если в проекте или договоре предусмотрен один порядок проверки, а в документах отражён другой, изделие может пройти цеховую проверку, но вызвать вопросы при приёмке.
Покрытие и поверхность: контроль перед транспортировкой
Если антикоррозионное покрытие входит в состав поставки, его проверяют до отгрузки отдельно от сварки и геометрии. Покрытие должно быть не просто нанесено, а принято по параметрам, которые указаны в ТЗ, спецификации покрытия, проекте или договоре.
Обычно проверяют:
- визуальное состояние поверхности: пропуски, подтёки, вздутия, включения, механические повреждения;
- готовность покрытия к транспортировке после нанесения и выдержки;
- толщину сухого слоя, если она задана документацией;
- адгезию или сплошность, если такие проверки предусмотрены условиями эксплуатации;
- защиту зон, которые могут повреждаться при погрузке, креплении и перевозке.
Если покрытие повреждено уже на объекте, установить границу ответственности сложнее. Поэтому состояние поверхности фиксируют до передачи изделия в отгрузку.
Контрольная карта перед отгрузкой
Ниже — демонстрационная модель контрольной карты. Это не форма внутреннего документа компании и не описание конкретного проекта. Такая структура показывает, как инженер ОТК связывает требование, действие и подтверждающий документ.
- Исходные требования: чертёж, спецификация, ТЗ, требования к материалу, сварке, покрытию, испытаниям и документам → контрольная база определена, противоречия вынесены на согласование.
- Материал: сталь 09Г2С или другая марка по проекту, толщина листа, документы качества на прокат → сертификаты и отметка входного контроля.
- Геометрия: габариты, овальность, днища, опоры, патрубки, люки, транспортное положение → лист замеров, отметка ОТК или перечень замечаний.
- Сварные соединения: швы и зоны по программе контроля → акт визуального и измерительного контроля, протоколы неразрушающего контроля, если он предусмотрен.
- Испытания: вид испытания, вода или другая испытательная среда, температура, давление или уровень заполнения, выдержка, результат → акт или протокол испытания с привязкой к изделию.
- Покрытие: состояние внутренней и наружной поверхности, толщина сухого слоя, адгезия или сплошность, если они заданы документацией → отметка ОТК или документ по покрытию.
- Комплектность: корпус, опоры, патрубки, люки, крепления, ответные элементы, лестницы, площадки, заглушки → ведомость комплектности или отметка по спецификации.
- Документы: паспорт изделия, документы на металл, документы по сварочным материалам, акты и протоколы контроля, испытаний, документы по покрытию → комплект документов готов к передаче заказчику.
- Отгрузочная готовность: маркировка, защита кромок и покрытия, схема строповки, точки крепления, условия упаковки и погрузки → изделие допущено к отгрузке.
Смысл такой карты — в прослеживаемости. Каждое требование должно иметь контрольное действие и документ, который подтверждает результат.
Какие документы подтверждают готовность к отгрузке
Документы — часть качества резервуара. Без них изделие сложно принять, поставить на внутренний учёт, передать в монтаж, обслуживать и предъявлять при технической проверке.
Состав документации зависит от изделия и договора, но перед отгрузкой обычно проверяют:
- паспорт изделия или иной документ, предусмотренный технической базой;
- сертификаты или документы качества на металл;
- документы на комплектующие, если они входят в состав поставки;
- документы на сварочные материалы, если их передача предусмотрена;
- акты визуального и измерительного контроля;
- протоколы неразрушающего контроля, если он проводился;
- акты или протоколы испытаний;
- документы по покрытию, если покрытие входит в заказ;
- чертёж или исполнительную схему, если она предусмотрена договором;
- упаковочный лист или ведомость комплектности.
Проверка документов проводится не после погрузки, а до неё. Если изделие уже стоит на транспорте, а в комплекте не хватает акта испытаний или протокола контроля, отгрузка превращается в организационный спор. Правильный порядок — сначала закрыть контроль и документы, затем выпускать изделие к отгрузке.
Как понять, что резервуар прошёл контроль
Резервуар прошёл контроль не тогда, когда завершены сварка и окраска. Он прошёл контроль, когда закрыты все назначенные точки проверки и нет незавершённых замечаний, влияющих на приёмку, монтаж или эксплуатацию.
Минимальная логика готовности такая:
- геометрия соответствует утверждённому чертежу;
- сварные соединения проверены в заданном объёме;
- испытания выполнены и оформлены;
- покрытие принято, если оно входит в состав поставки;
- комплектность соответствует спецификации;
- документы собраны и связаны с конкретным изделием;
- отгрузочные условия понятны: масса, габарит, строповка, крепление, ответственность за погрузку.
Если эти условия выполнены, отгрузка становится продолжением управляемого производственного процесса. Если нет, изделие может быть готово физически, но не готово технически.
Что даёт такой порядок контроля
Контроль перед отгрузкой снижает неопределённость для всех участников проекта. Инженер заказчика видит, какие параметры проверены. Снабжение понимает, какой комплект документов будет передан. Руководитель проекта получает не обещание «всё готово», а подтверждённую точку готовности.
Для заказчика это снижает риск ситуации, когда изделие уже изготовлено, но не может быть принято из-за незакрытых протоколов, испытаний или документов. Для производителя такой порядок дисциплинирует процесс: каждое требование заранее связано с методом контроля и подтверждающим документом.
Если резервуар изготавливается под проект, заранее согласуйте не только конструкцию и цену, но и программу контроля: какие швы проверяются, какие испытания проводятся и какие документы передаются перед отгрузкой. Это особенно важно при заказе ёмкостного оборудования, где качество подтверждается не общей готовностью изделия, а конкретным контрольным маршрутом.
Резюме
Инженерный контроль перед отгрузкой должен быть параметрическим: материал, геометрия, швы, испытания, покрытие, комплектность и документы проверяются не общими словами, а по заданной программе.
Предсказуемый результат строится на простом принципе: каждое техническое требование должно быть связано с методом контроля и документом, который подтверждает выполнение. Тогда резервуар передаётся заказчику не как «готовое изделие со слов производителя», а как проверенный объект с понятной инженерной прослеживаемостью.
