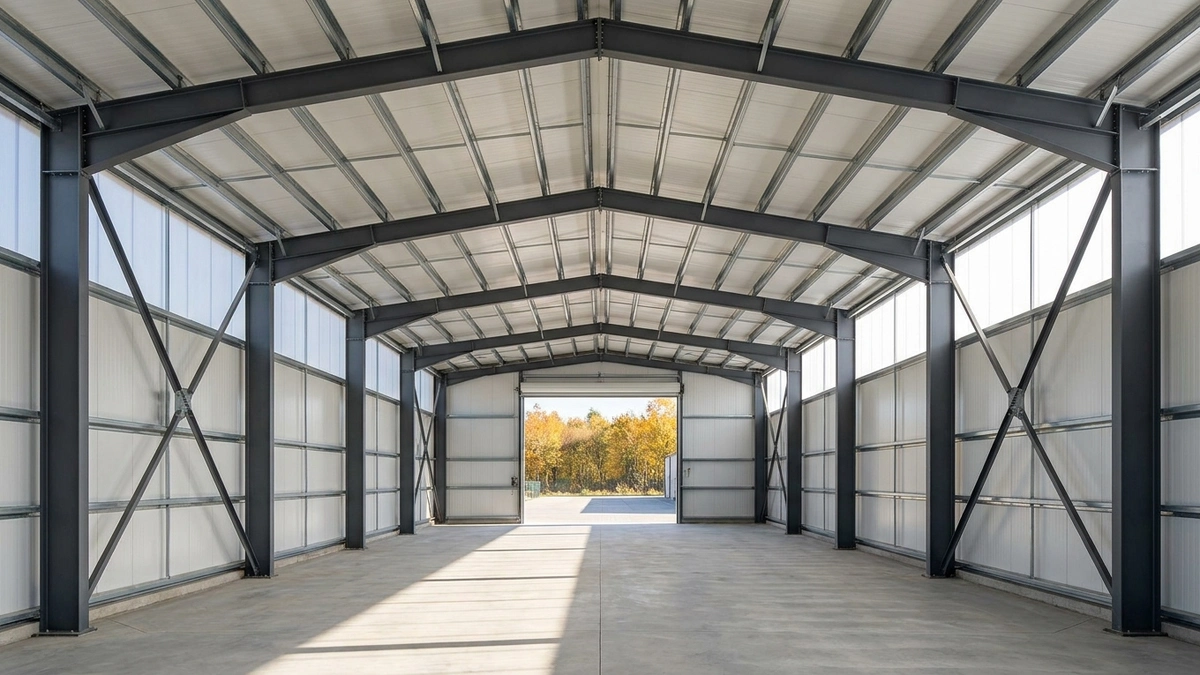

Прогоны, связи и фахверк: где снизить массу металлокаркаса в пределах норм

23 Октября, 2026

Если два варианта каркаса отличаются по массе на условные 8%, у техдиректора и ГИПа вопрос: какая часть этой разницы лежит во второстепенном контуре — прогонах, связях и фахверке — и где законная граница их оптимизации. На учебном расчёте разберём, что даёт оптимизация металлокаркаса за счёт прогонов, связей и фахверка и насколько облегчение этих элементов уменьшает нагрузку на основную раму.

Где во второстепенном контуре ищут запас

Конструктивная схема, сетка колонн и шаг рам фиксируются на стадии П; на стадии КМ уже открыты подбор сечений и второстепенные элементы. Именно здесь, до КМД, решения по прогонам, связям и фахверку дёшевы: они не задевают деталировку и цех. Вопрос «сколько из 8% лежит во второстепенном контуре» показывает распределение разницы: какую часть дают прогоны, связи и фахверк, а какую — другие законные рычаги: проектные решения, определяющие стоимость металлокаркаса — марка стали и схема основной рамы.

Учебный объект (учебный пример): металлокаркас одноэтажного производственно-складского здания 24 × 72 м, шаг рам 6 м, без мостовых кранов, III снеговой район (Sg = 1,5 кПа по СП 20.13330). Все числа ниже — учебные, с пометкой допущений.

Кровельные прогоны: со швеллера на неразрезной оцинкованный профиль

Потенциальный резерв — переход с разрезных прогонов из горячекатаного швеллера (ГОСТ 8240) на многопролётные неразрезные прогоны из оцинкованных холодногнутых Z- и C-профилей по СП 260.1325800.2023. На скатной кровле швеллер работает как однопролётная балка в условиях косого изгиба; у Z-профиля полки разной ширины, над ригелем один профиль вкладывается в другой с нахлёстом — получается неразрезная многопролётная схема, в которой изгибающий момент перераспределяется между опорой и пролётом и сечение используется полнее.

Неразрезной тонкостенный прогон работает в расчёте при четырёх условиях (учёт обязательный):

• Раскрепление верхнего пояса настилом или сэндвич-панелями: именно жёсткий диск покрытия обеспечивает устойчивость тонкостенного сечения; на податливом креплении (например, фальц на скользящих кляммерах) устойчивость и необходимость дополнительных связей подтверждаются только расчётом.
• Тяжи в пролёте для восприятия скатной составляющей и фиксации геометрии до укладки кровли (учебное допущение: один-два ряда на шестиметровый шаг).
• Местные снеговые мешки у парапетов, перепадов высот и фонарей (СП 20.13330, п. 10.3): в этих зонах локальная нагрузка выше средней по кровле, и предел облегчения задаёт норма, а не запас.
• Среда эксплуатации: цинковое покрытие класса Z275 — типовое для лёгких стальных тонкостенных конструкций (ЛСТК); в химически агрессивных средах применимость тонкостенного профиля проверяют по технической документации производителя.

Насколько облегчение прогонов разгружает основную раму

Снеговая нагрузка на кровлю не равна весу снега на земле: нормативная S₀ = ce·ct·μ·Sg, где Sg — нормативный вес снегового покрова (III район — 1,5 кПа, IV — 2,0 кПа), а расчётная нагрузка — S₀, умноженная на коэффициент надёжности 1,4 (СП 20.13330, разд. 10). При базовых ce = ct = μ = 1 и уклоне менее 10° (учебные допущения) расчётная снеговая нагрузка — 2,1 кПа (≈ 214 кг/м²) в III районе и 2,8 кПа (≈ 285 кг/м²) в IV.

К ней прибавляется постоянный вес покрытия — прогоны, утеплитель, сэндвич-панель (учебный пример: 40–60 кг/м²; коэффициенты надёжности по слоям — 1,05–1,2 по табл. 7.1 СП 20.13330, в примере условно принят 1,1). Снижение собственного веса покрытия на условные 8–10 кг/м² уменьшает расчётную постоянную нагрузку на 0,09–0,11 кПа. В полной расчётной нагрузке на покрытие это около 3–4% — порядок единиц процентов. Вывод: в снеговых районах III–IV нагрузку держит снег, поэтому облегчение прогонного контура почти не разгружает ригель и колонны; выгода остаётся в весе самого прогонного контура и в монтаже металлоконструкций.

Связи и фахверк: рациональные сечения, а не исключение

Связи металлокаркаса и фахверк оптимизируют подбором сечения и расстановкой по пространственному расчёту. В складских каркасах часто ставят вертикальные крестовые связи из уголка по колоннам в торцах (учебный пример); при больших свободных длинах сечение определяет не прочность, а предельная гибкость (СП 16.13330.2017, п. 10.4: для сжатых элементов — табл. 32, для растянутых — табл. 33). Переход со спаренных уголков на замкнутые профили — квадратные электросварные трубы (ГОСТ 13663) или гнутые замкнутые сварные профили (ГОСТ 30245) — при равной несущей способности часто даёт меньше массы и проще в цеху; выбор делает расчёт. Фахверк и стеновые прогоны включаются в пространственную модель: учёт фактического раскрепления стеновыми прогонами сокращает расчётную длину, но окончательный эффект показывает расчёт именно этой схемы.

Для ГИПа и ПТО фиксация простая: связи обязательны по п. 15.4 СП 16.13330.2017 — они дают геометрическую неизменяемость и безопасную выверку при монтаже; оптимизация работает через сечение и схему.

Сколько из 8% может дать второстепенный контур

Вклад второстепенного контура в разницу задают две величины: какая доля массы каркаса приходится на прогоны, связи и фахверк и насколько глубоко облегчён сам контур. Оба показателя читаются из спецификации металлоконструкций (КМ): масса второстепенного контура, делённая на массу каркаса, — верхняя граница возможного вклада; разница масс контура в двух вариантах — вклад фактический. Учебная иллюстрация (не расчёт объекта): если контур занимает четверть массы каркаса и облегчается на треть, он даёт около 8 процентных пунктов общей разницы; если пятая часть массы и облегчение на десятую — около двух. При этом облегчение прогонов, как показано выше, почти не разгружает основную раму: в разнице масс участвует сам контур, а не снятая с рамы нагрузка. Вклад второстепенного контура в условные 8% не угадывается заранее — он определяется спецификацией конкретного объекта или данными завода.

Тренд: по прогнозу «Северсталь Стальные Решения» от 12.11.2025, потребление металлоконструкций может вырасти до 2,9 млн т к 2030 году — после ожидаемого снижения в 2026 году (в 2025-м — 2,1 млн т), а доля ЛСТК в потреблении — с 7 до 9%. Прогноз участника рынка, а не данные по смете; для проекта он означает одно: Z- и C-прогоны в КМ будут попадаться чаще, и эффект каждого из них придётся проверять расчётом под конкретный объект.

Что проверить в КМ: прогоны, связи и фахверк

Что запросить по второстепенному контуру до КМД

Снижение металлоёмкости каркаса за счёт прогонов, связей и фахверка оценивают по спецификациям двух вариантов. Размер резерва зависит от исходной массы этих элементов и принятых расчётных решений. Решение принимается на стадии КМ, пока прогонную схему и расчётную модель можно менять дёшево. Если рассматривается облегчённый вариант, запросите у завода вариантную проработку прогонной системы и связей с расчётом металлоконструкций и технико-экономическим сравнением — расчёт покажет, какую нагрузку несёт и сколько весит каждый элемент на вашем объекте. Облегчённый каркас, пришедший в виде альтернативного предложения, проверяют не по тоннажу, а по источнику разницы в массе.
