Почему одинаковая опора ЛЭП требует разной проверки на разных участках
Одинаковое типовое обозначение опоры ЛЭП не означает, что решение можно без проверки перенести на другой участок воздушной линии. В спецификации опора может выглядеть идентично: совпадают тип, функция, масса, конструктивная схема. Но применимость подтверждается не обозначением, а условиями работы на конкретной трассе. На демонстрационной расчётной модели разберём, как инженерная проверка меняет вывод о применимости, когда меняются ветер, гололёд, температура, сейсмичность, грунт, фундаментная часть и расчётные режимы. Два участка модели: Свердловская область (Урал) и Московская область, одна условная металлическая промежуточная опора ВЛ 110 кВ.
Что проверяется в модели
В модели три уровня данных:
- нормативный ориентир — ПУЭ, СП по нагрузкам, основаниям, сейсмике и стальным конструкциям;
- учебное вводное — условное значение, принятое только для демонстрации логики;
- инженерная проверка — вывод о том, что происходит с типовым решением при заданных вводных.
Нормативная рамка: ПУЭ гл. 2.5, СП 20.13330, СП 14.13330, СП 22.13330, СП 16.13330, ГОСТ 27751.
Для ВЛ выше 1 кВ в этой модели важны как минимум несколько ориентиров ПУЭ: п. 2.5.38 — учёт климатических условий при расчёте ВЛ и их элементов; п. 2.5.40 — нормативные значения ветрового давления и толщины стенки гололёда на высоте 10 м с повторяемостью 1 раз в 25 лет; п. 2.5.52 — определение ветровой нагрузки при гололёде на провод или трос с учётом условной толщины стенки гололёда, принимаемой по п. 2.5.48. В статье они используются как нормативная рамка, а не как готовый расчёт конкретной опоры.
Два участка модели
- Участок А — Свердловская область, Урал. Более жёсткий набор климатических и проектных вводных: ветер, гололёд, пониженная температура, сейсмическое требование и грунтовое ограничение.
- Участок Б — Московская область. Менее жёсткий набор вводных по тем же группам параметров.

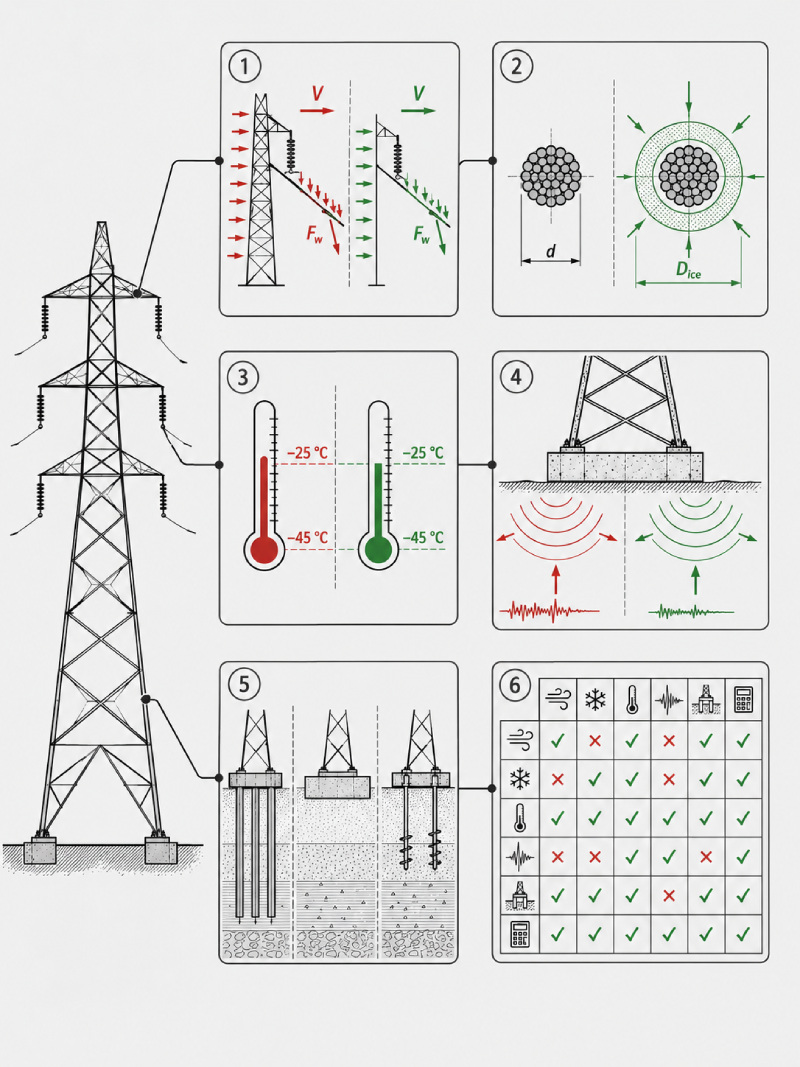

Шаг 1. Ветровая нагрузка
Ветровая нагрузка определяет поперечную работу конструкции: усилия в проводах, тросах, траверсах, стойке, поясах и раскосах зависят от ветрового района участка, высоты приложения нагрузки, типа местности, пролёта и схемы подвески. Участок А с более высоким ветровым районом при одинаковой конструктивной схеме создаёт повышенное требование к поясам, раскосам, узлам сопряжения и общей устойчивости.
По ветровому ограничению: ветровые вводные участка определяют, проходит ли типовое решение по поперечным усилиям, устойчивости и работе узлов.
Шаг 2. Гололёдная нагрузка
Гололёд увеличивает массу проводов и тросов, нагружает траверсы и узлы крепления; обледеневший провод создаёт дополнительную ветровую нагрузку из-за увеличенного эффективного диаметра — сочетание «ветер при гололёде» проверяется отдельно, а не суммируется напрямую. Тяжёлый гололёдный район участка А в заданных условиях меняет вывод о применимости базовой опоры.
Что это меняет в расчёте: иное гололёдное вводное требует пересмотра работы проводов, траверс, узлов крепления и расчёта сочетания ветра при гололёде.
Шаг 3. Температурный режим
Температура влияет на тяжение проводов в расчётных режимах и задаёт требования к материалу конструкции. СП 16.13330 связывает расчётную температуру с выбором марки стали и требованиями к ударной вязкости KCU: при учебной расчётной температуре −45 °С (участок А) эти требования существенно жёстче, чем при учебной расчётной температуре −25 °С (участок Б). Применение марки стали, подобранной для умеренного климата, в условиях участка А требует отдельной проверки соответствия.
По материалу и исполнению: одинаковое обозначение опоры не подтверждает применимость марки стали и конструктивного исполнения при изменении расчётной температуры участка.
Шаг 4. Сейсмичность участка
Сейсмичность — проектное ограничение для ряда территорий: влияет не только на металлическую часть, но и на узлы крепления, фундаментную часть, анкеровку и передачу усилий в основание. Участок А с сейсмическим вводным показывает, что проектные ограничения меняют вывод по применимости даже при одинаковом шифре.
По сейсмическому ограничению: базовое исполнение опоры нельзя считать применимым только по шифру — проверяются конструкция, узлы, фундаментная часть и закрепление.
Шаг 5. Грунт и фундаментная часть
Опора передаёт усилия на фундамент и основание — применимость металлической конструкции нельзя отделить от грунтовых условий. В зависимости от грунтового вводного применяются разные конструктивные решения: свайный фундамент — при слабых или заторфованных грунтах, монолитный плитный — при несущих грунтах, анкерно-ригельный — при скальных или плотных основаниях. При грунтовом ограничении участка А меняется не только конструктив фундамента, но и расчёт передачи усилий по всей цепочке.
По фундаментной части: одинаковая металлическая опора не означает одинаковую фундаментную часть — при изменении грунтовых условий проверяется цепочка опора → фундамент → основание.
Шаг 6. Расчётные режимы
Для ВЛ учитываются нормальные, аварийные и монтажные режимы — один и тот же участок может проходить по одному и требовать дополнительной проверки по другому. На участке А совокупность всех групп вводных создаёт наиболее нагруженную расчётную ситуацию, на участке Б — менее нагруженную. Один шифр, разные расчётные итоги.
По совокупности режимов: применимость подтверждается не отдельным параметром, а совокупностью расчётных режимов и проектных ограничений. Шифр опоры не заменяет инженерную проверку.
Сводная таблица проверки
| Параметр | Нормативный ориентир (значения — условные) | Участок А: Свердловская область, Урал | Участок Б: Московская область | Как влияет на применимость |
|---|---|---|---|---|
| Ветровая нагрузка | ПУЭ гл. 2.5, СП 20.13330 | Более жёсткое ветровое вводное | Менее жёсткое ветровое вводное | Поперечные усилия, устойчивость, пояса, раскосы и узлы |
| Гололёдная нагрузка | ПУЭ гл. 2.5, СП 20.13330 | Более жёсткое гололёдное вводное | Менее жёсткое гололёдное вводное | Вертикальные нагрузки, тяжение проводов, траверсы и узлы крепления |
| Температурный режим | ПУЭ гл. 2.5, СП 16.13330, СП 131.13330 | −45 °С (учебное вводное): требования к марке стали и KCU по СП 16.13330 жёстче | −25 °С (учебное вводное): иные требования по марке стали и KCU | Выбор марки стали, ударная вязкость KCU, тяжение проводов |
| Сейсмичность | СП 14.13330 | Требует проверки узлов, фундамента и закрепления | В заданных вводных не требует изменения базового исполнения | Работа конструкции и фундаментной части при динамических воздействиях |
| Грунт и основание | СП 22.13330 | Требует проверки фундаментной части: тип фундамента, глубина, анкеровка | В заданных вводных допускает базовую фундаментную схему | Тип фундамента (свайный / монолитный / анкерно-ригельный) и передача усилий |
| Расчётные режимы | ПУЭ гл. 2.5, проектная расчётная схема | Более жёсткая совокупность режимов | Менее жёсткая совокупность режимов | Итоговый вывод о применимости типового решения |
| Вывод модели | Демонстрационная расчётная логика | Базовое исполнение требует доработок или отдельной проектной проверки | При заданных вводных базовое исполнение может быть применимо | Одинаковое обозначение — разные инженерные выводы |
Почему это важно
Для заказчика одинаковое обозначение выглядит как удобная точка сравнения: можно запросить цену, срок и массу.
Для инженера — только начало проверки. Без условий участка поставщики считают разные решения под одним названием: один — базовое исполнение, другой — усиление элементов, третий — проверку фундаментной части.
КП нельзя сравнивать только по цене: нужно знать, какие вводные приняты — ветер, гололёд, температура, фундаментная часть, расчётные режимы и граница проверки применимости. Если эти данные не зафиксированы до запуска, вопрос возвращается позже — при расчёте, изготовлении, поставке или подготовке монтажа.

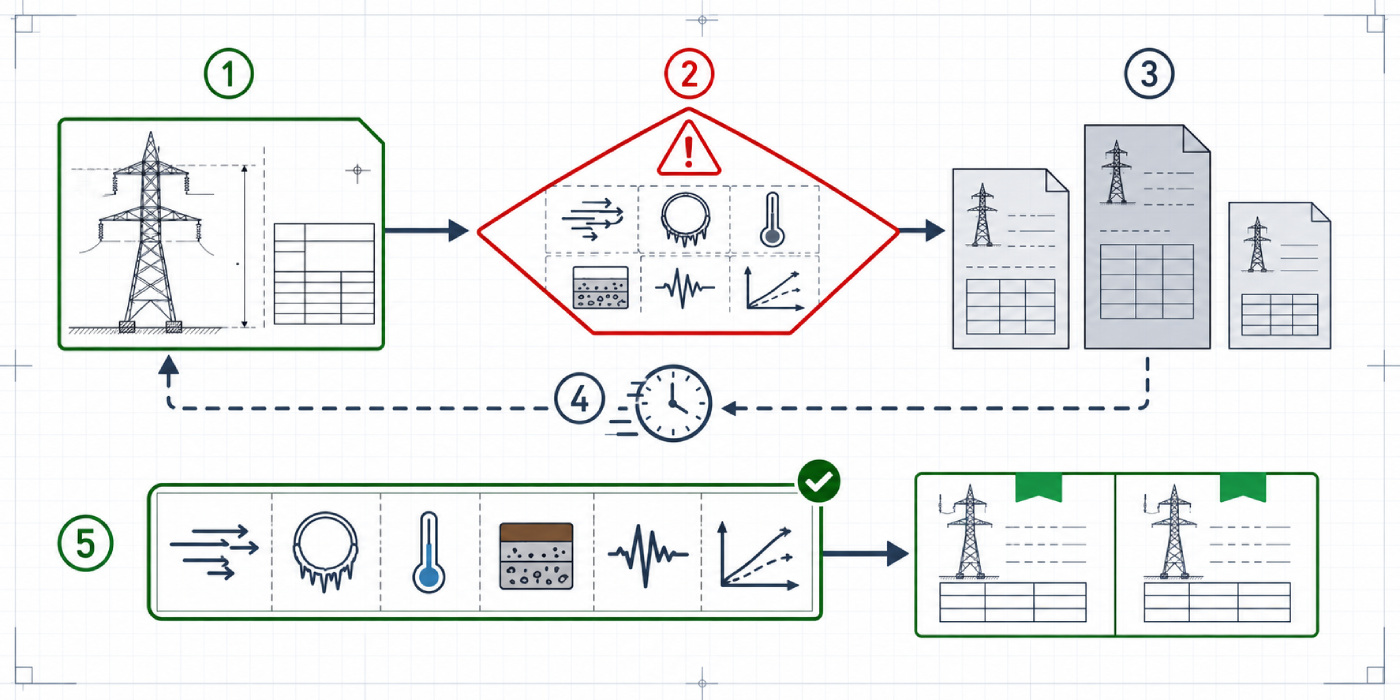

Как фиксировать проверку применимости
До запуска в производство нужно зафиксировать:
- какие климатические вводные приняты для участка;
- какие проектные ограничения влияют на решение;
- какая функция опоры рассматривается в схеме ВЛ;
- какие расчётные режимы подлежат проверке;
- где проходит граница проектной, заводской и монтажной ответственности;
- какой документ подтверждает вывод о применимости.
Если часть данных не подтверждена, это нужно обозначить до запроса КП — иначе типовое обозначение начинает работать как замена инженерной проверки, а не как идентификатор конструкции. Логику связи между исходными данными и составом решения раскрывает раздел об исходных данных; проверку применимости под конкретный участок стоит включать в состав работ по опорам ЛЭП до запуска заказа.
Выводы модели являются учебными: в реальном проекте они заменяются расчётом по конкретной трассе, проектной документации, фактическим исходным данным и внутренней инженерной проверке производителя или подрядчика.
Резюме
Одинаковая опора ЛЭП может быть применима на одном участке и неподходящей на другом не из-за названия региона, а из-за разных условий работы. Ветровая нагрузка, гололёд, температура, сейсмичность, грунт, фундаментная часть и расчётные режимы формируют расчётную ситуацию.
Типовое обозначение помогает идентифицировать конструкцию, но не подтверждает её применимость. Применимость подтверждает только инженерная проверка: вводные участка → нормативная и проектная база → расчётные режимы → вывод по типовой опоре. Полный набор вводных позволяет подрядчику сформировать предложение, а заказчику — сравнить КП на равных условиях. Тогда подрядчик считает не абстрактную металлоконструкцию, а решение под конкретную воздушную линию.
