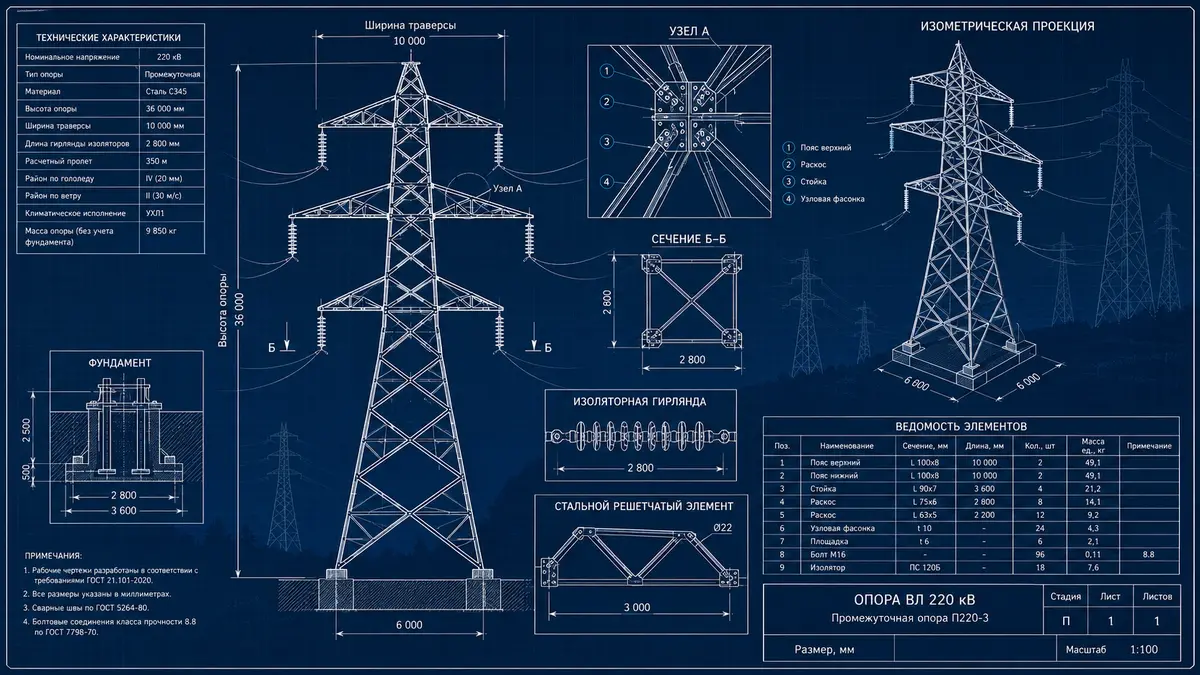

Опоры ЛЭП как инженерное решение: исходные данные, проектирование, изготовление, поставка и монтаж

10 Июня, 2026

Опора ЛЭП часто воспринимается как отдельное металлическое изделие: есть обозначение, масса, количество и цена. Для воздушной линии этого недостаточно. Опора работает в составе ВЛ: удерживает провода, грозозащитные тросы, изоляторы и арматуру в проектном положении, воспринимает расчётные нагрузки и передаёт их на основание.

Ошибка в исходных данных может проявиться не на этапе закупки, а позже — в производстве, поставке, приёмке или монтаже. Здесь опора рассматривается как инженерный элемент воздушной линии: от условий трассы и расчётной схемы до комплектности, документов и монтажной готовности.

• Что такое опора ЛЭП в составе ВЛ
• Виды опор ЛЭП и их назначение
• Из чего состоит металлическая опора ЛЭП
• Материалы и классы напряжения
• Исходные данные
• Что влияет на сроки, стоимость и качество
• Проектирование
• Изготовление
• Защита металла
• Поставка
• Монтажная готовность
• Документы
• Где чаще всего теряются требования между этапами
• Коммерческое предложение на опоры ЛЭП
• Типовые ошибки
• Контрольные вопросы перед запросом предложения

Что такое опора ЛЭП в составе ВЛ

Воздушная линия электропередачи — это линейный объект, где каждый элемент связан с общей расчётной и монтажной логикой. Опоры удерживают провода и грозозащитные тросы на заданной высоте, обеспечивают проектные габариты и воспринимают ветровые, гололёдные, вертикальные, продольные и монтажные воздействия.

Базовые требования к воздушным линиям напряжением выше 1 кВ закреплены в главе 2.5 ПУЭ. В ней ВЛ рассматривается как устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикреплённым к опорам или конструкциям инженерных сооружений. Поэтому опора проверяется не отдельно от линии, а в составе проектного решения.

Опора ЛЭП становится управляемым предметом закупки только тогда, когда в запросе зафиксированы не только тип и количество, но и проектная база, комплектность, защита металла, документы, порядок поставки и требования к монтажной готовности.

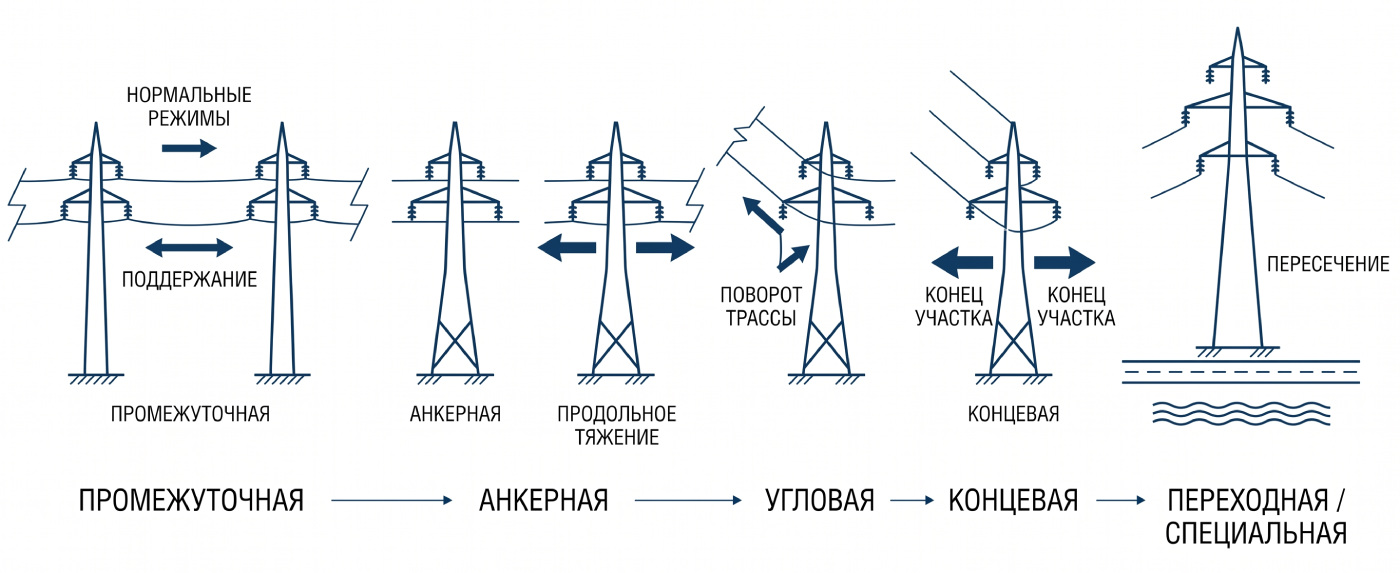

Виды опор ЛЭП и их назначение

Виды опор ЛЭП определяются функцией на трассе. Чем промежуточная опора отличается от анкерной? Промежуточная опора обычно поддерживает провода на прямом участке и работает в нормальных режимах. Анкерная фиксирует участок линии, воспринимает продольные тяжения и требует другой расчётной проверки.

• Промежуточные опоры поддерживают провода на прямых участках трассы.
• Анкерные опоры воспринимают продольные усилия и закрепляют участки линии.
• Угловые опоры устанавливаются в местах поворота трассы.
• Концевые опоры применяются в начале или конце участка ВЛ.
• Переходные и специальные опоры используются на пересечениях, переходах, нестандартных пролётах и участках с особыми ограничениями.

Назначение опоры влияет на расчётные усилия, габариты, фундаментную часть, комплектность, массу, логистику и монтаж. Поэтому выбор опоры является не закупочным действием, а частью инженерного решения по линии.

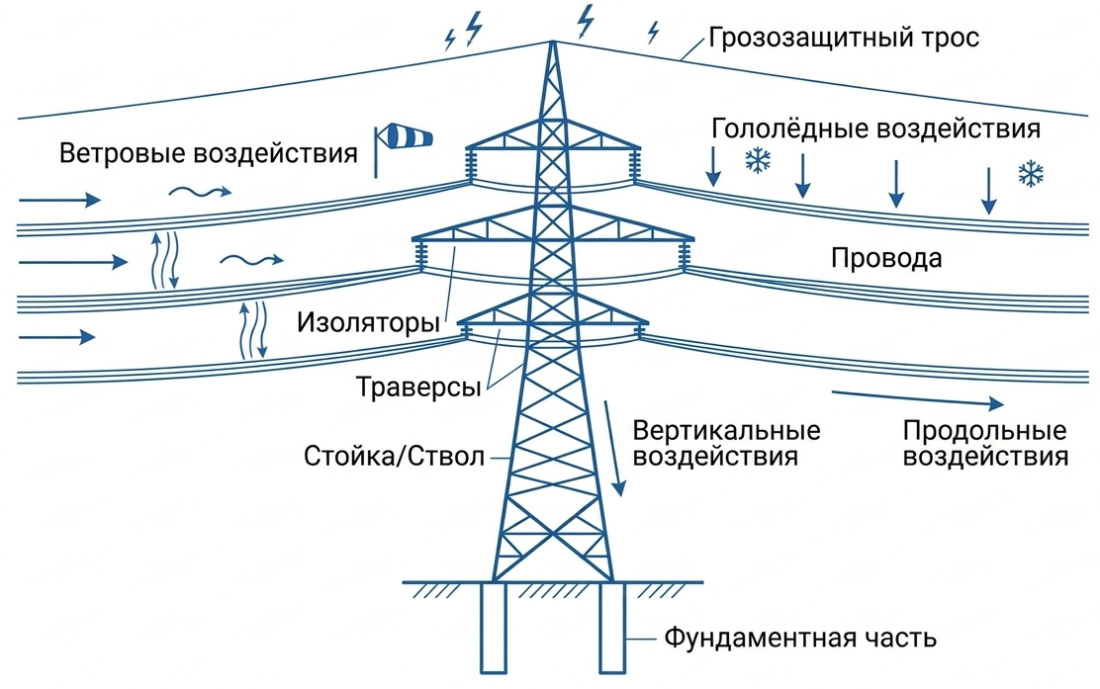

Из чего состоит металлическая опора ЛЭП

Конструкция опоры зависит от типа, класса напряжения, расчётных нагрузок и условий монтажа. Металлическая опора может включать стойку или ствол, траверсы, раскосы, пояса, диафрагмы, фланцы, узлы крепления изоляторов, элементы для грозотроса, болтовые или сварные соединения, маркировку отправочных элементов и узлы сопряжения с фундаментом.

Траверсы задают положение проводов и гирлянд изоляторов. Стойка или ствол воспринимает основные усилия и передаёт их на основание. Раскосы и связи обеспечивают пространственную работу конструкции, а фундаментная часть передаёт нагрузки в основание.

Каждый элемент должен быть отражён в рабочей документации, спецификации, маркировке отправочных единиц и составе передаваемых документов.

Материалы и классы напряжения

В проектах воздушных линий применяются металлические, железобетонные, деревянные или комбинированные решения. В этой статье основной фокус сделан на металлических опорах ЛЭП как стальных конструкциях заводского изготовления, где важны проектная документация, производство, защита металла, комплектность и контроль геометрии.

Железобетонные и деревянные опоры относятся к другим конструктивным решениям со своей логикой изготовления, транспортировки и монтажа. Сравнивать их с металлическими корректно только в рамках условий конкретной линии.

Класс напряжения также влияет на решение. Опоры ВЛ 10 кВ, 35 кВ, 110 кВ, 220 кВ и выше отличаются не только габаритами. Меняются расстояния, схемы подвески, нагрузки, арматура, фундаментная часть, монтаж и состав проектной документации.

Для объектов в российской нормативной рамке исходные данные по ВЛ связываются с ПУЭ, СП по нагрузкам и рабочей документацией объекта. Это позволяет не подменять инженерную проверку общим обозначением опоры.

Исходные данные

Исходные данные — основа всей цепочки. Если они неполные, неопределённость переходит в проектирование, закупку, производство, комплектность, документы, поставку и монтаж. Позднее это приводит к пересогласованиям, несопоставимым коммерческим предложениям (КП) и спорной зоне ответственности.

Что нужно передать производителю для расчёта опор ЛЭП? Минимально нужны параметры линии, условия участка, назначение опор, расчётные и климатические вводные, проектная база, требования к изготовлению, защите металла, комплектности, поставке и документам.

• Назначение линии: строительство, реконструкция, ремонт, замена участка, класс напряжения, схема линии, наличие грозозащитного троса.
• Участок и условия применения: регион, трасса, пролёты, углы поворота, пересечения, рельеф, ограничения по доставке и складированию.
• Тип и назначение опор: промежуточные, анкерные, угловые, концевые, переходные или специальные; место каждой опоры в схеме ВЛ.
• Расчётные и климатические вводные: ветровые и гололёдные воздействия, температурные условия, расчётные режимы, особые условия трассы.
• Проектная база: стадия проектирования, проектная и рабочая документация, чертежи КМ или КМД, спецификации и технические требования.
• Требования к изготовлению и защите металла: материал, узлы, соединения, контроль, маркировка, способ антикоррозионной защиты и документы подтверждения.
• Поставка и документы: состав поставки, порядок отгрузки, очередность партий, требования к монтажной готовности и перечень сопроводительных документов.

Основной базой для проверки состава решения выступает проектная и рабочая документация. Для линейных объектов состав проектной документации определяется установленными требованиями, а спецификация оборудования, изделий и материалов выполняется по правилам СПДС.

Чтобы ничего не упустить при подготовке запроса, скачайте [Чек-лист для запроса КП на опоры ЛЭП (PDF)].

Документ можно передать снабжению, ПТО или проектировщику — он охватывает все этапы от исходных данных до монтажной готовности.

Что влияет на сроки, стоимость и качество

Экономика решения формируется до производства. Дополнительные затраты часто появляются не из-за стоимости металла, а из-за уточнения требований после запуска работ: изменения проекта, пересмотра состава поставки, повторной логистики или доукомплектования партии.

Стоимость опор ЛЭП зависит не только от массы металла. На цену влияют тип опоры, класс напряжения, расчётные нагрузки, марка стали, количество отправочных элементов, способ защиты металла, крепёж, документы, маркировка, логистика и требования к монтажной готовности.

Для одной и той же анкерной опоры изменение ветрового или гололёдного района может повлиять на сечения элементов, массу конструкции, требования к фундаментной части и состав поставки. Поэтому перед запросом КП важно передавать не только тип опоры, но и проектные климатические параметры.

Проектирование

Проектирование связывает условия линии с конструкцией опоры. На этом этапе определяется, какая опора нужна конкретному участку ВЛ, какие нагрузки она воспринимает, какие узлы и соединения применяются, какие требования будут переданы в производство и монтаж.

Проектирование опирается на ПУЭ для воздушных линий, СП 20.13330 по нагрузкам и воздействиям, СП 16.13330 по стальным конструкциям и проектную документацию конкретного объекта. Эти документы не заменяют расчёт конкретной опоры, но задают рамку: конструкция проверяется не по названию, а по нагрузкам, условиям применения и расчётной схеме.

• Исходная расчётная ситуация: место опоры на трассе, пролёты, углы поворота, провода, тросы, климатические воздействия и режимы работы.
• Конструктивное решение: тип опоры, схема, материал, узлы, соединения и габариты с учётом условий линии и будущего монтажа.
• Рабочая документация: чертежи, спецификации, требования к изготовлению, защите металла, комплектности и поставке.
• Передача требований в производство: завод должен получить актуальную версию документации, а не устные уточнения или неполный набор чертежей.

Ошибка в проектировании часто обнаруживается позже — при закупке, изготовлении или монтаже. Поэтому качество проектирования оценивается не только расчётной схемой, но и тем, насколько однозначно решение может быть реализовано производством и строительной организацией.

Изготовление

Изготовление переводит проектное решение в физическую конструкцию. Важно не просто произвести металлоконструкцию нужной массы, а обеспечить соответствие рабочей документации, геометрии, материалам, соединениям, маркировке, комплектности и требованиям контроля.

ГОСТ 23118-2019 устанавливает общие технические условия для стальных строительных конструкций. В конкретном проекте производственный цикл также определяется рабочей документацией и техническими условиями проекта или изготовителя.

В производственном цикле обычно выделяются входной контроль металла, раскрой и заготовка, механическая обработка, сборка и сварка при наличии сварных узлов, контроль геометрии, маркировка и подготовка к защите металла. Каждый этап должен быть связан с рабочими чертежами и актуальной спецификацией.

Если проект меняется после запуска в производство, нужен понятный порядок фиксации изменений: кто их выпускает, кто передаёт, кто подтверждает новую версию, что уже изготовлено и какие операции нужно корректировать.

Защита металла

Защита металла — часть инженерного решения по опорам ЛЭП. Конструкция работает на открытом воздухе, поэтому способ защиты должен соответствовать условиям эксплуатации, требованиям проекта, технологии изготовления и порядку контроля качества.

Чем отличается горячее цинкование опор ЛЭП от лакокрасочного покрытия? Горячее цинкование формирует цинковое покрытие на поверхности стальной детали и применяется как заводской способ защиты. Лакокрасочная система работает как отдельное или дополнительное покрытие и должна быть описана в проекте или технических требованиях.

Для горячих цинковых покрытий применяется ГОСТ 9.307-2021. Если проектом предусмотрена лакокрасочная или комбинированная система, её состав, подготовка поверхности и порядок контроля должны быть определены в документации или технических требованиях.

В запросе нужно заранее зафиксировать способ защиты, перечень элементов, порядок подтверждения качества покрытия и действия при повреждениях, если такой порядок предусмотрен проектом или договором. Общая формулировка «антикор» недостаточна: разные поставщики могут считать разный объём работ.

Поставка

Поставка опор ЛЭП — это не только доставка металлоконструкций на объект. В инженерной логике она включает состав партии, маркировку, комплектность, документы, порядок отгрузки, условия приёмки и готовность конструкций к следующему этапу.

Что входит в комплект поставки опор ЛЭП? Ответ зависит от проекта и договора, но в запросе нужно явно указать несущие элементы, крепёж, закладные детали, узлы крепления, маркировку, монтажные схемы, ведомости поставки и документы качества.

Состав партии проверяется по спецификации оборудования, изделий и материалов, комплектовочной ведомости, рабочей документации, договорному составу поставки и сопроводительным документам. Они позволяют определить, что должно быть отгружено, в каком составе и по каким признакам принимается партия.

В поставке нужно заранее определить физический состав, документальный состав и организационный порядок: какие элементы входят в партию, какие документы передаются, как выполняется маркировка и как закрываются расхождения.

Монтажная готовность

Монтажная готовность — это состояние, при котором поставленный комплект можно передавать в монтаж без критических неясностей по составу, маркировке, документам и ответственности. Это не обязательно означает, что монтаж выполняет тот же подрядчик, но между поставкой и монтажом должна быть понятная связка.

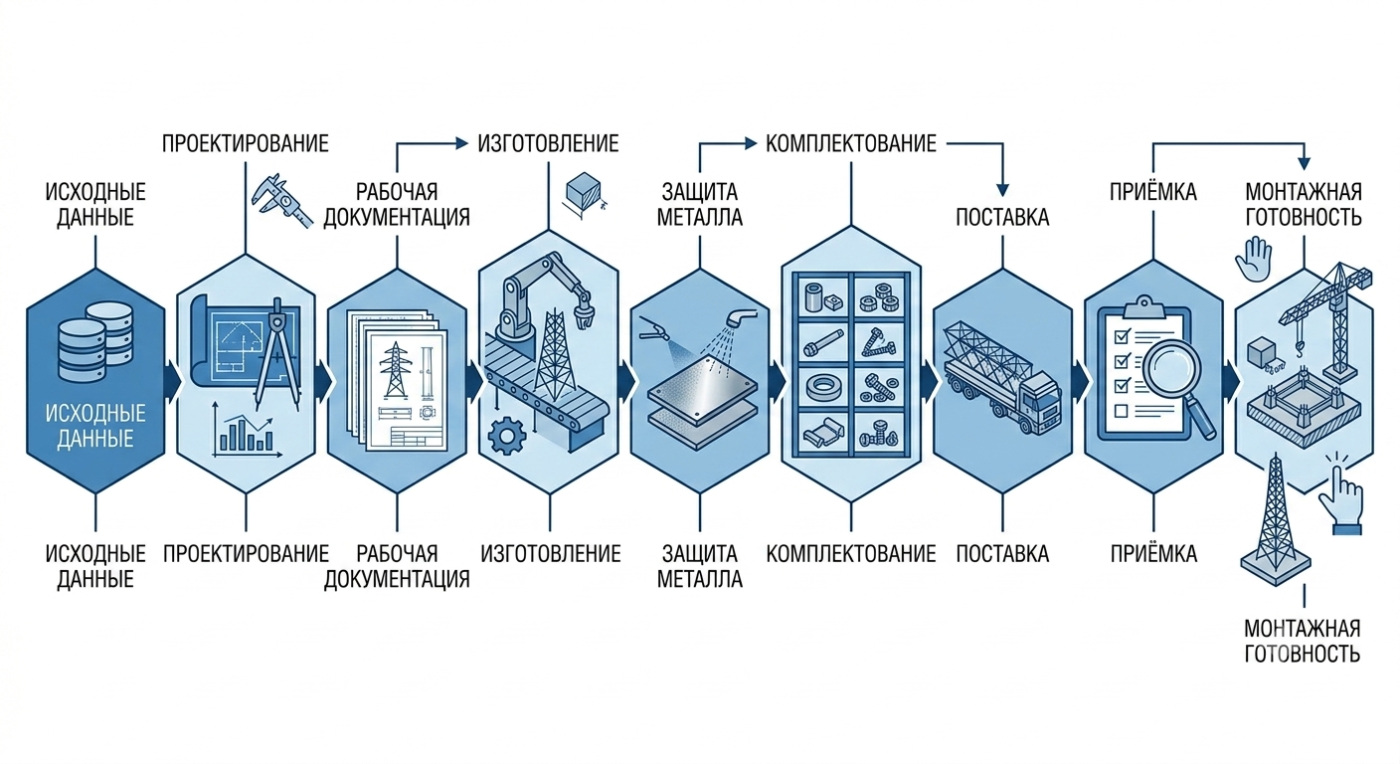

На практике монтажная готовность подтверждается сквозным процессом: рабочая документация → изготовление → контроль → комплектование → отгрузка → приёмка → передача в монтаж.

На каждом переходе должна быть контрольная точка.

Монтажная готовность включает несколько признаков: конструкции соответствуют документации, комплектность проверена, маркировка читается, документы переданы, замечания при приёмке зафиксированы, а зона ответственности до начала работ определена заранее.

Документы

Документы по опорам ЛЭП подтверждают проектную базу, состав поставки, качество изготовления, требования к материалам, защиту металла, комплектность и передачу ответственности между этапами.

В рабочей логике весь массив сопроводительной документации делится на проектную, производственную, поставочную, монтажную и документы контроля защитных покрытий.

• Проектные документы: задание, проектная документация, рабочие чертежи, спецификации, ведомости объёмов, технические требования.
• Производственные документы: документы на металл, результаты входного и операционного контроля, документы ОТК, подтверждения по узлам.
• Документы по защите металла: подтверждение применённого способа защиты и результаты контроля покрытия.
• Поставочные документы: ведомость поставки, комплектовочная ведомость, накладные, паспорта изделий, документы качества.
• Документы для передачи в монтаж: монтажная схема, перечень элементов партии, замечания при приёмке и порядок действий при расхождениях.

Состав проектной документации определяется Постановлением №87, а спецификация оборудования, изделий и материалов в составе рабочей документации выполняется по ГОСТ 21.110-2013. Конкретный перечень документов закрепляется в проекте, договоре и техническом задании.

Где чаще всего теряются требования между этапами

Проблема часто возникает не в самой конструкции, а в передаче требований между этапами. Проектировщик видит расчётную логику, закупка — цену и состав поставки, производство — рабочие чертежи, логистика — партии и маркировку, монтаж — комплект на площадке и документы приёмки.

Управляемость зависит не только от качества каждого этапа, но и от того, как требования переходят между ними. Если переход не оформлен, ошибка может проявиться позже — в документах, комплектности, сроках, монтаже или стоимости координации.

Коммерческое предложение на опоры ЛЭП

Почему КП на опоры ЛЭП от разных поставщиков нельзя сравнивать только по цене? Потому что итоговая сумма не показывает, что именно включено в предложение: проектная база расчёта, изготовление, защита металла, крепёж, маркировка, документы, график отгрузки и ответственность за изменения.

Два предложения могут выглядеть похожими по названию и цене, но отличаться по содержанию. В одном может быть учтена инженерная проверка исходных данных, маркировка, комплектовочная ведомость и документы по покрытию. В другом — только изготовление металлоконструкций по переданным чертежам. Поэтому сначала нужно сопоставить состав решения, а уже затем сравнивать итоговую стоимость.

При подготовке запроса нужно заранее определить сценарий: только изготовление по готовой документации, изготовление с инженерной проверкой запроса или связанная цепочка проектирование → изготовление → поставка → монтаж.

Если проект требует не только поставки металлоконструкций, но и связки инженерной проверки, производства, комплектования и передачи в монтаж, это нужно учитывать при выборе подрядчика, который способен связать проектирование, изготовление и поставку опор.

Типовые ошибки

Неполные исходные данные

В запросе указаны тип опоры и количество, но нет условий применения, климатических вводных, ограничений трассы и требований к документам. В результате подрядчики считают разные объёмы работ, а предложения становятся несопоставимыми.

Разрыв между проектированием и производством

Проектные решения меняются, но порядок передачи изменений на завод не определён. Участники работают по разным версиям документации, и расхождения проявляются уже при изготовлении или приёмке.

Неопределённая комплектность

Стороны по-разному понимают, что входит в поставку: конструкции, крепёж, закладные детали, маркировка, монтажная схема и документы. Комплектность нужно закреплять в спецификации и договорном составе поставки.

Общие требования к защите металла

Если в запросе нет способа защиты, требований к покрытию и документов подтверждения, поставщики могут включить в КП разные технологические решения. Внешне предложения будут похожи, но фактический объём работ окажется разным.

Перечень документов не согласован до отгрузки

Если перечень документов не согласован до производства и поставки, на приёмке может выясниться, что часть подтверждений не была предусмотрена. Состав документов должен быть указан до запуска работ.

Монтажная готовность не назначена контрольной точкой

Конструкции изготовлены и доставлены, но на площадке нет понятной маркировки, комплектовочной основы или порядка действий. Проблема переходит на монтажный этап, где исправления обычно сложнее по срокам и организации.

Контрольные вопросы перед запросом предложения

Перед тем как направить запрос производителю или подрядчику, стоит проверить, собрана ли информация, без которой КП будет неполным.

• Понятно ли, для какой ВЛ, участка и задачи требуются опоры?
• Указан ли класс напряжения, схема линии, тип провода и наличие грозозащитного троса?
• Определены ли места установки опор, пролёты, углы поворота, пересечения и ограничения участка?
• Переданы ли ветровые и гололёдные условия, предусмотренные проектом?
• Понятны ли расчётные режимы для конкретных типов опор?
• Есть ли актуальная проектная и рабочая документация, спецификации, чертежи и технические требования?
• Определены ли требования к материалам, соединениям, контролю и защите металла?
• Описан ли состав поставки: конструкции, крепёж, закладные детали, дополнительные элементы?
• Зафиксирована ли маркировка и комплектовочная основа?
• Определены ли порядок отгрузки, поэтапность партий и логика поставки под монтаж?
• Согласован ли перечень документов, передаваемых с партией?
• Понятно ли, как фиксируются замечания при приёмке и кто закрывает расхождения?
• Определена ли зона ответственности до начала монтажных работ?

Эти контрольные вопросы нужны не для замены проектирования, а для подготовки корректного запроса. Чем точнее собраны исходные данные, тем выше вероятность получить сопоставимые КП и избежать уточнений уже после запуска работ.

Резюме

Опора ЛЭП — это не изделие на складе и не строка в прайсе. Это инженерный элемент воздушной линии, применимость которого определяется назначением на трассе, классом напряжения, конструкцией, условиями применения, расчётной логикой, проектной документацией, изготовлением, защитой металла, комплектностью, поставкой, документами и монтажной готовностью.

Каждый этап формирует требования для следующего. Исходные данные задают проектирование. Проектирование определяет изготовление. Изготовление влияет на защиту металла и комплектность. Поставка должна быть связана с документами и логикой монтажа. Монтажная готовность показывает, насколько вся цепочка была организована заранее.

Корректный заказ опор ЛЭП начинается не с поиска минимальной цены, а с фиксации инженерной задачи: условий применения, документации, комплектности, защиты металла, графика поставки и зоны ответственности.

Чем точнее описаны эти условия, тем проще сравнить КП. Это снижает риск спорных ситуаций на производстве, приёмке и монтаже.
