Металлоконструкции для ангара, склада или цеха: что влияет на несущую способность каркаса

17 Июля, 2026

Два здания одинаковой площади могут требовать принципиально разных каркасов. Причина не во внешнем сходстве и не в квадратных метрах — а в расчётных параметрах, которые определяют несущую способность. Ниже — расчётная модель, показывающая, как конкретные параметры здания превращаются в сечения, узлы и класс стали.

Вводные условия модели

Это демонстрационная расчётная модель, а не реальный проект. Её цель — показать принцип: как параметры объекта трансформируются в инженерные решения. Для реального объекта расчёт ведётся по исходным данным, нагрузкам, району строительства и требованиям СП 16.13330.2017 и СП 20.13330.2016.

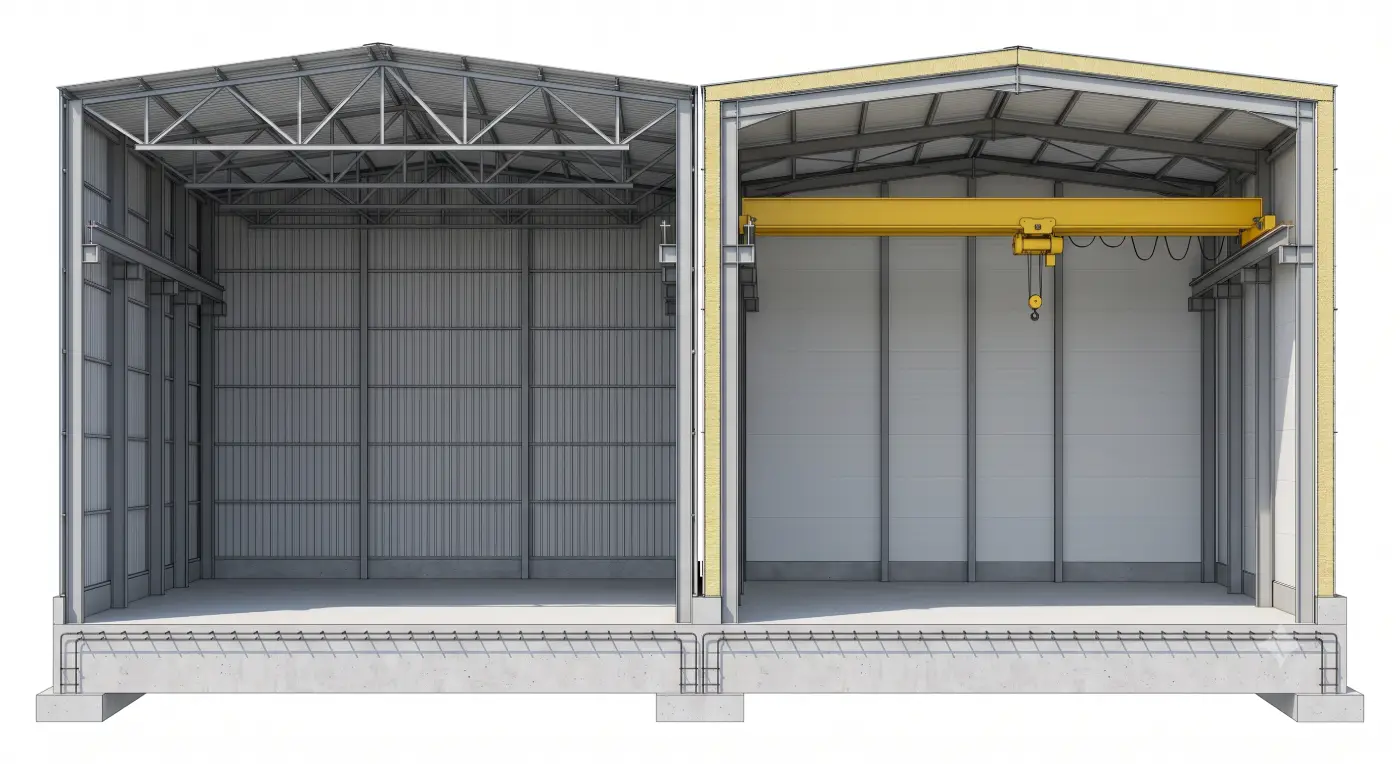

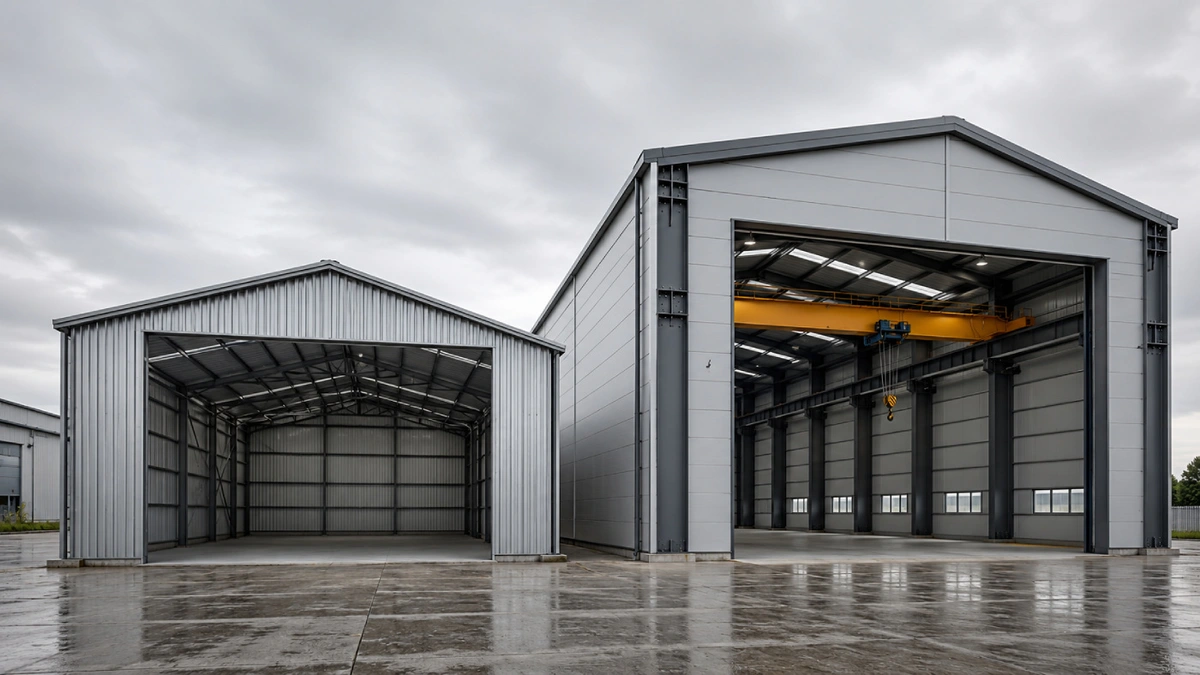

Модель сравнивает две конфигурации здания с одинаковой площадью 648 м² (18×36 м), но разными условиями эксплуатации:

• Конфигурация А — неотапливаемый склад без кранового оборудования.
• Конфигурация Б — производственный цех с опорной кран-балкой 5 т.

Оба здания расположены в III снеговом районе. По таблице 10.1 СП 20.13330.2016 для демонстрационной модели принимается нормативный вес снегового покрова Sg = 1,5 кН/м². I ветровой район. Шаг колонн — 6 м. Кровля — сэндвич-панели. Покрытие двускатное, без фонарей, перепадов высот и парапетов, угол наклона скатов не более 30°. Высоты до низа фермы — 6 м для конфигурации А и 8,4 м для конфигурации Б — заданы как исходные условия модели, а не вычислены из грузоподъёмности крана. Тип узла ферма—колонна задан как самостоятельное условие модели и не является прямым следствием наличия крана.

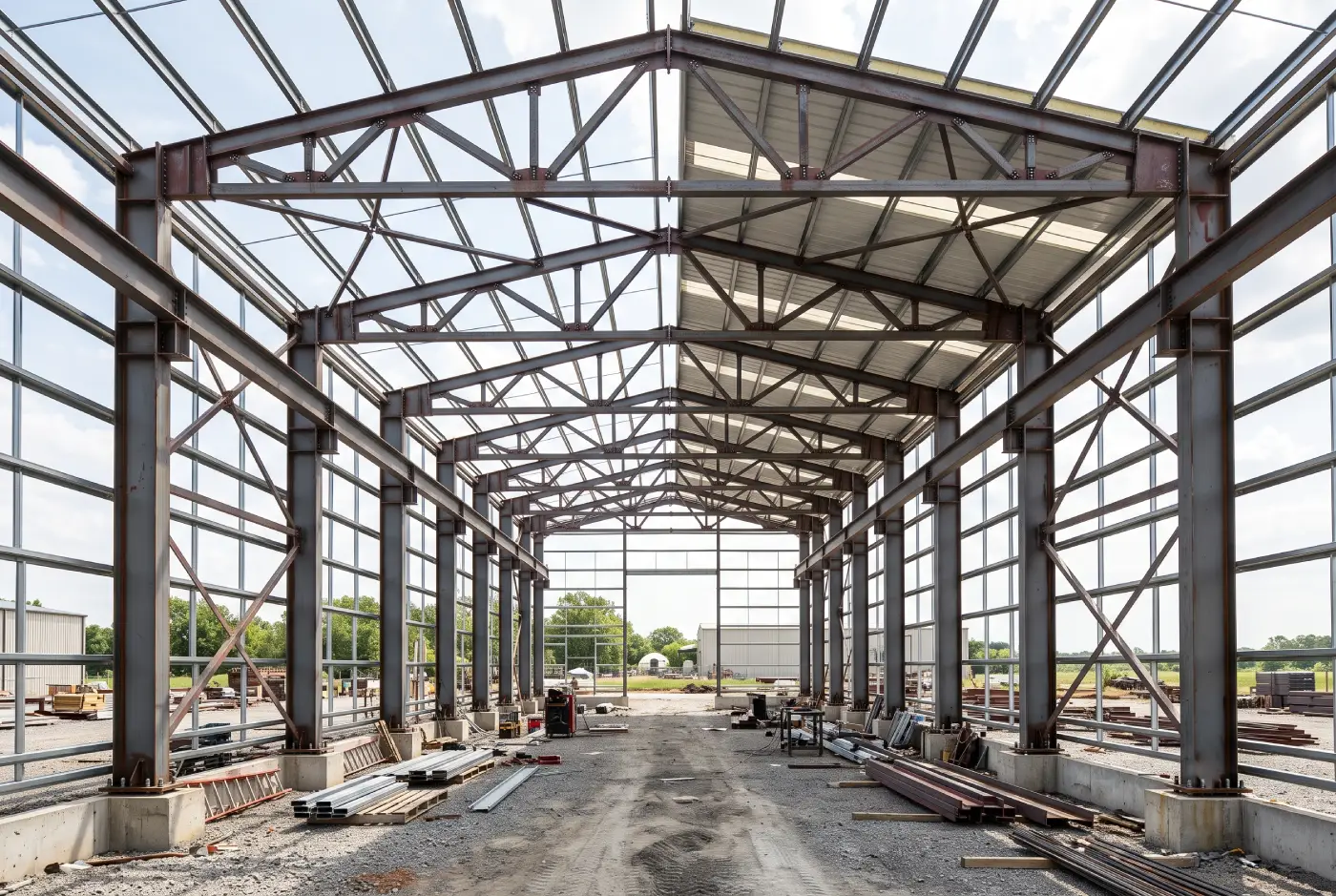

Как нагрузка проходит через каркас

До подбора сечений для каждого воздействия определяют путь передачи усилий. Нагрузка на покрытие проходит через настил и прогоны к фермам, далее через колонны и базы — к фундаментам. Ветер передаётся через фахверк, поперечные рамы и систему связей. Подвесное оборудование прикладывает нагрузку в конкретном узле фермы или ригеля. Вертикальные воздействия от крана передаются через подкрановые балки на колонны; продольные тормозные воздействия — на продольную систему связей, поперечные — на колонны и поперечные рамы.

Поэтому несущую способность нельзя проверять как сумму независимых профилей. Если элемент рассчитан, но отсутствует необходимое раскрепление или узел не передаёт принятое в модели усилие, расчётная схема каркаса не реализуется.

Шаг 1. Сбор нагрузок на покрытие

В числовой части рассматривается основное сочетание для первой группы предельных состояний: постоянные нагрузки и одна кратковременная нагрузка — снег. Снеговая нагрузка входит в сочетание с коэффициентом ψt1 = 1,0 как основная кратковременная по п. 6.4 СП 20.13330.2016. Ветер, крановые воздействия и другие сочетания в этот расчёт покрытия не включены. СП 20.13330.2016 требует рассчитывать конструкции по неблагоприятным сочетаниям, соответствующим реальным вариантам одновременного действия нагрузок; один показанный набор не является полным перечнем сочетаний для здания.

Для каждой нагрузки применяется свой коэффициент надёжности γf. Нормативная снеговая нагрузка на покрытие определяется по формуле S₀ = ce × ct × μs × Sg. Для модели принимаем: ce = 1,0 (снос снега не учитывается), ct = 1,0 (тепловое влияние отсутствует), μs = 1,0 (равномерное распределение по приложению Б для двускатного покрытия с углом наклона до 30°). Тогда S₀ = 1,0 × 1,0 × 1,0 × 1,5 = 1,5 кН/м². В демонстрационной модели рассматривается равномерное распределение снега; неравномерные схемы, локальные скопления у перепадов высот и снеговые мешки не моделируются.

Расчётные значения нагрузок, приведённые к 1 м² горизонтальной проекции покрытия:

• Предварительно принятый собственный вес несущих конструкций покрытия: 0,3 × 1,05 = 0,315 кН/м². Собственный вес колонн, подкрановых конструкций и связей в эту величину не входит.
• Принятый для демонстрационной модели нормативный вес кровельных сэндвич-панелей: 0,35 × 1,2 = 0,42 кН/м². Для демонстрационной модели принят единый коэффициент γf = 1,2 к нормативному весу сэндвич-панелей; для рабочего проекта коэффициент определяется по фактическому составу конструкции по таблице 7.1 СП 20.13330.2016.
• Снеговая: 1,5 × 1,4 = 2,1 кН/м²

Итого расчётная нагрузка на покрытие: 0,315 + 0,42 + 2,1 = 2,835 кН/м². Рассматривается рядовая внутренняя ферма с грузовой шириной, равной шагу рам — 6 м. При шаге ферм 6 м линейная нагрузка на одну ферму: q = 2,835 × 6 = 17,01 кН/м.

Шаг 6 м — распространённый планировочный модуль для промышленных зданий. При шаге 9 м грузовая площадь фермы увеличивается со 108 до 162 м², а линейная нагрузка вырастает с 17,01 до 25,52 кН/м — на 50%. Это увеличивает требуемую несущую способность фермы; конкретное изменение сечений зависит от её высоты, геометрии решётки, устойчивости сжатых элементов и конструкции узлов.

Эта нагрузка одинакова для обеих конфигураций — площадь, пролёт, шаг и снеговой район совпадают. Разница появится дальше.

Шаг 2. Как пролёт определяет усилие в ферме

Пролёт — расстояние между осями колонн. Для локальной демонстрации влияния пролёта обе фермы рассматриваются как эквивалентные шарнирно опёртые системы. Изгибающий момент при равномерной нагрузке: M = qL²/8. При пролёте 18 м:

M = 17,01 × 18² / 8 = 688,9 кН·м

Полученные значения момента и усилия в поясе не являются результатом глобального расчёта конфигурации Б с жёсткими узлами. Для предварительной оценки принимаем расчётное расстояние между центрами тяжести поясов в середине пролёта h₀ = 2,0 м. Тогда усилие в нижнем (растянутом) поясе оценивается как N ≈ M / h₀ = 688,9 / 2,0 = 344,5 кН. Это приближённая оценка усилия на уровне демонстрационной модели; фактическое усилие зависит от геометрии решётки, расстояния между центрами тяжести поясов и схемы приложения нагрузки.

Для неослабленного сечения принимаем An = A и γc = 1,0, поэтому в данной модели A = N / Ry. Нижний пояс — фасонный прокат (уголки), толщина 4–10 мм. Требуемая площадь сечения по проверке прочности растянутого элемента (площадь брутто):

• При классе стали С245 (Ry = 240 МПа для фасонного проката толщиной до 10 мм по таблице В.5 СП 16.13330.2017): A = 344,5 × 10³ / (240 × 10⁶) = 14,4 см²
• При классе стали С345 (Ry = 340 МПа для фасонного проката толщиной 4–10 мм по таблице В.5 СП 16.13330.2017): A = 344,5 × 10³ / (340 × 10⁶) = 10,1 см²

При проверке растянутого элемента по прочности повышение расчётного сопротивления с 240 до 340 МПа уменьшает требуемую площадь брутто около 30%. Этот вывод относится только к данной проверке и не переносится на массу всей фермы, сжатый пояс, решётку или металлоёмкость каркаса. Полученная площадь не является подбором готового нижнего пояса: дополнительно проверяются ослабленное сечение, соединения, гибкость и работа элемента в других сочетаниях.

При увеличении пролёта с 18 до 24 м (на 33%) изгибающий момент вырастает на 78% — при неизменной погонной нагрузке и той же балочной схеме. Это увеличивает требуемую несущую способность фермы; конкретное изменение сечений зависит от её высоты, геометрии решётки, устойчивости сжатых элементов и конструкции узлов.

Шаг 3. Как высота влияет на колонну

В конфигурации А (склад) высота до низа фермы — 6 м. В конфигурации Б (цех) высота увеличивается до 8,4 м — это исходное условие модели. Для демонстрации влияния одной геометрической высоты обе колонны рассматриваются как условные шарнирно опёртые стержни с коэффициентом расчётной длины μ = 1 (расчётная длина равна геометрической). Это отдельная локальная модель, не определяющая расчётную длину колонны в глобальной рамной системе.

Условная длина стержня в модели сравнения: 6 м для конфигурации А и 8,4 м для конфигурации Б — на 40% больше. При одинаковом сечении гибкость колонны растёт пропорционально.

Реакция от покрытия на одну опору фермы: R = q × L/2 = 17,01 × 9 = 153,1 кН. Это не полная нагрузка на колонну — не учтены собственный вес колонны, стены, фахверк, подкрановая балка, кран, ветер и возможные эксцентриситеты.

Для колонны в составе рамы коэффициент расчётной длины зависит от закрепления базы, жёсткости ригеля, жёсткости соседних колонн, наличия горизонтальных смещений и связевой системы. Назначить μ одним словом «шарнирное опирание» нельзя — это допущение модели, которое для реального проекта уточняется по СП 16.13330.2017.

Почему требуемая площадь сечения не определяет каркас полностью

Проверка A = N / Ry отвечает только на вопрос о прочности растянутого элемента в принятом расчётном сечении. Для сжатых и изгибаемых элементов определяющими могут стать общая устойчивость, местная устойчивость стенки или пояса, гибкость, прогиб и горизонтальное перемещение рамы.

Повышение класса прочности увеличивает расчётное сопротивление, но не увеличивает модуль упругости и не отменяет проверок общей и местной устойчивости. Модуль упругости конструкционных сталей по СП 16.13330.2017 составляет 2,06 × 10⁵ Н/мм², то есть 206 ГПа — независимо от класса прочности. Поэтому повышение класса не обеспечивает пропорционального уменьшения сечения элемента, если определяющими являются жёсткость, гибкость или устойчивость. Для сжатой колонны определяющими могут быть: радиус инерции сечения, форма профиля, расчётная длина, раскрепления и схема рамы. Сталь более высокого класса может повлиять на несущую способность сжатого элемента через расчётное сопротивление, но не заменяет проверку устойчивости.

Каркас проверяется не только по несущей способности. По первой группе предельных состояний оценивают прочность и устойчивость, по второй — эксплуатационную пригодность, включая прогибы и перемещения. Достаточная прочность элемента не означает, что каркас удовлетворяет требованиям по жёсткости и нормальной работе оборудования.

Способ приложения нагрузки и кран-балка

Для расчётной модели важна не только масса оборудования, но и место, площадь и режим приложения нагрузки. Оборудование одной массы может опираться на самостоятельный фундамент, передаваться через технологическую площадку или подвешиваться к узлам фермы. В первом случае оно может практически не участвовать в работе каркаса покрытия, во втором создаёт нагрузки на колонны и балки площадки, в третьем — сосредоточенные усилия в элементах и узлах фермы.

В рассматриваемой локальной модели опорная кран-балка добавляет вертикальные и горизонтальные воздействия на подкрановую часть колонны. По разделу 9 СП 20.13330.2016 вертикальные нагрузки от колёс принимают по стандартам на соответствующие краны, а для нестандартного оборудования — по паспортным данным изготовителя. Для расчёта необходимы максимальные и минимальные давления колёс, база, пролёт, масса крана и тележки, группа режима работы. Продольное воздействие от торможения моста и поперечное воздействие от торможения тележки определяются отдельно.

В локальной модели к центрально приложенной реакции покрытия добавляется вертикальная крановая нагрузка. Если ось подкрановой балки не совпадает с осью колонны, возникает эксцентриситет и дополнительный изгибающий момент, поэтому подкрановая часть колонны проверяется на совместное действие продольной силы и изгиба.

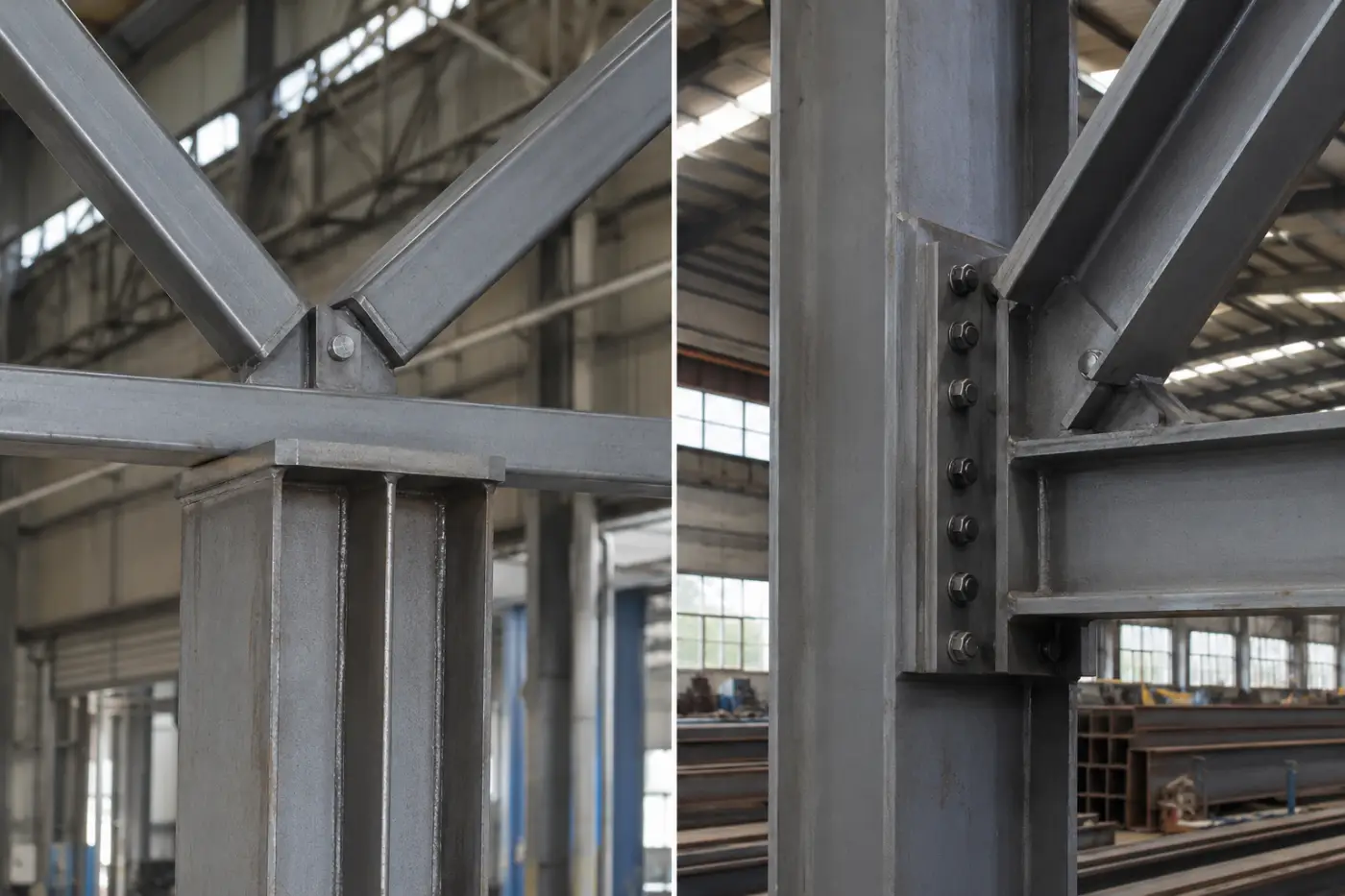

Шаг 4. Как тип узла задаёт расчётную схему

Тип узла ферма—колонна — один из параметров, определяющих расчётную схему каркаса; наряду с закреплением баз, системой связей и характером покрытия. В реальной конструкции соединение не бывает абсолютно шарнирным или абсолютно жёстким — это принятая в расчёте модель его работы. Если фактическая моментная жёсткость узла заметно влияет на распределение усилий и перемещения рамы, её необходимо учитывать. Конструкция фланца, расположение болтов, жёсткость стенки колонны и наличие рёбер определяют не только несущую способность соединения, но и его деформативность.

В конфигурации А момент в узле ферма—колонна не учитывается. Поперечные и продольные горизонтальные воздействия воспринимаются предусмотренными для соответствующих направлений системами устойчивости; продольная работа обеспечивается вертикальными связями между колоннами. В конфигурации Б принимается жёсткая (рамная) модель: узел передаёт изгибающий момент, поперечную и продольную силы, рама работает как единая система в плоскости поперечника; в продольном направлении устойчивость обеспечивается связями.

В узлах расчётная схема становится реальной конструкцией: несоответствие жёсткости соединения принятой модели меняет моменты, перемещения и расчётные длины элементов. По пункту 5.7 СП 16.13330.2017 для фрикционных и фланцевых соединений применяют болты классов прочности 8.8, 10.9 и 12.9 — это требование к крепежу для указанных типов соединений, а не ко всем болтовым соединениям каркаса. Требования к расчёту фланцевых соединений установлены разделом 15.9: проверяются соединяемые элементы в околофланцевой зоне, сварные швы, фланец, болты, а для узла примыкания к колонне — также её полка и стенка. Конкретная несущая способность соединения определяется расчётом его геометрии и компонентов.

Почему монтажная стадия входит в расчётную модель

Полностью собранный каркас и отдельно установленная рама работают по разным схемам. До установки предусмотренных проектом связей и раскреплений пространственная несущая система сформирована не полностью. Устойчивость элементов на промежуточных стадиях обеспечивается последовательностью монтажа, временными связями и принятым способом подъёма.

Транспортное членение также влияет на конструктив. Если ферму или ригель нельзя доставить одной отправочной маркой, место монтажного стыка назначают с учётом действующих в этой зоне усилий, доступности соединения и условий сборки. Монтажный стык нельзя располагать только по удобству перевозки без проверки его работы в расчётной схеме.

Расчётная таблица: как параметры превращаются в каркас

Площадь, пролёт и нагрузка на ферму одинаковы. Разница в каркасе — от высоты, кранового оборудования, способа приложения нагрузки и типа узлов. Это не внешнее отличие, а следствие разных расчётных схем. Числовая часть модели показывает работу покрытия и влияние геометрической высоты. Влияние крана и жёсткости узлов показано на уровне изменения расчётной схемы; их численные значения определяются после получения паспортных данных крана и глобального расчёта каркаса. Ветровая нагрузка в данной модели не рассчитывается — для реального проекта она определяется отдельно по СП 20.13330.2016 с учётом аэродинамических коэффициентов и типа местности.

Что даёт инженерный подход

Результат расчёта — не только перечень профилей. В проектной базе должны быть зафиксированы расчётная схема, исходные нагрузки и сочетания, условия закрепления, коэффициенты использования элементов, прогибы и перемещения, усилия для расчёта узлов и требования к монтажным стадиям. Тогда при изменении шага колонн, характеристик крана или подвесной нагрузки можно определить, какие элементы модели требуют повторной проверки.

По СП 20.13330.2016 (п. 8.1.1) нагрузки от оборудования и складируемых материалов устанавливаются в задании на проектирование на основании технологических решений. Без технологических данных не определены нагрузки от оборудования и соответствующие расчётные сочетания. Предварительная модель возможна только при явной фиксации принятых допущений.

Резюме

Несущая способность каркаса — не функция площади. Это функция расчётной схемы, которая определяется пролётом, шагом колонн, высотой, нагрузками, крановым оборудованием, классом стали и типом узлов. Пролёт определяет изгибающий момент и усилие в поясах фермы. Высота определяет гибкость колонны. Кран-балка добавляет вертикальные и горизонтальные воздействия; при несовпадении оси подкрановой балки с осью колонны возникает дополнительный изгибающий момент. Класс стали через расчётное сопротивление определяет требуемую площадь растянутого элемента, но для сжатых и изгибаемых элементов определяющими могут быть устойчивость и жёсткость. Тип узла влияет на работу поперечной рамы совместно с закреплением баз и системой связей.

Проверка каркаса по параметрам — инженерная необходимость, а не формальность. Передать задачу на расчёт с полными исходными данными можно через проектирование металлоконструкций, где сечения, узлы и класс стали назначаются по расчёту. Общая логика промышленного здания как объекта под задачу, а не под площадь, разобрана в материале о быстровозводимых зданиях.
