Почему металлоёмкость каркаса в кг/м² не показывает его стоимость
Когда согласовывают сжатый бюджет производственного здания или склада, в вариантах металлокаркаса первым сравнивают тоннаж и удельную металлоёмкость — расход металла на м².
Цифра выглядит как цена решения, а запускает ошибку с отложенным счётом: доплаты приходят заказчику после КМД, когда изменение сечения — только через автора проекта и по цене переделки.
Лёгкий вариант на 8% легче базового. Это 8% экономии — или меньше, ноль, минус?
Учебный пример. Одноэтажное производственно-складское здание 24 × 72 м, шаг рам 6 м, без мостовых кранов, III снеговой район (Sg = 1,5 кПа, СП 20.13330), III степень огнестойкости.
По таблице 21 123-ФЗ для этой степени колонны и другие несущие элементы — R45, фермы, балки и прогоны бесчердачного покрытия — R15. Сравниваем базовый и лёгкий варианты: 8% — условная цифра, габариты и нагрузки одинаковы.
В чём ошибка расчёта по кг/м²
Сам показатель кг/м² — рабочий инструмент предварительной оценки. Ошибка начинается, когда вес переводят в цену за тонну и по удельной массе выбирают металлокаркас здания. Происходит это при бюджетировании и сравнении вариантов от проектировщика или завода.
Запускает цепочку тот, кто фиксирует решение: технический директор, руководитель проекта, служба заказчика, со стороны проектировщика — ГИП. Платит заказчик: доплатами на стадиях КМД и монтажа.
Почему цифра выглядит убедительной
В момент решения условия толкают к сравнению по одной цифре: бюджет лимитирован, срок сжат, производство из решения выпадает. В коммерческих предложениях видна одна строка — масса; состава и стоимости защиты в ней нет, а на каждую недостающую цифру уходит время.
Показатель описывает закупку металлопроката. Но в стоимость металлоконструкций, кроме металла, входят статьи: изготовление, огнезащита, окраска и монтаж. Как проектные решения разворачиваются в эти статьи, показывает модель «решение → статьи затрат».
Что не учитывает удельная металлоёмкость каркаса
Границы учёта массы

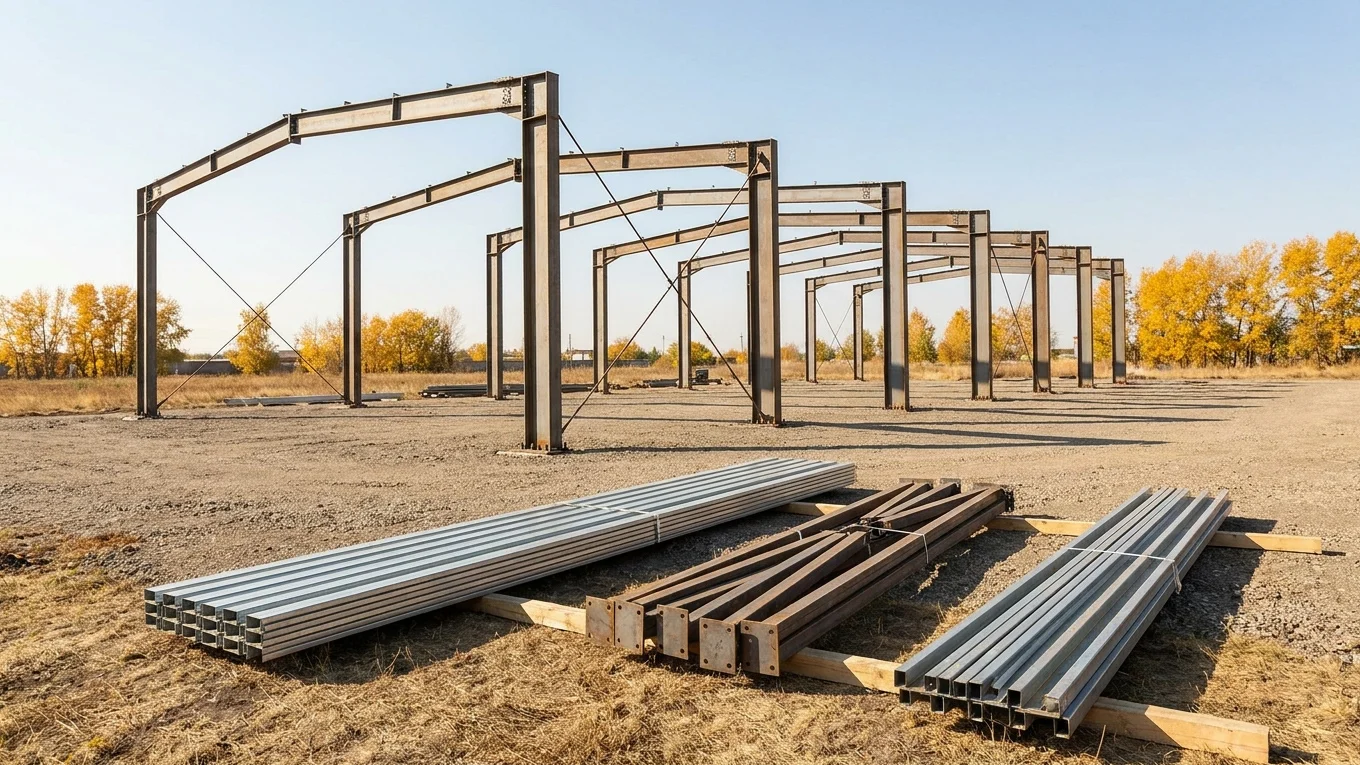

Единого определения «веса металлоконструкций» нет: за одинаковыми кг/м² стоит разный состав. В одну спецификацию входят прогоны, связи, фахверк, в другую — только рамы; лестницы, площадки обслуживания и фундаментные болты в публикациях заводов отнесены к тому, что учитывается отдельно.
В сметных нормах на монтаж к массе по чертежам КМ добавляют 1% на сварные швы и 3% на уточнение при разработке КМД (ГЭСН 81-02-09-2022). Для учебного здания это единицы тонн — вариант может оказаться «легче» за счёт того, что не посчитан.
Трудоёмкость изготовления металлоконструкций
Цена изготовления массой не измеряется: её задают число деталей на тонну, тип узлов и объём сварки — тонна простых балок и тонна решётчатых ферм обходятся заводу по-разному.

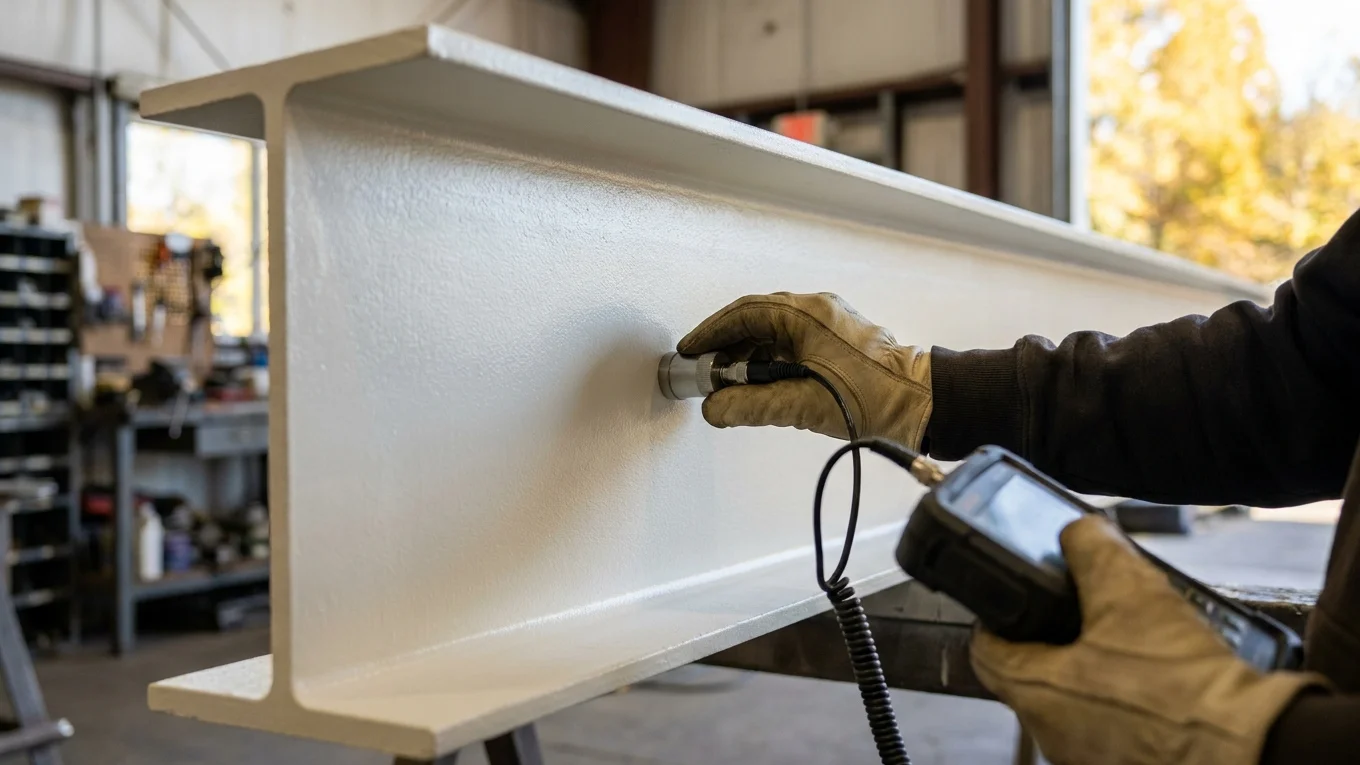

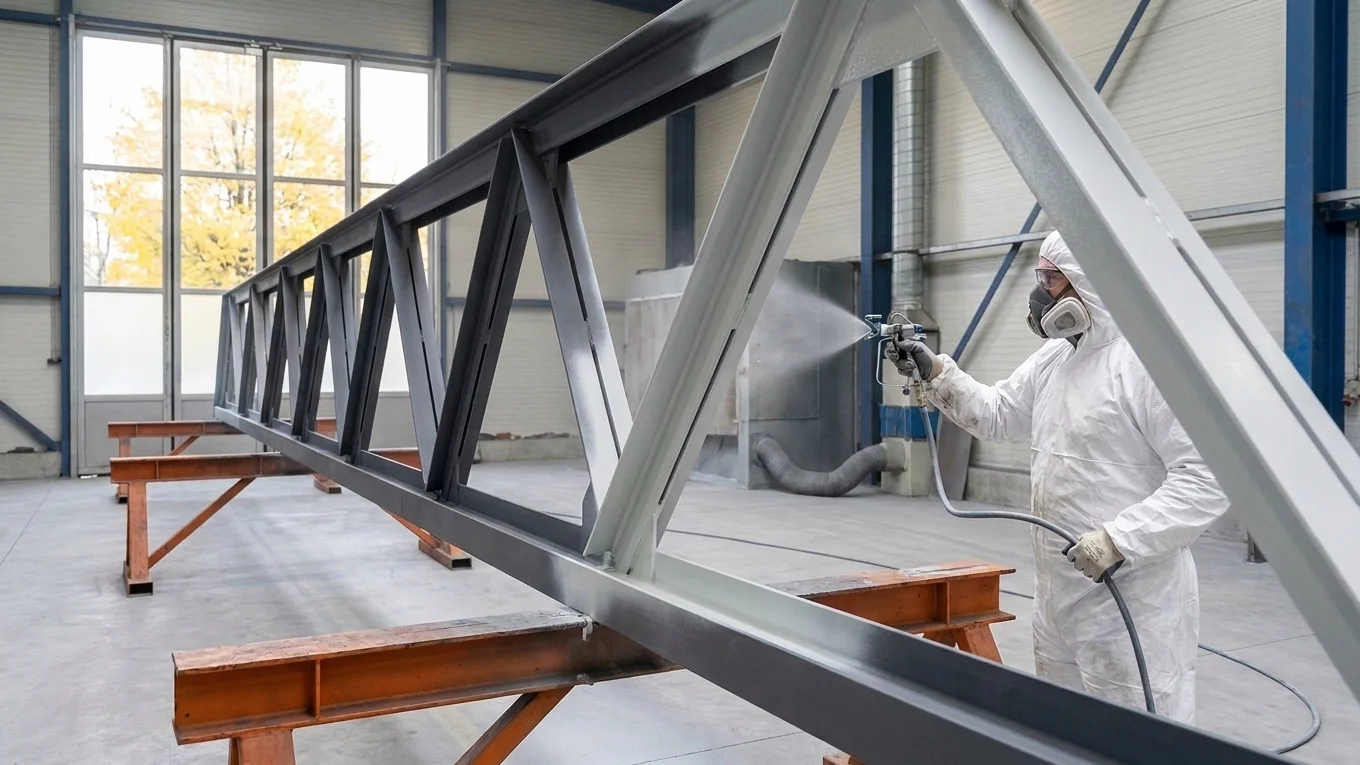

Огнезащита металлоконструкций: где тонкое сечение дороже
Расход огнезащиты определяет приведённая толщина металла — отношение площади сечения к обогреваемому периметру, δпр = F/П (определение — п. 3.10 ГОСТ Р 53295-2009; формула — в новом СП 554.1311500.2026, действующем с 1 сентября 2026 года). Чем тоньше стенки, тем ниже δпр и тем толще слой.
По технической документации огнезащитных составов при снижении δпр с 5,8 до 3,4 мм расход вспучивающейся краски на R45 растёт в 1,6–2,6 раза (данные производителей). У балочных прокатных двутавров δпр — около 3,7–4,4 мм, у колонного 40К1 — 7,56 мм (таблицы производителя огнезащиты, ГОСТ 26020).
| Профиль | Тип двутавра | δпр, мм |
|---|---|---|
| 30Б1 | балочный | 3,76 |
| 30Б2 | балочный | 4,17 |
| 40К1 | колонный | 7,56 |
Таблица задаёт масштаб δпр, а не сечения здания: на пролёте 24 м ригель — сварная балка или ферма, δпр задают толщины листа.
По п. 5.4.2 СП 2.13130.2020 фермы, связи и элементы покрытий относятся к несущим, если обеспечивают общую прочность и пространственную устойчивость здания. Поэтому предел ригеля определяется его функцией: участвует в устойчивости рамы — R45, как у колонн; отнесён к элементам покрытия — R15.
По п. 5.4.3 того же СП при δпр менее 5,8 мм в зданиях I–II степени тонкослойные вспучивающиеся покрытия не допускаются: только конструктивная или комбинированная огнезащита — другая технология и ценовой класс.
Для учебного объекта работает другой порог из того же п. 5.4.3: при требуемом R15 конструкцию с δпр не менее 4,0 мм допускается оставлять без защиты. Ниже порога предел подтверждают расчётом или испытанием (не менее R8), иначе в смете появляется строка на огнезащиту, которой в базовом варианте не было.
В смете учебного примера стоимость огнезащиты R45 с нанесением по прайс-листам октября 2026 — 945–1 500 руб./м². Площадь поверхности — по таблицам письма Госстроя СССР от 23.05.1985 № АД-2314-4: по ним до сих пор переводят тонны в метры, таблицы встроены в сметные нормы (приложение 13.1 ГЭСН 81-02-13-2022).
У листа и гнутых профилей стенкой 2 мм — 65–128 м²/т против 19–26 м²/т у крупного проката. Облегчённое сечение удорожает защиту дважды: больше квадратных метров на тонну и больший расход на метр.
III степень огнестойкости — условие примера: при IV степени и для элементов с R15 эффект может быть несущественным; величину показывает только расчёт по технической документации конкретного состава.
Площадь окраски металлоконструкций на тонну
Окраска считается по площади, а не по массе — та же таблица м²/т. Базовый цеховой комплекс «грунт плюс эмаль» — около 600 руб./м² в пересчёте заводской цены за тонну: 17 500 руб./т (прайс производителя, 2025–2026) при укрупнённом нормативе 29 м²/т.
Для тонкостенных профилей той же таблицы антикоррозионная окраска тонны — 40–77 тыс. руб. (пересчёт): в кг/м² этих затрат нет.
Как ошибка доходит до потери
1. Сравнение вариантов
На этапе сравнения выбирают лёгкий вариант: в таблице предложений цифра меньше, решение выглядит защищённым.
2. КМ
На стадии КМ состав уточняется по спецификации — добавляются элементы, не вошедшие в первую цифру, масса растёт ещё до КМД.
3. КМД
В КМД огнезащита считается по реальным сечениям: колонны — R45, ригель — по его функции в устойчивости рамы; окраска — по фактической площади.
Экономия массы оказывается меньше заявленной, а иногда обращается в доплату: бюджет пересогласовывают, когда дешёвые проектные правки уже невозможны, а переделка сдвигает монтаж металлоконструкций и ложится в смету.
Где ошибку видно до потери
Ранние признаки читаются в самих документах:
- Вариант предложен без разбивки массы по элементам.
- На вопрос о составе цифры отвечают уточнениями «после договора».
- В сравнении нет данных по огнезащите и площади поверхности.
- Масса заявлена до расчётной модели, без сводки нагрузок.
Каждый признак — точка, где ошибку можно остановить.
Самопроверка: пять вопросов к расчёту металлокаркаса
- При сравнении вариантов: что входит в заявленную массу — фахверк, прогоны, связи, лестницы и площадки внутри цифры или отдельно?
- До фиксации решения: одинаковы ли границы учёта у сравниваемых вариантов при сведении к одному составу?
- При расчёте огнезащиты: какова приведённая толщина металла колонн и ригеля и какой расход даёт документация состава для требуемого предела?
- При выборе сечений: сколько квадратных метров поверхности приходится на тонну в каждом варианте и во что это выливается в защите и окраске?
- До выпуска КМД: подтверждён ли требуемый предел огнестойкости после уменьшения сечений, включая ригель, участвующий в устойчивости рамы?
Разорвать цепочку на сравнении, а не на доплатах
Ошибку перехватывают на сравнении вариантов, до фиксации решения: на стадиях П и КМ изменения — ещё правка чертежа, а не переделка.
Практический минимум:
- Привести варианты к одной границе учёта массы.
- Запросить приведённую толщину критичных элементов и расчёт огнезащиты по документации состава.
- Посчитать площадь поверхности на тонну.
Границу учёта массы и состав спецификации закрепляют в договоре: это снимает спор о том, что вошло в цену тонны. После КМД те же вопросы решаются через автора проекта и по цене переделки.
При этом снижение массы само по себе не дефект: обоснованные источники экономии есть — например, выбор марки стали там, где сечение определяет прочность, а не жёсткость.
Но итоговая стоимость металлокаркаса и цена 8% массы складываются только из спецификации КМ и расчёта защиты — сам показатель кг/м² ответа не даёт.
