Матрица ответственности по опорам ЛЭП: кто принимает решение и какой документ фиксирует изменение на каждом этапе

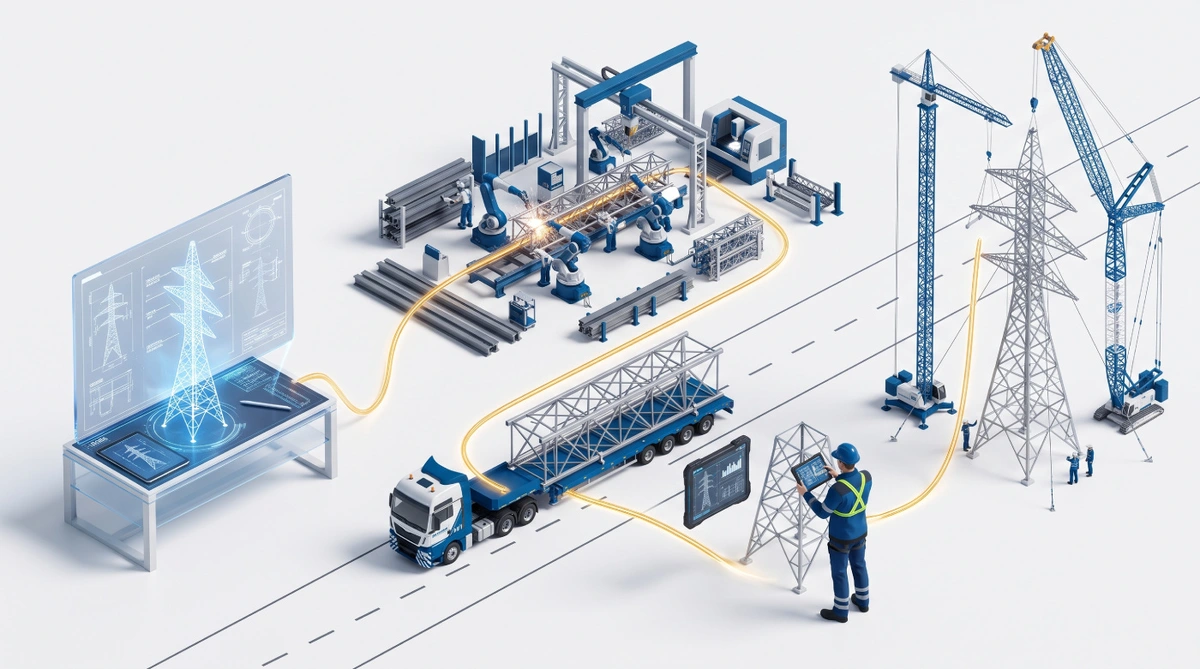

Разбираем эталонный контур распределения ответственности в цепочке проектирование → изготовление → поставка → приёмка → монтаж стальной решётчатой опоры ВЛ 110 кВ: какая роль принимает решение, кто его фиксирует и какой документ подтверждает передачу между этапами.
Вводные условия
Тип материала: разбор процесса. База — управляемый контур документной фиксации на эталонном примере. Конструкция — стальная решётчатая опора; отправочные элементы (отправочные марки) — стойки, траверсы, раскосы и метизы, собранные в транспортные единицы для отгрузки и монтажа. Защита металла — горячее цинкование.
Нормативная рамка:
- ГОСТ 23118-2019 — с Изменением № 1, введённым в действие 01.02.2024;
- ГОСТ 9.307-2021;
- СП 70.13330.2012;
- Приказ Минстроя России от 16.05.2023 № 344/пр — состав и порядок ведения исполнительной документации;
- Приказ Минстроя России от 02.12.2022 № 1026/пр — форма и порядок ведения общего журнала работ;
- ГОСТ Р 21.101-2020 — основные требования к проектной и рабочей документации, взамен ГОСТ Р 21.1101-2013.
Все пункты соответствуют действующим редакциям на момент публикации; актуальность нормативов на момент применения стоит сверять по официальным источникам.
Ход процесса
Шаг 1. Проектирование (КМ → КМД)
Версия рабочей документации, передаваемая в производство, утверждается главным инженером проекта или главным конструктором и фиксируется в листе регистрации изменений по ГОСТ Р 21.101-2020. Передача актуальной версии КМД в производство оформляется листом согласования изменений и сопроводительной запиской с реквизитами отправителя, получателя, даты и номера версии. До запуска изготовления по СП 70.13330.2012 (раздел 3) проверяется наличие регистрации изменений.
Шаг 2. Изготовление
Соответствие КМД подтверждается паспортом изделия по ГОСТ 23118-2019. Паспорт оформляется на каждую партию или отправочную марку. В него входят реквизиты завода-изготовителя, наименование изделия, марка стали, результаты контроля сварных соединений и данные о защитном покрытии. Замена материала в ходе производства оформляется актом замены с указанием основания, согласования с проектировщиком и подтверждения расчётом. Толщина защитного покрытия контролируется магнитным толщиномером по ГОСТ 9.307-2021. Маркировка отправочных элементов по ГОСТ 23118-2019 обеспечивает связь между физическим элементом и его положением в КМД.
Шаг 3. Поставка
Передача от изготовителя к заказчику фиксируется комплектовочной ведомостью и ведомостью отгрузки. Сверка ведётся по отправочным элементам: секции стоек, траверсы по типам, раскосы по номерам, крепёж — по позициям спецификации. По ГОСТ 23118-2019 (требования к маркировке) отправочные элементы должны иметь маркировку, позволяющую определить их положение в конструкции.
В состав сопроводительной документации входят: товарно-транспортная накладная, паспорта изделий, сертификаты на прокат, протоколы контроля покрытия. Перечень закрепляется в договоре или спецификации, а не применяется по умолчанию. Расхождение по составу или маркировке, выявленное до подписания приёмочных документов, оформляется как замечание, а не остаётся в устной договорённости о довозе.
Шаг 4. Приёмка на площадке
Решение о допуске в монтаж принимает ответственный за приёмку — представитель заказчика, сотрудник ПТО или куратор перехода, назначенный приказом или доверенностью. Приёмка оформляется актом приёма-передачи с итоговым статусом: годен к монтажу или блокировка до устранения. Замечания вносятся в акт и журнал замечаний с указанием срока устранения и ответственного; блокирующее замечание фиксируется как основание для запрета передачи в монтаж до закрытия. От обычного замечания оно отличается тем, что исключает допуск партии в монтаж до устранения и требует повторной приёмки после исправления.
Инструмент фиксации результатов приёмки разобран в отдельном материале — здесь показан управленческий контур вокруг неё: кто принимает решение о допуске и какой документ это решение оформляет. По СП 70.13330.2012 (п. 3.23) при приёмочном контроле предъявляется комплект документации: заводские паспорта, документы о качестве материалов, акты освидетельствования, журналы работ.
Шаг 5. Монтаж
Выход бригады на партию разрешается при одновременном выполнении трёх условий: комплектность закрыта, документы переданы, блокирующие замечания устранены. В процессе монтажа ведётся общий журнал работ по форме и в порядке, утверждённым Приказом Минстроя России от 02.12.2022 № 1026/пр, в который вносятся данные о производстве работ, монтажных отступлениях и согласованиях. Акты освидетельствования скрытых работ оформляются на узлы, закрываемые последующими конструкциями по СП 70.13330.2012; исполнительная геодезическая схема фиксирует фактическое положение смонтированных элементов. Завершение монтажа оформляется актом приёмки ответственных конструкций.
Конкретные владельцы решений и порядок фиксации по каждому этапу закрепляются в проекте производства работ (ППР) и договоре подряда. Состав документов приёмки и монтажа по конкретному проекту — в описании работ по производству и поставке опор ЛЭП.
Доказательный артефакт: матрица ответственности
Таблица построена на нормативной базе СП 70.13330.2012, ГОСТ 23118-2019, ГОСТ 9.307-2021, ГОСТ Р 21.101-2020, Приказа Минстроя № 344/пр от 16.05.2023, Приказа Минстроя № 1026/пр от 02.12.2022. Каждая строка соответствует одному этапу жизненного цикла опоры. Колонки фиксируют владельца решения, владельца фиксации изменения, документ-подтверждение и риск, который снижает закреплённый контур.
| Этап | Кто принимает решение | Кто фиксирует изменение | Какой документ подтверждает | Какой риск снижается |
|---|---|---|---|---|
| Проектирование (КМ → КМД) | Главный инженер проекта / главный конструктор | Лицо, ответственное за внесение изменений в рабочую документацию | Лист регистрации изменений по ГОСТ Р 21.101-2020; лист согласования изменений; сопроводительная записка или лист передачи версии КМД | Запуск изготовления по устаревшей версии проекта; неконтролируемое пересогласование сроков и стоимости |
| Изготовление | Начальник производства / ОТК | Мастер участка / инженер по качеству | Паспорт изделия по ГОСТ 23118-2019; акт замены материала с согласованием проектировщика; протокол контроля цинкового покрытия по ГОСТ 9.307-2021 | Несоответствие КМД; спорная замена марки стали или проката; отказ покрытия в эксплуатации |
| Поставка | Ответственный за отгрузку со стороны изготовителя | Совпадает с владельцем решения — тот же ответственный за отгрузку | Комплектовочная ведомость; ведомость отгрузки; товарно-транспортная накладная; паспорта изделий; сертификаты на прокат; протоколы контроля покрытия | Неполный комплект поставки; отсутствие документов на приёмке; задержка монтажа |
| Приёмка на площадке | Ответственный за приёмку (представитель заказчика / ПТО / куратор перехода) | Совпадает с владельцем решения — тот же ответственный за приёмку | Акт приёма-передачи с итоговым статусом; журнал замечаний приёмки; комплект документации по СП 70.13330.2012 | Передача в монтаж с незакрытым блокирующим замечанием; простой бригады на площадке |
| Монтаж | Ответственный производитель работ / руководитель монтажа | Производитель работ и представитель технадзора заказчика | Общий журнал работ по Приказу Минстроя № 1026/пр от 02.12.2022; акты освидетельствования скрытых работ по СП 70.13330.2012; исполнительная геодезическая схема; исполнительная документация по Приказу Минстроя № 344/пр; акт приёмки ответственных конструкций | Монтажные отступления без фиксации; незакрытая исполнительная документация; задержка ввода в эксплуатацию |
Экономика и надёжность
Распределение решений по закреплённым владельцам сокращает пересогласования: решение закреплено в записи с реквизитами, а не зависит от доступности участника для устного уточнения. Источники для исполнительной документации формируются на каждом этапе, а не собираются в конце под давлением ввода, что снижает риск срыва сроков сдачи. Статус комплекта на входе в монтаж определяется актами приёмки, а не договорённостью на площадке: комплект либо допущен с полным набором подтверждений, либо заблокирован с указанным сроком устранения замечания. Записи, подтверждающие решения и изменения, находятся в обороте с момента их оформления, а не извлекаются из переписки на финальной стадии.
Блок самопроверки
- В договоре или приказе назначен владелец решения на каждом этапе — проектирование, изготовление, поставка, приёмка, монтаж?
- В договоре закреплена процедура внесения изменений с указанием владельца решения и владельца фиксации?
- Перечень сопроводительных документов на поставку — паспорта, сертификаты, протоколы — закреплён в спецификации?
- Назначен ответственный за закрытие замечаний при приёмке и определён порядок действий при незакрытом блокирующем замечании?
- Состав исполнительной документации по Приказу Минстроя № 344/пр определён до старта монтажа, а не после его завершения?
Резюме
Распределение ответственности по этапам и документная фиксация каждого решения снижают риск потери требований на стыках и формируют основу для закрытия исполнительной документации без задержек. СП 70.13330.2012, ГОСТ 23118-2019, Приказ Минстроя № 344/пр и Приказ Минстроя № 1026/пр задают минимальный состав документов, в которых это распределение оформляется. Конкретный состав и владельцы определяются в договоре, ППР и рабочей документации проекта.
