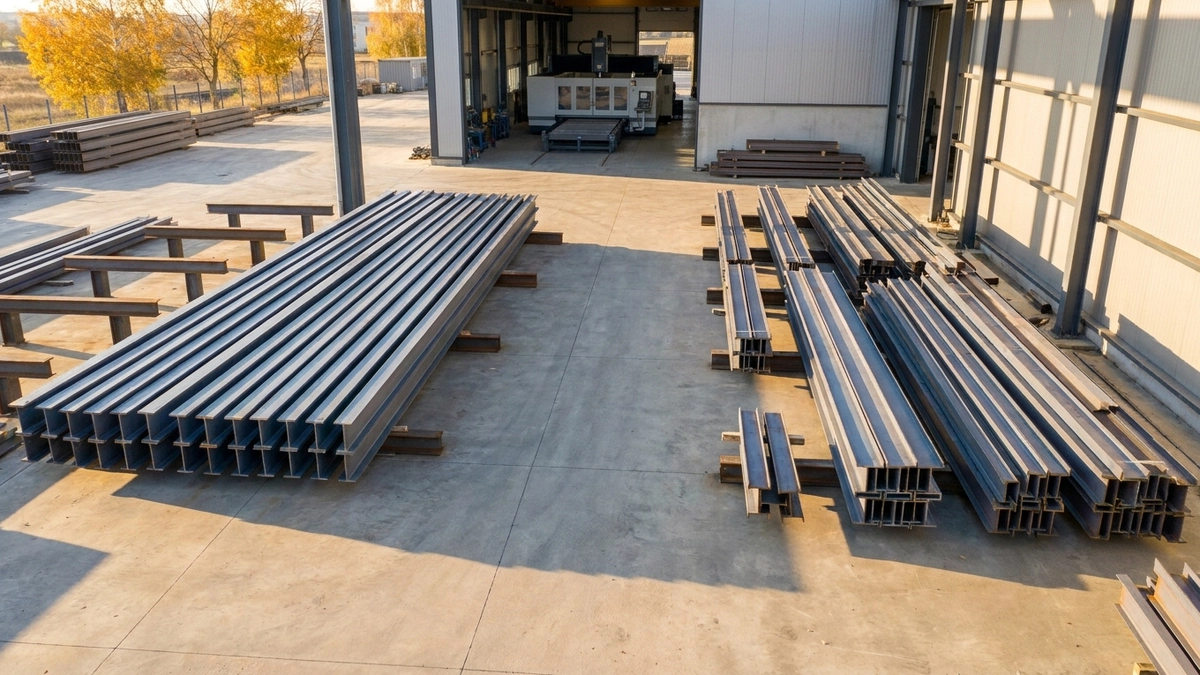

Какие решения в чертежах КМ удорожают изготовление металлоконструкций на заводе
Стоимость изготовления металлоконструкций часто оценивают по массе в спецификации КМ: металлокаркас на условные 8% легче — значит, заводской счёт снизится пропорционально. На деле экономия может оказаться меньше, нулевой или уйти в минус. Даже у каркасов одинаковой массы может различаться цена за тонну. Разберём на демонстрационной модели: закупка, раскрой, сборка, сварка, марки стали, узлы.
Две модели одного каркаса: базовая и облегчённая
Объект учебный: одноэтажное производственно-складское здание 24 × 72 м, шаг поперечных рам 6 м, без мостовых кранов, III снеговой район (Sg = 1,5 кПа, СП 20.13330), III степень огнестойкости: колонны и другие несущие элементы — R45, фермы, балки и прогоны бесчердачного покрытия — R15 (123-ФЗ, табл. 21); предел огнестойкости ригеля — по его функции в расчётной схеме: участвует в устойчивости рамы — как у несущих элементов, работает элементом покрытия — R15.
Модель 1 — подбор сечений под каждый элемент с коэффициентом использования, близким к 1,0: 59,8 т против базовых 65,0 т (−8%), 24 типоразмера проката, рядовые позиции по 1,2–3,5 т, на близких сечениях смешаны С255 и С345, часть узлов — с разделкой кромок и многопроходными швами. Модель 2 — унифицированная: 9 типоразмеров при 65,0 т, марки разведены по группам элементов, узлы — повторяющиеся, на угловых швах без разделки кромок там, где это допускает расчёт. Все количественные параметры пары — учебные.
По п. 4.2.1 СП 16.13330.2017 расчёт учитывает условия изготовления, транспортирования и монтажа. Проверим, какие переделы усложняет Модель 1. Габариты, нагрузки, расчётные требования и границы учёта массы у вариантов одинаковы.
Закупка: мелкие позиции дробят заказ
Металлопрокат покупают не чертежом, а партией. Позиции Модели 1 по 1,2–3,5 т могут оказаться на разных складах: снабжение проверяет наличие каждого профиля, класса стали и нужной мерности. В цене могут появиться доставка с нескольких баз, доплата за небольшую партию и выкуп проката сверх потребности. Остаток, пригодный для других заказов, учитывают отдельно от неликвида. У Модели 2 с девятью позициями потребность укрупняется; закупочное преимущество зависит от наличия проката и условий поставки, а не от числа типоразмеров самого по себе.
Раскрой металла: единичная длина не находит пары
Карта раскроя держится на вложенности: остаток от длинных деталей — заготовки для коротких. В Модели 1 на стержни 7,4 м из двутавра 20Б1 приходится одиночная позиция. От 12-метрового хлыста остаётся около 4,6 м; остаток просится на соседние распорки, но в КМ на них записан 16Б1 — другой профиль без согласования не подставишь. Если применения остатку нет, его учитывают как отход; если он пригоден для других изделий — как деловой остаток.
Для учебной пары принимаем коэффициент расхода Кр — отношение массы исходных заготовок к массе деталей — 1,12 у Модели 1 и 1,04 у Модели 2. На реальном заказе коэффициенты проверяют картами раскроя при одинаковых границах учёта.
Модели 2 нужно 67,6 т заготовок (65,0 × 1,04), Модели 1 — 66,98 т (59,8 × 1,12): от разницы в 5,2 т по спецификации остаётся 0,62 т по исходному металлу. Денежный выигрыш определяют цены позиций, резка и учёт остатков. Уменьшение массы деталей не дало такого же уменьшения закупки.
Сборка металлических конструкций: подготовительное время не делится на тонны
Подготовительно-заключительное время — задание, чертёж, оснастка, рабочее место — относится к партии. В расчёте трудоёмкости изготовления его долю на изделие учитывают как Тшт-к = Тшт + Тпз/n, где Тпз задано временем на партию, n — число изделий. У Модели 2 на этом объекте серии по 12–26 одинаковых отправочных марок (учебная оценка): кондуктор выставлен один раз, первый образец принимает ОТК, остальная серия идёт потоком — без рулетки. У Модели 1 партия — 1–3 марки: наладка распределяется на малую серию, при смене геометрии сборщики переносят упоры и размечают оси по чертежам КМД.
Общемашиностроительные нормативы времени на слесарно-сборочные работы при сборке металлоконструкций под сварку (утв. Госкомтрудом СССР) показывают цену оснащённости: карта 15 даёт коэффициент 0,9 для установки деталей по штырю или отверстию и 0,7 — для сопрягаемых кромок, обработанных на станке. Коэффициенты относятся к указанной операции; изготовление оснастки и обработку кромок считают отдельно. Повторяющиеся балки можно собирать и сваривать серией на линии; единичные марки требуют отдельных настроек или универсального поста.
При одинаковой общей массе и неизменной трудоёмкости остальных операций дополнительные переналадки увеличивают затраты на изготовление. Поэтому равенство тоннажа не означает равенства заводской стоимости.
Марки стали: две партии на близких сечениях
По ГОСТ 27772-2021 (п. 7.1) партия — прокат одного класса прочности, одного вида, одного размера, одной плавки-ковша и одного состояния поставки; документ о качестве предусмотрен п. 7.2. Если один профиль нужен и из С255, и из С345, потребность разделяется на отдельные закупочные позиции. На одинаковых или соседних сечениях прокат внешне сходен: принадлежность к классу стали проверяется по маркировке и документам о качестве.
При раскрое, очистке и передаче в сборку заготовки раздельно идентифицируют, сохраняя связь с документами о качестве. В Модели 2 классы разведены по группам конструкций и номерам профилей (рамы — С345, фахверк и связи — С255): прослеживаемость проще, риск пересортицы ниже. Такое распределение принимают по расчёту и условиям эксплуатации, а не только ради удобства снабжения.
Узлы металлоконструкций: катет, доступ и число проходов
Стоимость узла считается нормо-часами: подготовкой кромок, числом проходов, положением шва, кантовкой. Катет назначают с учётом расчёта и конструктивных требований СП 16.13330.2017 (п. 14.1.7, табл. 38); производственную оценку ведут по объёму наплавки, способу сварки и доступу. В стыках на толщинах 12–20 мм разделка и многопроходное заполнение могут добавлять смежные операции: сварочные деформации дают грибовидность полок, выгибают фланцы; при выходе за допуски требуется правка. Методы и объёмы неразрушающего контроля определяются типом соединения и требованиями документации (ГОСТ 23118-2019, п. 5.5.7, табл. 4).
Автоматическая сварка снимает часть цены уникальности не только в серии. Поясные швы сварных балок, в том числе рам переменного сечения, могут вариться автоматом под флюсом и на единичных изделиях. Узловые швы с вариацией зазоров и положения — обварка фланцев, вутов, рёбер разной высоты — требуют другой организации работ: возможность автоматизации зависит от доступа и оснащения завода. Какая доля швов достанется автомату, во многом задаёт выбор конструктивной схемы. То же с сопряжениями: накладка на болтах может быть дешевле сварного узла с разделкой, если решения равноценны по расчёту, повторяются и отверстий немного; выигрыш уменьшают сверление и обработка — считать надо по узлу, а не по правилу «болты всегда быстрее».
Сводная проверка чертежей КМ перед выпуском
| Решение в КМ | Механизм в цехе | Чем проверить |
|---|---|---|
| Единичные типоразмеры профилей | неполные партии, закупка по наличию, ожидание или замена через автора КМ | повторяемость позиций в спецификации КМ |
| Сечения под каждый элемент | падение вложенности карт раскроя, рост обрези | карты раскроя, коэффициент расхода и учёт деловых остатков |
| Две марки стали на близких сечениях | раздельные закупочные позиции и маркировка, риск пересортицы | спецификация по профилю и классу стали; ГОСТ 27772-2021, п. 7.1–7.2 |
| Единичные отправочные марки | подготовительное время на каждую партию, сборка по разметке | нормативы ПЗ; Тшт-к = Тшт + Тпз/n |
| Узлы с разделкой и многопроходными швами | рост нормо-часов сборки и сварки, правка деформаций | геометрия узла, ведомость швов и технологический маршрут |
Кто и когда должен считать технологичность
Технологичность КМ оценивают проектировщик и технолог завода до выпуска чертежей — на стадии П и при согласовании КМ, когда изменения ещё не требуют переделки металла; изменения, затрагивающие решения КМ, согласовываются с их разработчиком. Что можно потребовать в своём проекте:
- в задании на КМ — границы номенклатуры: минимальное достаточное число типоразмеров, ограниченный набор марок стали, повторяющиеся узловые решения;
- от завода до КМД — вариантную проработку с технико-экономическим сравнением по нормо-часам переделов, а не по одним тоннам; для готовых КМ — аудит технологичности;
- при приёмке КМ — четыре контрольные точки: число типоразмеров в спецификации КМ, малотоннажные позиции, пересечение С255 и С345 в одном профиле, доля швов с разделкой кромок и полным проваром.
На выбор профилей влияет и рынок на момент закупки: разница цен листа и фасонного проката сдвигает границу выгоды между сварной и прокатной балкой.
Почему 8% массы металлокаркаса — не 8% бюджета
В учебной паре каркас на 8% легче — но от разницы в 5,2 т после учёта раскроя остаётся меньше тонны исходного металла. Этот выигрыш могут съесть комплектация партий, наладка, разделка, сварка и контроль соединений. Если дополнительные затраты больше экономии на металле, унифицированный вариант с большей массой обойдётся дешевле; если меньше — преимущество сохранит лёгкий. Равные тонны тоже не дают равной цены: переналадки и трудоёмкость узлов зависят от решений в чертежах КМ и КМД. Поэтому варианты сравнивают по переделам до КМД, пока изменения не требуют переработки деталировки и изготовленных элементов.
