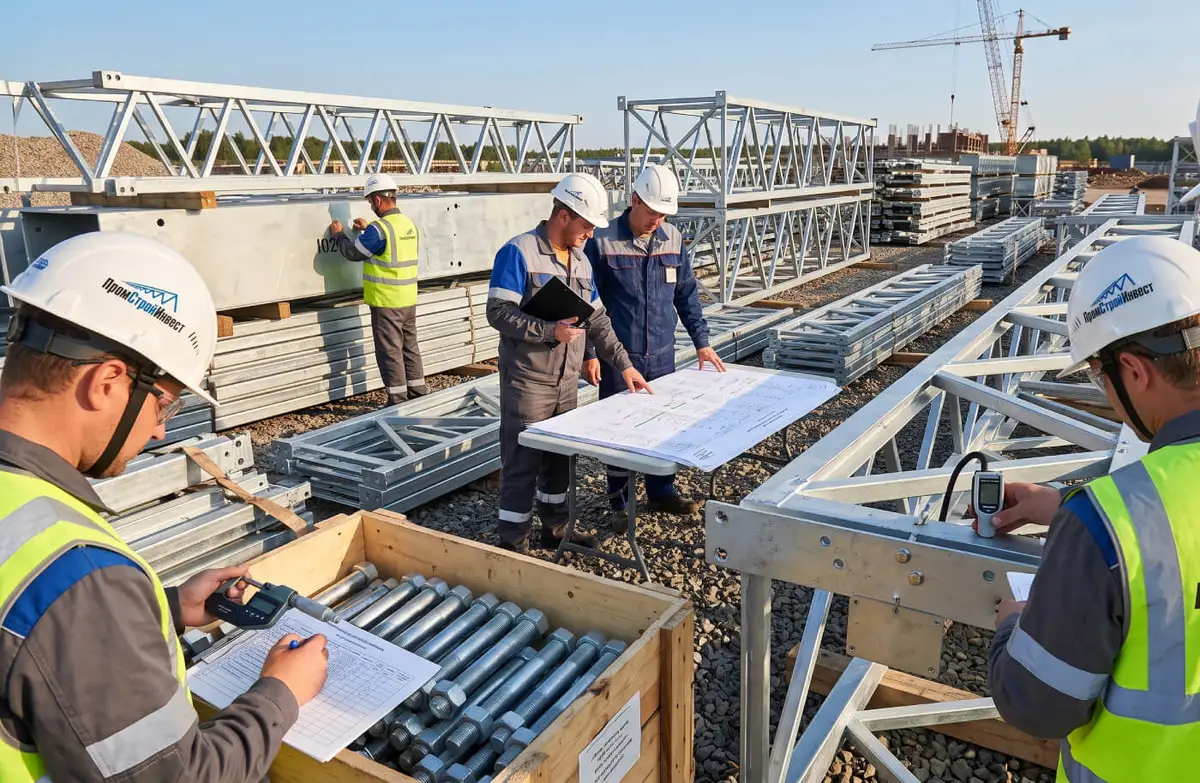

Как проверить комплектность поставки опор ЛЭП перед монтажом: контрольная карта приёмки
Разбираем эталонный процесс входного контроля стальных решётчатых опор ВЛ 110 кВ на площадке: какие параметры конструкции, метизов и документов проверяются, по каким нормативам и в какой последовательности принимается решение о допуске партии к сборке.
Вводные условия
Тип материала: разбор процесса. База — эталонный процесс ОТК на изолированном примере, без привязки к конкретному объекту или заказчику. Поставка — отдельные сборочные элементы: стойки, траверсы, раскосы, метизы. Нормативная рамка: ГОСТ 23118-2019 (требования к стальным конструкциям, маркировка), ГОСТ 9.307-2021 (горячие цинковые покрытия), ГОСТ Р 52644-2006 (высокопрочные болты). Состав поставки — по договору, спецификации и деталировочным чертежам КМД (конструкции металлические, деталировочные).
Алгоритм приёмки
Семь последовательных шагов с фиксацией результата каждого.
Шаг 1. Сверка физического состава
Выполняется по комплектовочной ведомости до подписания любых приёмочных документов. Сверка ведётся по сборочным элементам: секции стоек, траверсы по типам, раскосы по номерам, крепёж — по позициям спецификации. Любое расхождение — замечание в акт, а не устная договорённость «довезти потом».
Шаг 2. Контроль маркировки и идентификации
По ГОСТ 23118-2019 на каждом сборочном элементе проверяется маркировка — номер позиции по КМД и принадлежность к марке. Оценивается читаемость без дополнительных средств и соответствие монтажной схеме. Нечитаемая маркировка — блокирующий фактор: бригада не сможет определить положение элемента.
Шаг 3. Геометрия критичных элементов
Выборочный инструментальный контроль по КМД: длина секций стойки, разброс по осям — рулетка, шаблон, нивелир. Критерий — отклонения в пределах допусков по КМД и ГОСТ 23118-2019. Решение при превышении допуска: совместно с проектировщиком.
Шаг 4. Визуальный осмотр и контроль покрытия
Осмотр покрытия горячего цинкования ведётся по ГОСТ 9.307-2021. Толщина цинка измеряется магнитным толщиномером — это базовый метод контроля по стандарту. Визуально фиксируются три группы дефектов: отслоения и вздутия покрытия, механические повреждения, белая ржавчина. Лёгкий поверхностный налёт устраняется механической зачисткой. Участки с отслоением цинкового слоя, оголением основного металла или питтингом подложки бракуются. Действие: требование поставщику о ремонте или замене.
Шаг 5. Метизы и крепёж
До начала приёмки фиксируется, входят ли метизы в состав поставки по договору или закупаются отдельно по КМД. Это разграничение задаётся договором и спецификацией, а на площадке проверяется по комплектовочной ведомости.
При включении метизов в поставку проверяются количество на сборочную единицу и класс прочности. Для высокопрочных болтов сверка ведётся по ГОСТ Р 52644-2006. Красная или жёлтая ржавчина на основном металле, занижение класса прочности, расхождение по типоразмеру или количеству относительно КМД — основание для блокировки партии до доукомплектования или замены.
При отдельной закупке метизов на площадке проверяется их соответствие КМД по типу, классу прочности и количеству до выдачи в монтаж. Решение о допустимости замены типоразмера или класса прочности должно быть закреплено в договоре — иначе замена блокирует передачу партии.
Шаг 6. Проверка документов
Паспорта, сертификаты на прокат, протоколы контроля покрытия, монтажные схемы проверяются в объёме, предусмотренном договором. Партия идентифицируется по серии, номеру и дате в ведомости. Для сварных элементов обязательна отметка о контроле качества швов — ВИК или неразрушающий контроль по ППР.
Шаг 7. Решение о готовности к монтажу
Разрешение на выход бригады выдаётся при одновременном выполнении трёх условий:
- физический состав совпадает с ведомостью;
- документы переданы в составе по договору;
- блокирующие и критичные замечания закрыты.
Результат: подписание акта с итоговым статусом — «годен к монтажу» или «блокировка до устранения».
Доказательный артефакт: контрольная карта приёмки
Шаблон заполняется на каждую поставку и хранится вместе с актом. Каждая точка привязана к договорным, проектным и комплектовочным основаниям.
| Параметр | Что проверяется | Основание | Метод | Критерий годности | Действие при расхождении |
|---|---|---|---|---|---|
| Состав партии | Количество и обозначение элементов | Ведомость, спецификация | Сверка | Полное совпадение | Приостановка передачи до доукомплектования |
| Маркировка | Читаемость, соответствие КМД | ГОСТ 23118-2019, КМД | Визуально | Однозначная идентификация | Восстановление маркировки до монтажа |
| Геометрия | Длина секций, разброс по осям | КМД, ГОСТ 23118-2019 | Рулетка, нивелир | В пределах допусков | Решение о пригодности с проектировщиком |
| Покрытие | Отслоения, питтинг, толщина цинка | ГОСТ 9.307-2021 | Магнитный толщиномер, визуально | Сплошное покрытие, толщина по стандарту | Налёт — зачистка; отслоение — возврат на замену |
| Крепёж | Тип, класс прочности, количество | Спецификация, КМД, ГОСТ Р 52644-2006 | Сверка, визуально | Соответствие проекту | Стоп до подтверждения замены |
| Документы | Паспорта, сертификаты, протоколы | Договор, проект | Сверка по описи | Полный перечень, реквизиты совпадают | Блокировка старта до передачи бумаг |
| Закрытие замечаний | Статус несоответствий с предыдущих поставок партии | Журнал замечаний ПТО, акты приёмки | Сверка с журналом | Все блокирующие и критичные закрыты | Отклонение партии до закрытия |
| Готовность к монтажу | Совокупность всех точек | Акт, карта | Комплексная проверка | Блокирующих замечаний нет | Подписание акта, выход бригады |
О журнале замечаний. Журнал ведёт ПТО или назначенный ответственный по приёмке — в бумажном или электронном виде, до закрытия исполнительной документации по объекту. Обязательные поля записи: дата, позиция по КМД, описание несоответствия, реквизиты акта приёмки, срок устранения, статус. Журнал используется как основание для рекламационной работы и для подтверждения устранения несоответствий перед передачей партии в монтаж. Формат журнала и ответственное лицо фиксируются во вводной части ППР или в регламенте входного контроля организации.
Экономика и надёжность
Типичные сценарии потерь
Ситуация, когда физически металл на площадке есть, но монтаж откладывается, встречается часто. Причина — отсутствие управляемой информации, а не отсутствие металла.
Конструкции прибыли, документов нет: протоколы контроля цинкования поступят позже, подтвердить качество нельзя. При отсрочке документы могут не сохраниться к моменту формирования исполнительной документации — расчёты по проекту задержатся.
Маркировка не читается: бригада тратит время на идентификацию на трассе или монтирует не в той последовательности.
Порядок действий при расхождении не определён: метизы заменены на аналоги, а в договоре не прописано, кто принимает решение о допустимости замены. Неопределённость блокирует передачу партии.
Замечание зафиксировано, но не закрыто: повреждение записано в акт, а решение от поставщика не получено. Монтаж ждёт подтверждения.
Почему расхождения на площадке дороже
Ключевое различие — где выявлено расхождение. Расхождение по маркировке, пойманное при приёмке, устраняется одним запросом поставщику — это уровень документооборота. То же расхождение, выявленное во время монтажа на трассе, требует согласований через ПТО, снабжение и производство и на практике измеряется сменами простоя, а не одним запросом.
Регламент как часть договора
Эти параметры описываются в регламенте входного контроля, который становится частью договора поставки и задаёт форму акта, состав контрольных точек и порядок действий при расхождениях. Регламент с формой акта собран в разделе входного контроля.
Резюме
Контрольная карта приёмки переводит входной контроль из режима визуальной проверки без фиксации в строгое управляемое решение: «годен к монтажу» или «заблокирован». Восемь контрольных точек закрывают процесс по измеримым критериям. Предсказуемость выхода бригады на линию строится на нормативной дисциплине, поэтому комплектность, документы и ответственность за замечания фиксируются до начала работ — в тот момент, когда формируется заявка на изготовление и поставку опор ЛЭП.
