Что запросить у завода опор ЛЭП, чтобы проверить цену и срок
Цена и срок в КП — утверждения, а не факты. Фактами они становятся, когда за цифрой стоит подтверждение: класс и категория проката, номер плавки, вид документа о качестве, отметка в графике, состав готовности. Как параметры образуют цену и срок, показывает модель двух производных; задача разбора — собрать карту подтверждений.
Эталонная модель: опоры ВЛ 110 кВ
Разбор ведётся на эталонной модели: типовой заказ стальных опор ВЛ 110 кВ с горячим цинкованием по ГОСТ 9.307-2021; класс прочности, климатическое исполнение, районы по ветру и гололёду — по проекту линии. ГОСТ 23118-2019 и СП 70.13330.2012 опоры ВЛ прямо не называют — оба написаны для строительных конструкций; если завод работает по своим ТУ или СТО, метод не меняется: колонка «Чем подтверждается» указывает на пункт ТУ.
Что записать в заказе: заверение против контрольной точки
Заверение и контрольная точка различаются проверяемостью. «Металл качественный» — заверение; документ о качестве с номером плавки — контрольная точка. Ядро карты задают сами нормы: свойства, от которых зависят цена и срок, стандарты требуют записать в заказе; что не записано — выбирает изготовитель.
Категория проката: «если в заказе категория не указана, то её выбирает изготовитель» (ГОСТ 27772-2021, п. 6.1.4). Вид документа о качестве оговаривается в заказе, иначе его выбирает изготовитель (ГОСТ 7566-2018, п. 4.3.1). Состав комплекта указывается в заказе (договоре) — ГОСТ 23118-2019, п. 5.8.1–5.8.3. Характеристики покрытия и его толщина согласуются при оформлении заказа (ГОСТ 9.307-2021, п. 4.1.8). Комплектность, не определённая договором, определяется обычаями делового оборота (п. 2 ст. 478 ГК) — проверяемой строки в обычае нет.
У подтверждений два класса, и к ним добавляется время. Первый проверяется независимо от завода: реестры НАКС и ФГИС Росаккредитации, протоколы с методом и выборкой, номер плавки. Второй создаётся самим заводом — место в графике, слот цинкования, дата готовности: проверкой становится фиксация в договоре. Время: на стадии КП партии ещё нет — паспорт и протоколы существуют к отгрузке, поэтому в запросе — образец формы документа о качестве, перечень документов и вид документа, а реквизиты закрепляются в договоре. Для металла «под закупку» — подтверждение заказа: пока он не размещён, не зафиксированы ни цена, ни срок.
Условия применения
Цена тонны опор ЛЭП начинается с категории проката. Расчётная отрицательная температура линии задаёт требования к ударной вязкости KCU и KCV: прокат под неё — другая категория поставки, нередко и другой класс (ГОСТ 27772-2021, табл. 3 к п. 6.1.4). Исполнение — по ГОСТ 15150-69, районы по ветру и гололёду — по картам гл. 2.5 ПУЭ. В запросе звучит не «какая сталь», а «какой класс и категория под расчётную температуру — и какой строкой это подтверждено»: ответ «С245» без категории оставляет выбор изготовителю и не подтверждает ни исполнение, ни цену.
Источник металла для опор ЛЭП

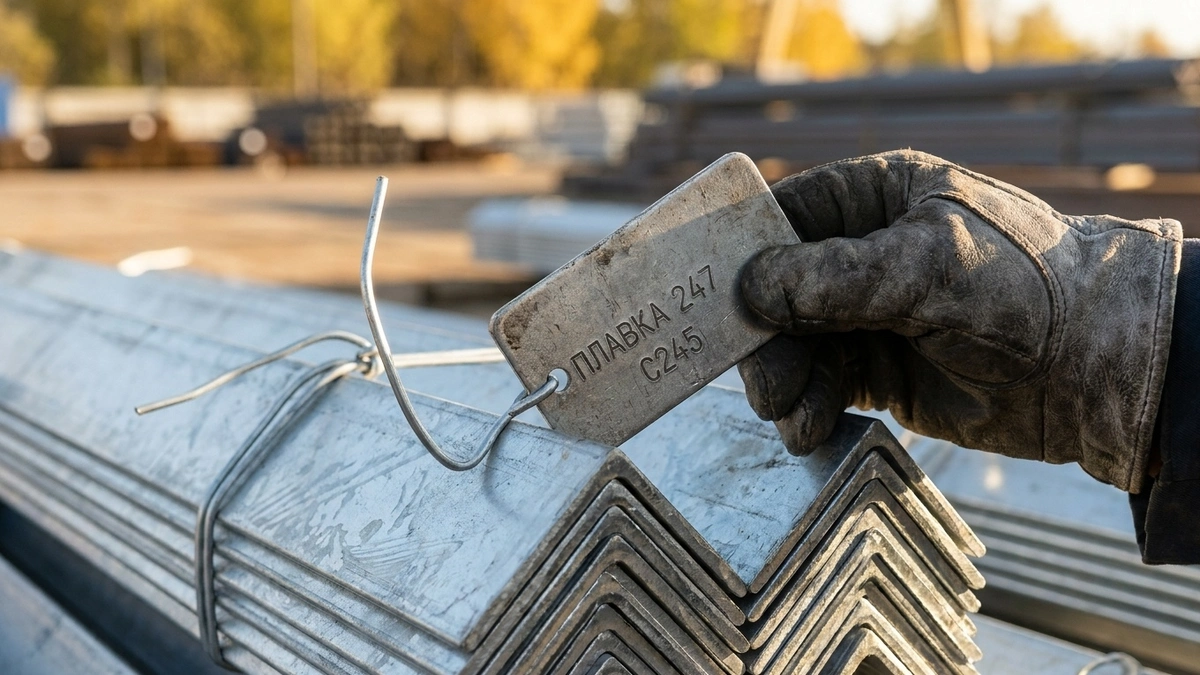

Прокат для опор ЛЭП принимается партиями, каждая сопровождается документом о качестве (ГОСТ 7566-2018, п. 4.1.1, 4.3). Содержание документа зависит от вида: 2.1 — соответствие без результатов испытаний и без плавки, 2.2 — с номером плавки, 3.1 и 3.2 — с химическим составом по ковшовой пробе и результатами всех испытаний (прил. Б). Запрос: вид документа, изготовитель проката, металл на складе или под закупку. На объекте металлоконструкции опор ЛЭП должны поступать с документом о качестве изготовителя (СП 70.13330.2012, п. 10.2.1), а контроль сварочных работ включает входную проверку паспортов на основной металл (п. 10.1.10).
Срок изготовления опор ЛЭП
Срок изготовления — расписание: выписка из производственного графика с датами этапов (раскрой, сборка, сварка, цинкование) либо письмо о слоте; дата готовности к отгрузке — с расшифровкой состава готовности. Номер заказа и подпись уполномоченного лица переводят эти сведения из переписки в договор.
Покрытие: толщина цинка по ГОСТ 9.307-2021
Протокол контроля покрытия — место, где проверяемость видна целиком. По ГОСТ 9.307-2021 для элементов толщиной свыше 6 мм локальная толщина цинка — не менее 70 мкм, средняя — не менее 85; для 3–6 мм — 55 и 70 (табл. 2 к п. 4.5.6). Выборка: элементы — до 1 % изделий партии, но не менее трёх; сварные узлы — до 5 %; крепёж — до 0,5 % (п. 7.5). Метод магнитный, результат — среднее не менее чем из пяти измерений, погрешность ±10 % (п. 8.2.1). Цифра «80 мкм» без вида измерения повисает между локальным минимумом 70 и средним 85 — неясно, что обещано. Подтверждение — протокол с методом, выборкой и датой; толщина, как и остальные характеристики покрытия, согласуется в заказе (п. 4.1.8).
Комплектность и график поставки
Поэлементная спецификация с нумерацией по маркировке (ГОСТ 7566-2018, раздел 5) закрывает комплектность: некомплект даёт право на доукомплектование или соразмерное уменьшение цены (ст. 480 ГК), недопоставка — на передачу недостающего (ст. 466). Форма документа о качестве (ГОСТ 23118-2019, прил. В) фиксирует заказ, даты, марки сталей, толщину цинка; номер плавки попадает в маркировку деталей только по требованию рабочей документации (п. 5.9.17), а по форме сертификаты металла «хранятся на предприятии» — в поставку их приносит строка договора (п. 14 формы). График поставки по партиям — приложением к договору; порядок переноса — разделом договора.
Состав документов на партию опор ЛЭП
Перечень документов на опоры ЛЭП собирается заранее: документ о качестве, протоколы контроля покрытия и сварных швов, спецификация крепежа с сертификатом — состав комплекта вносится в заказ поимённо (ГОСТ 23118-2019, п. 5.8.2–5.8.3), а контроль на отгрузке — по п. 7.11. Аттестация сварочного производства проверяется по реестрам НАКС до договора; сертификаты и декларации завода — по номеру в реестре ФГИС Росаккредитации: реестр не спрашивает, обязательна ли сертификация, — номер либо находится, либо нет.
Карта запроса: семь параметров для проверки КП на опоры ЛЭП
Карта превращает разбор в рабочий инструмент и работает в обе стороны: запрос поставщику и экспресс-проверка КП.
| Параметр | Что запросить у завода | Чем подтверждается | Как влияет на цену и срок |
|---|---|---|---|
| Условия применения | Класс и категорию проката под расчётную температуру; исполнение; ветровой и гололёдный районы | ГОСТ 27772-2021, п. 5.2, 6.1.4; ГОСТ 15150-69; карты гл. 2.5 ПУЭ | Прокат под расчётную температуру — другая категория, нередко и другой класс: цена тонны и срок закупки |
| Источник металла | Изготовителя проката; металл на складе или под закупку; для «под закупку» — подтверждение заказа | Документ о качестве на партию — ГОСТ 7566-2018, п. 4.1.1, 4.3; на объекте — СП 70.13330.2012, п. 10.2.1, 10.1.10 | «На складе» и «под закупку» — разные цена и срок |
| Вид документа о качестве | Каким документом описана партия — 2.1, 2.2, 3.1 или 3.2 — и запись вида в заказе | ГОСТ 7566-2018, п. 4.3.1, прил. Б | Вид выбирает изготовитель: в документе может не оказаться ни плавки, ни результатов |
| Комплектность | Спецификацию с нумерацией по маркировке; состав комплекта: крепёж, метизы, документы; границы цены | ГОСТ 7566-2018, раздел 5; ГОСТ 23118-2019, п. 5.8.1–5.8.3 | Некомплект — уменьшение цены или доукомплектование (ст. 480 ГК); недопоставка — передача недостающего (ст. 466) |
| Место в графике завода | Даты раскроя, сборки, сварки; дату и загрузку цинкования | Выписка из производственного графика, письмо о слоте; фиксация в договоре | Без отметки в графике срок в КП остаётся намерением |
| Дата готовности и график поставки | Дату готовности каждой партии и её состав: изготовление, покрытие, упаковка, документы; порядок переноса | Приложение к договору; уведомление о готовности; документы партии — условие готовности | Дата готовности каждой партии с документами определяет попадание в монтажное окно |
| Состав документов на партию | Перечень документов партии: документ о качестве, протоколы, спецификация крепежа, аттестация сварочного производства | Перечень — в заказе (ГОСТ 23118-2019, п. 5.8.3); НАКС и ФГИС Росаккредитации — по номеру; протоколы — ГОСТ 9.307-2021, п. 7.5, 8.2.1 | Документ о качестве — по норме (СП 70.13330.2012, п. 10.2.1); остальное — по перечню из заказа |
Худший ответ — «соответствуем ГОСТ»: соответствия «вообще» не бывает, бывает соответствие конкретным пунктам — и живёт оно в реквизитах: номер, дата, метод, выборка. Строка карты без подтверждения остаётся обещанием.
Что даёт карта запроса опор ЛЭП
- Границы цены опор ЛЭП собираются до договора: состав комплекта и документов внесён в заказ поимённо (ГОСТ 23118-2019, п. 5.8.3) — спор о доплате решается строкой заказа, а не перепиской.
- Срок становится планируемым: монтажное окно назначается по отметке в графике и дате готовности с документами; переносы идут по порядку из договора — иными словами, купить опоры ЛЭП без доплат и переносов.
- Приёмка не ждёт бумаг: документ о качестве обязателен по норме (СП 70.13330.2012, п. 10.2.1), остальной пакет едет с партией по перечню.
- Сравнение предложений становится возможным: карта применяется до чек-листа сопоставимости — сравнение двух КП начинается после карты.
Резюме: как проверить цену и срок опор ЛЭП
Предсказуемость цены и срока собирается в заказе: что не записано — выбирает изготовитель или определяется обычаями делового оборота. У каждого параметра — документальная форма: класс и категория — строкой в документе на партию, металл — номером плавки, покрытие — протоколом с методом и выборкой, график — приложением к договору. Карта из семи строк делает работу воспроизводимой. Проверка применима к любому заводу — включая наш: расчёт стоимости опор ЛЭП проходит те же семь строк до подписания договора.
